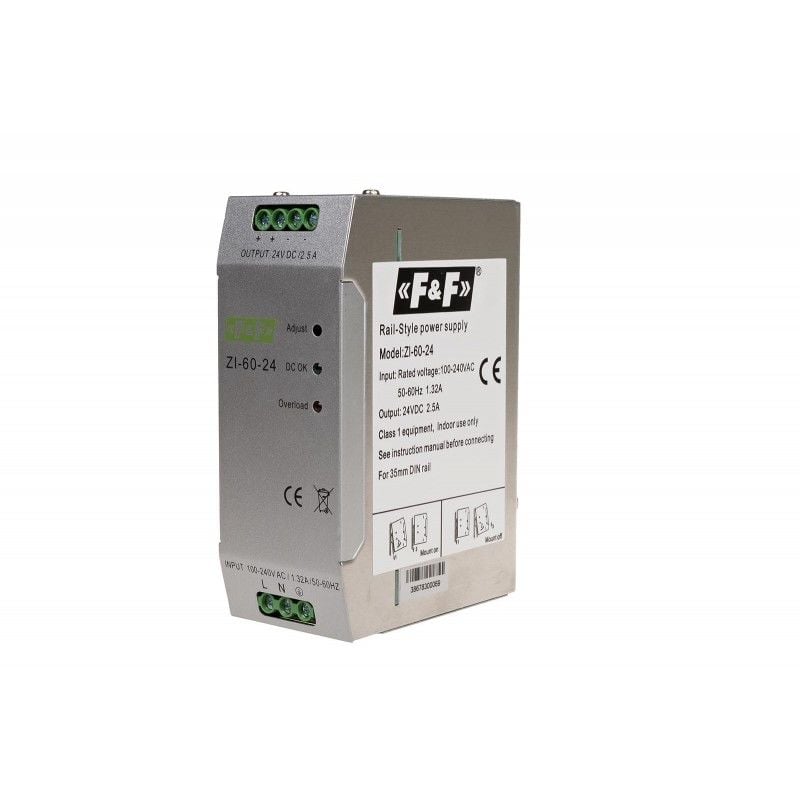

ZI-60-24 güç kaynağı
ZI-60-24V, 5908312595106
Ürün Açıklaması
Darbe güç kaynağı .Çıkış voltajı 24 V.
Güç 60 W.
Endüstriyel otomasyon sistemleri ve BT ağlarındaki elektrikli ve elektronik cihazların güç kaynağı sistemleri için.
Çalıştırma
Güç kaynağında, çıkış geriliminin 22÷27 V aralığında ayarlanmasını sağlayan bir [Adjust] ayar düğmesi bulunur. Yeşil DC OK LED'i, çıkıştaki güç kaynağının doğruluğunu gösterir. Kırmızı Aşırı Yük LED'i, çıkışın aşırı akım veya voltaj aşırı yükünü bildirir. Güç kaynağında dahili kısa devre, aşırı yük, aşırı gerilim ve sıcaklık koruması bulunur.
Teknik Veri:
|
Tip |
darbe güç kaynağı |
|
Besleme gerilimi |
90÷264V AC / 120÷370VDC |
|
Sıklık |
47÷63Hz |
|
Maksimum yük akımı |
2,5A |
|
Çıkış voltajı ÇIKIŞ |
24VDC |
|
Çıkış gücü |
60W |
|
Minimum yük |
%0 |
|
Frekans değiştirme |
100 kHz |
|
Yeterlik |
%84 |
|
Ani akım |
maksimum 35 A |
|
Gerilim ayar aralığı |
22÷28VDC |
|
Aşırı yükleme |
%150/3 dk |
|
G/Ç arıza gerilimi |
3 kV |
|
WE-PE arıza gerilimi |
1,5 kV |
|
Arıza gerilimi WY-PE |
0,5kV |
|
Kısa devre/aşırı yük koruması |
EVET |
|
Aşırı gerilim/sıcaklık koruması |
EVET |
|
Nem (yoğuşmasız) |
%95 bağıl nem |
|
MTBF |
188000 saat 25°C |
|
Titreşimler |
10÷500 Hz, 2 G 10 dak/1 döngü 60 dak (x,y,z) |
|
Yalıtım direnci |
100MΩ/500VDC |
|
Yığın |
485 gr |
|
Kaçak akım |
3,5 mA / 240 VAC |
|
Bağlantı |
4,0 mm² vidalı terminaller |
|
Sıkma torku |
0,5 nm |
|
Çalışma sıcaklığı |
-10÷70°C |
|
Boyutlar |
130 mm x 50 mm x 90 mm |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
