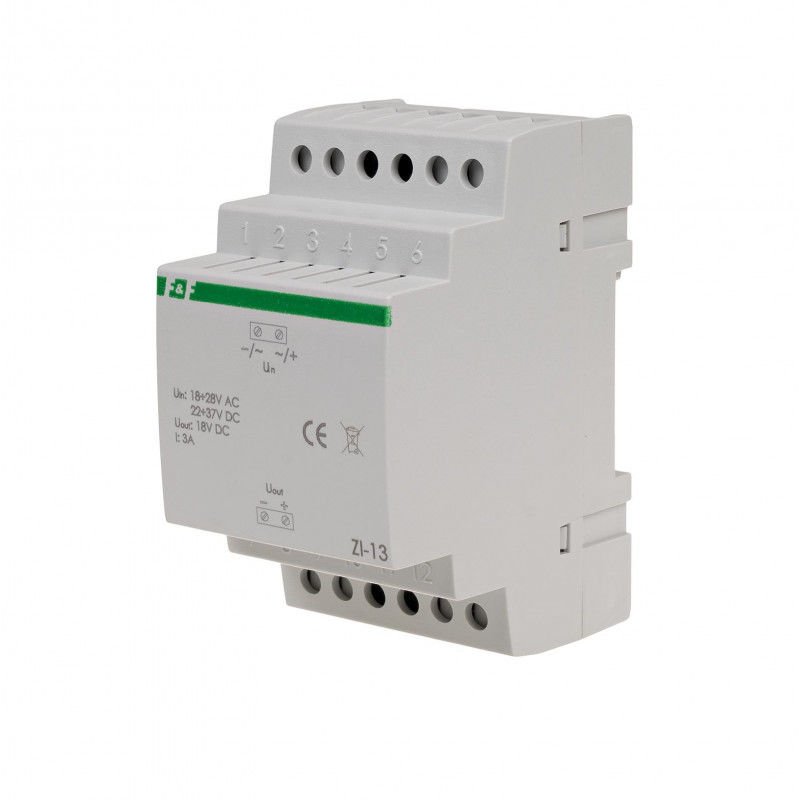

F&F ZI-13 Darbe Sabitleyici Düşük Voltaj İçin
ZI-13 darbe sabitleyici
ZI-13, 5908312595953
Ürün Açıklaması
Nabız sabitleyici.Düşük voltaj için.
Akım 3 A.
Çalışma
Giriş terminallerine AC veya DC gerilimi (darbeli veya filtrelenmiş) bağlanabilir. Dönüştürücünün yüksek çalışma frekansı nedeniyle bazı çok hassas radyo veya mikroişlemcili cihazlar hatalı çalışabilir. Güç kaynağı ile alıcı arasına ek bir filtrenin (2× 5÷15 mH endüktanslı akım dengelemeli bir bobin ve C= 0,33÷1 µF kapasitörden oluşan) takılması önerilir. Yük Imax'ın üzerine çıkarıldığında güç kaynağı akımı dengeleyecek ve çıkış voltajı düşecektir . Çıkış terminalleri kısa devre olduğunda, güç kaynağı yaklaşık 1,5 kHz frekansında çalışır ve bu da belirgin bir cızırtıyla kendini gösterir.
Teknik Veri:
|
Tip |
alçak gerilim darbe sabitleyici |
|
Besleme gerilimi |
18÷28V AC / 22÷37VDC |
|
Maksimum yük akımı |
3 A |
|
Çıkış voltajı ÇIKIŞ |
18VDC |
|
Akım sınırı |
Çıkış akımının %110'u |
|
Minimum yük |
%0 |
|
Frekans değiştirme |
52 kHz |
|
Yığın |
150 gr |
|
Bağlantı |
4,0 mm² vidalı terminaller |
|
Sıkma torku |
0,5 nm |
|
Çalışma sıcaklığı |
-10÷40°C |
|
Boyutlar |
3 modül (52,5 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
