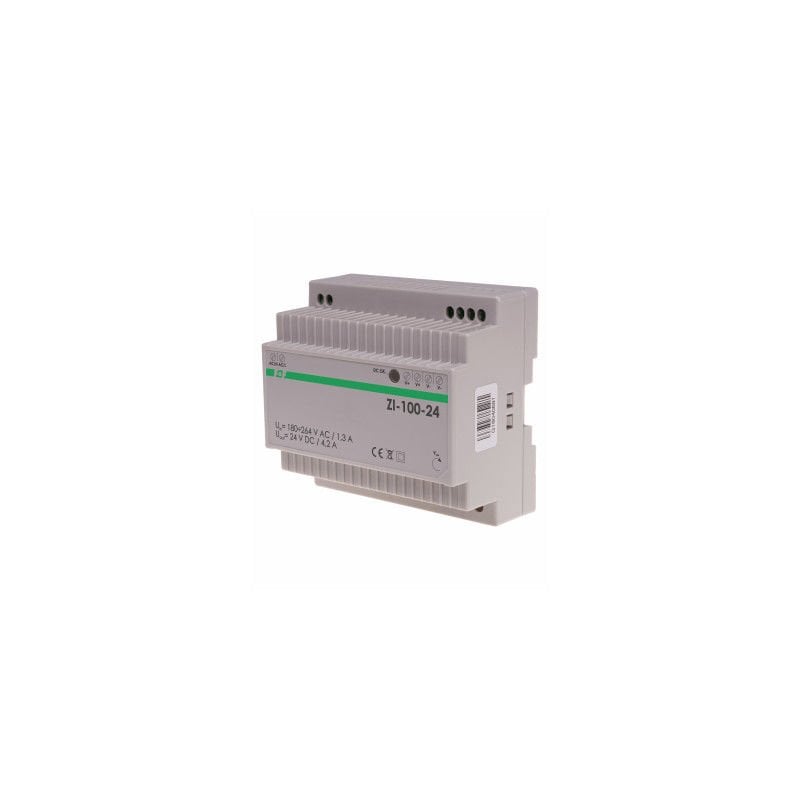

F&F ZI-100-24 Anahtarlamalı Güç Kaynağı 24 V-100 W
ZI-100-24 anahtarlamalı güç kaynağı
ZI-100-24V, 5908312599746
Ürün Açıklaması
Darbe güç kaynağı .Çıkış voltajı 24 V.
Güç 100 W.
Anahtarlamalı güç kaynağı, şebeke voltajı değişikliklerinden bağımsız olarak sabit, filtrelenmiş bir besleme voltajı gerektiren elektrikli ve elektronik cihazlara güç sağlamak için kullanılır .
Güvenlik
- kısa devre - aşırı yük veya kısa devre durumunda çıkış voltajı otomatik olarak kesilir. Güç kaynağı ünitesi periyodik olarak güç kaynağını açmaya çalışır ve korumanın nedeni ortadan kalktığında nominal besleme voltajı geri yüklenir;
- aşırı voltaj - çıkış voltajının kesilmesi. Gücü kapatıp tekrar açtıktan sonra normal çalışmaya dönmek mümkündür;
- termal - çıkış voltajının kesilmesi. Sıcaklık güvenli bir değere düştüğünde çıkış voltajı eski durumuna dönecektir.
Performanslar
| Tip | Çıkış voltajı |
Akım |
| ZI-100-12 | 12VDC | 8.3A |
| ZI-100-24 | 24VDC | 4.15A |
Bu ürüne ilk yorumu siz yapın!
Türkçe Altyazı için, Altyazı ingilizce seçildikten sonra, en altta Otomatik Çevir Seçeneğinden Türkçe seçiniz.
KURULUM VİDEOSU:
ZI-100-24 kullanım kılavuzu (653,92k)
ZI-100-24 CAD dxf diyagramı (455,45k)
ECH MST PLD ZI ZS ZT beyanı 2023 (178,63k)
KURULUM VİDEOSU:
Teknik Veri:
|
Tip |
darbe güç kaynağı |
|
Besleme gerilimi |
180÷264 VAC |
|
Maksimum yük akımı |
4,15 bir |
|
Çıkış voltajı ÇIKIŞ |
24VDC |
|
Çıkış gücü |
100W |
|
Yeterlik |
%88 |
|
Ani akım |
40 A (230 VAC) |
|
Çıkış voltajı stabilizasyonu - çıkış voltajı değiştiğinde |
±%1 |
|
Çıkış voltajının stabilizasyonu - çıkış akımı değiştiğinde |
±%1 |
|
Gerilim ayar aralığı |
21.6÷28.0V |
|
Dalgalanma ve gürültü |
360 mVp-p |
|
Aşırı yükleme |
110÷160% çıkış |
|
Aşırı gerilim koruma eşiği |
30÷40V |
|
Termal koruma eşiği |
135÷165°C |
|
Yığın |
310 gr |
|
Kaçak akım |
1 mA (230 VAC) |
|
Bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Boyutlar |
6 modül (100 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
