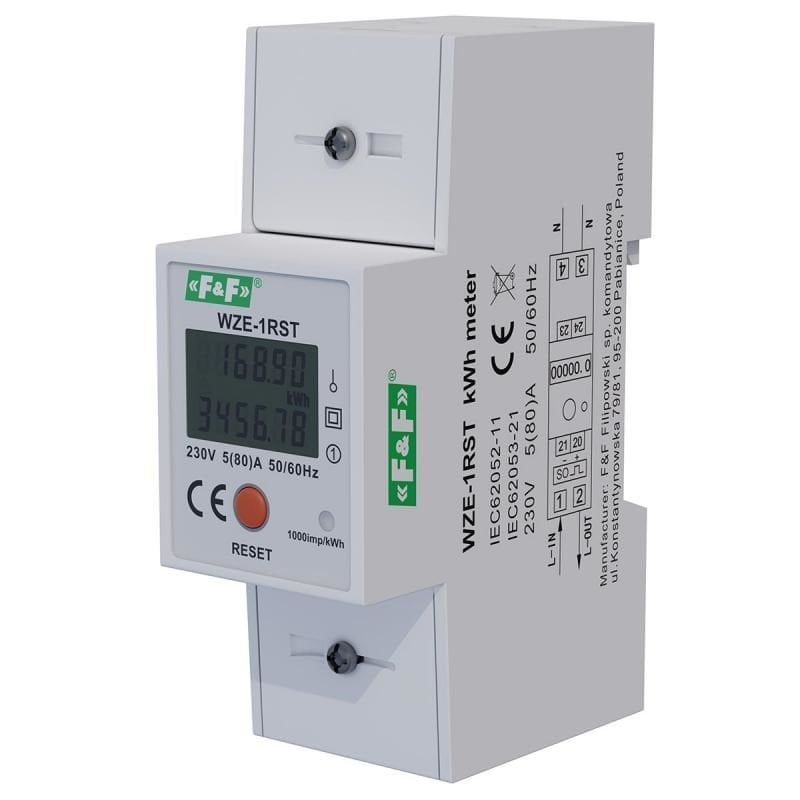

Elektrik tüketimi göstergesi 1 fazlı WZE-1RST
WZE-1RST, 5902431675831
Ürün Açıklaması
LCD ekranında iki enerji tüketim öğesi bulunan 1 fazlı elektrik tüketim ölçer . Yardımcı sayacı sıfırlama
imkanı .
Çalıştırma
WZE-1 RST göstergesi, doğrudan sistemdeki tek fazlı alternatif akım elektrik tüketimini ölçen statik (elektronik) bir cihazdır. Aynı anda görüntülenen 2 enerji tüketimi göstergesi ile donatılmıştır. Biri toplam enerji tüketimini, diğeri ise sayacın son sıfırlanmasından bu yana enerji tüketimini gösterir.
Akan akımın ve uygulanan voltajın etkisi altındaki özel bir elektronik sistem, tüketilen elektrik enerjisiyle orantılı miktarda darbe üretir. Tüketilen enerji miktarı sayaç ekranında gösterilir. Ayrıca enerji tüketimi yanıp sönen kırmızı LED ile gösterilir.
Yardımcı sayacın sıfırlanması Sıfırlanabilir aktif enerji göstergesi , cihazın ön kısmında
bulunan "RESET" butonuna yaklaşık 5 saniye basılarak sıfırlanabilir
Bu, ana sayaç değerini değiştirmeden LCD ekranın üst kısmında görüntülenen değeri başlangıç ayarlarına (00000.0) döndürecektir.
Teknik Veri:
|
Tip |
Tek aşama |
|
Referans voltajı |
230VAC, 50Hz |
|
Temel akım |
5A |
|
Maksimum akım |
80A |
|
Ölçülen minimum akım |
0.02A |
|
Sayacın kendi tüketimi |
8VA; 0,4W |
|
Sayaç gösterge aralığı |
0÷99999,9 kWh |
|
Sayaç sabiti |
1000 imp/kWh |
|
Okuma sinyali |
LED kırmızı |
|
Darbe çıkışı SO+ SO- |
açık toplayıcı |
|
Bağlantı gerilimi SO+ SO- |
maksimum 27 V DC |
|
Bağlantı akımı SO+ SO- |
maksimum 20 mA |
|
Darbe süresi SO+ SO- |
90 ms |
|
Doğruluk sınıfı |
1 |
|
Kablo uzunluğu SO+ SO- |
maksimum 20 m |
|
Bağlantı |
16 mm² vidalı terminaller |
|
Çalışma sıcaklığı |
-25 ÷ 65°C |
|
Boyutlar |
2 modül (35 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
(iç mekan) IP51 |
