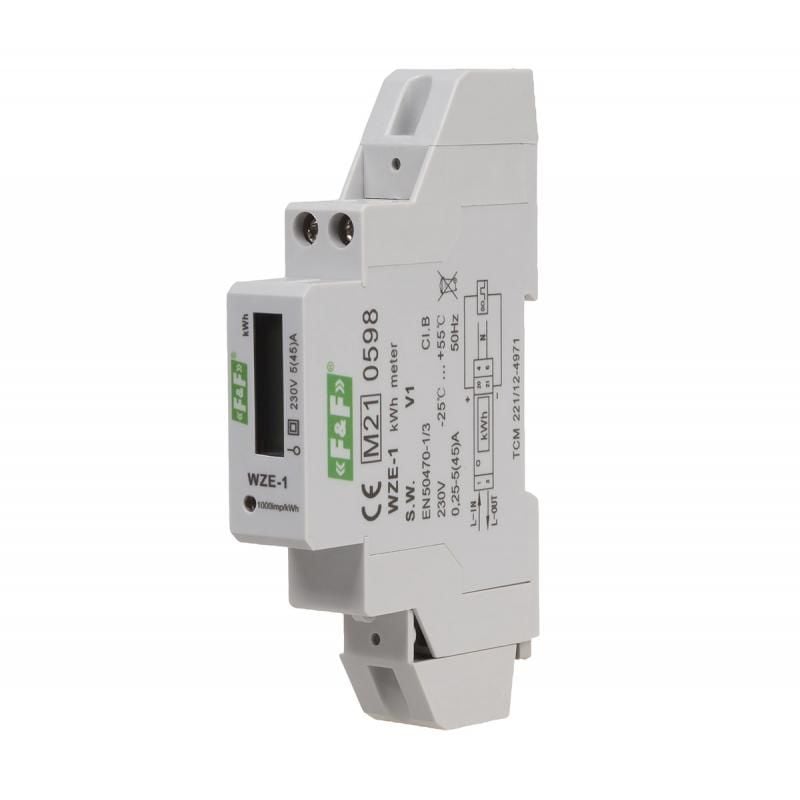

WZE-1 enerji tüketimi ölçer
WZE-1, 5902431670041
Ürün Açıklaması
LCD ekranlı tek fazlı elektrik tüketim ölçer. Akım 45 A.
WZE-1 enerji tüketimi ölçer, doğrudan sistemdeki statik (elektronik) kalibre edilmiş tek fazlı alternatif akım elektrik tüketim ölçerdir .
WZE-1 enerji tüketimi ölçer Sayaç MID sertifikalıdır.
Çalışma
Akan akımın ve uygulanan voltajın etkisi altındaki özel bir elektronik sistem, tüketilen elektrikle orantılı miktarda darbeler üretir. Enerji tüketimi LED diyotun yanıp sönmesiyle belirtilir. Darbe sayısı tüketilen enerjiye dönüştürülür. Değeri segmentli LCD ekranda gösterilir. Ondalık basamaklar yüzde birlerdir (0,01 kWh = 10 Wh).
Uyumluluk
MID 2014/32/EU No. TCM 221/12-4971
EN 50470-1/3
Dikkat!
Kalibre edilmiş tek fazlı elektrik tüketim sayacı WZE-1, SO+ - SO- darbe çıkışına sahiptir. Bu, gösterge tarafından üretilen darbeleri okuyan başka bir darbe cihazının bağlanmasına olanak tanır. Sayacın doğru çalışması için herhangi bir ek cihaz bağlantısına gerek yoktur.
Gösterge, giriş ve çıkış terminallerinin kapaklarını kapatarak göstergenin atlanmasını önleme olanağına sahiptir.
Teknik Veri:
|
Tip |
Tek aşama |
|
Uyumluluk |
MID Direktifi 2014/32/AB |
|
referans gerilimi |
230VAC, 50Hz |
|
temel akım |
0.25÷5A |
|
Maksimum akım |
50A |
|
Minimum ölçülen akım |
0.02A |
|
Sayaç öz tüketimi |
8VA; 0,4W |
|
Abaküs gösterge aralığı |
0÷99999,99 kWh |
|
Sabit say |
(1 Wh/imp) 1000 ipm/kWh |
|
Okuma göstergesi |
kırmızı LED |
|
Darbe çıkışı SO+ SO- |
açık toplayıcı |
|
Bağlantı gerilimi SO+ SO- |
12÷27 VDC |
|
Bağlantı akımı SO+ SO- |
Maksimum 27 mA |
|
Darbe süresi SO+ SO- |
90ms |
|
Doğruluk sınıfı |
B |
|
Kablo uzunluğu SO+ SO- |
maksimum 20 m |
|
bağlantı |
6,0mm² vidalı terminaller |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
1 modül (18mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
