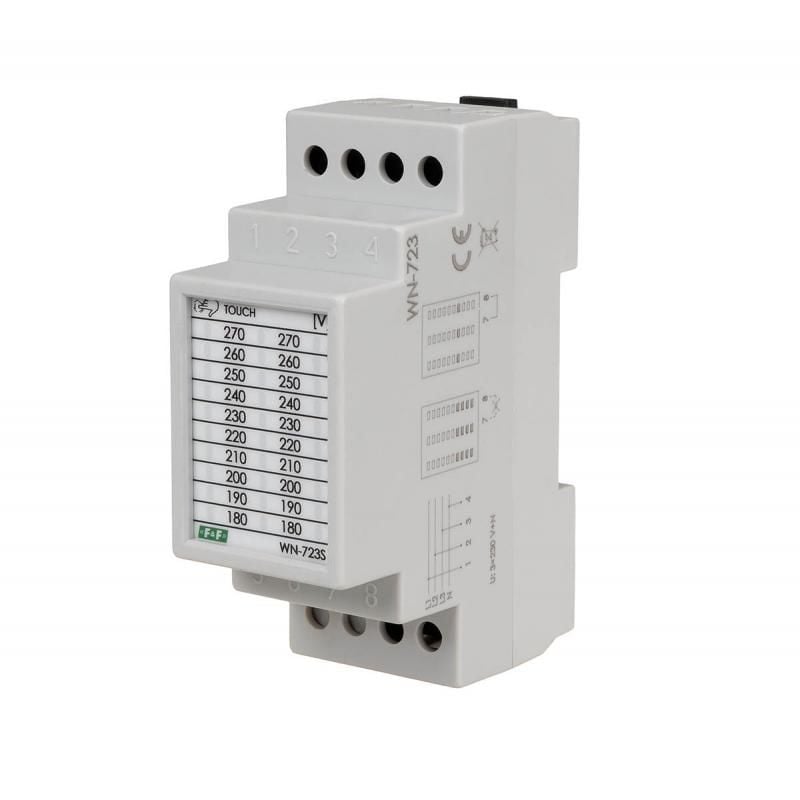

Gerilim göstergesi WN-723S
WN-723S, 5902431674957
Ürün Açıklaması
Çubuk. Üç faz. Dokunmatik düğme ile.WN-723s voltaj göstergesi, üç fazlı bir ağdaki voltaj değerlerinin sürekli ölçümü için kullanılır. Etkin olmadığında ekranı kapatır. Gösterge
bir dokunmatik düğmeyle etkinleştirilir.
Aksiyon
Belirtilen voltaj aralığı 10 V okuma doğruluğu ile 180 V ila 270 V arasındadır. LED aydınlatma, yükseklikte açıklanan voltaj değerini gösterir. 190 V ila 260 V arasındaki voltaj değeri yeşil LED'lerle gösterilir. 180 V ve 270 V'lik uç değerler kırmızı bir LED ile gösterilir. 180 V'tan düşük bir voltaj, kırmızı 180 V diyotun yanıp sönmesiyle gösterilir. 270 V'den yüksek bir voltaj, en yüksek diyotun yanıp sönmesiyle veya "bar" modunda çalışma durumunda - yanıp sönerek gösterilir. tüm bar grafiğinin. Cihaz "bar" veya "tek diyot" modunda çalışabilmektedir. Seçim, 7-8 pinlerinin kısa devre yaptırılması (veya yapılmaması) ile yapılır. Güç kaynağı açıldıktan sonra voltaj değeri 10 saniye süreyle görüntülenir ve ardından LED'ler söner.
Teknik Veri:
|
Tip |
üç fazlı voltmetre |
|
Besleme gerilimi |
3×230 V+N |
|
Çalışma modu |
çubuk veya tek diyot |
|
Ölçüm hatası |
%2'den az |
|
Gerilim göstergesi |
3 adet (11 adet LED) |
|
Endikasyon aralığı |
180÷270V |
|
Tetiklemeden sonra değerin görüntülenme süresi |
10 s. |
|
Bağlantı |
4,0 mm² vidalı terminaller |
|
Sıkma torku |
0,5 nm |
|
Güç tüketimi |
≤ 1W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
2 modül (35 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
