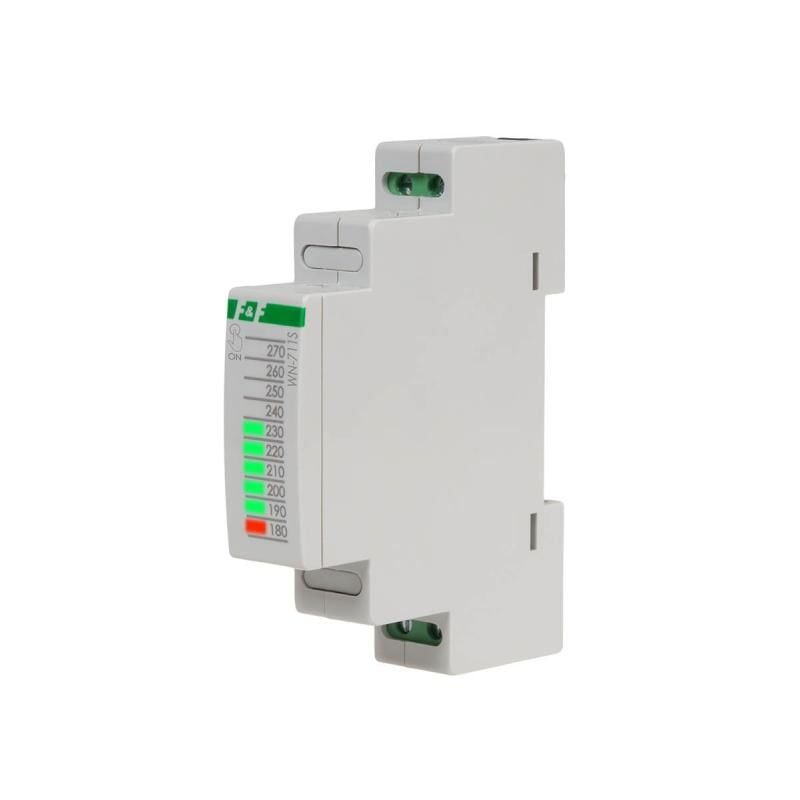

Gerilim göstergesi WN-711S
WN-711S, 5902431671062
Ürün Açıklaması
Çubuk. Tek aşama. Ekran tetikleyicisi ile.WN-711 voltaj göstergesi, tek fazlı bir ağdaki voltaj değerlerinin sürekli ölçümü için kullanılır.
Çalışma
Belirtilen voltaj aralığı 10 V okuma doğruluğuLED aydınlatma, yüksekliğinde açıklanan voltaj değerini gösterir. 190 V ila 260 V arasındaki voltaj değeri yeşil LED'lerle gösterilir. 180 V ve 270 V'lik uç değerler kırmızı bir LED ile gösterilir. 190 V'tan düşük bir voltaj, kırmızı 190 V diyotun yanıp sönmesiyle gösterilir. 270 V'tan yüksek bir voltaj, en yüksek diyotun yanıp sönmesiyle veya "çubuk" çalışması durumunda tüm diyotun yanıp sönmesiyle gösterilir. Çubuk grafiği. Cihaz "bar" veya "tek diyot" modunda çalışabilmektedir. Seçim, pin 10-12'nin kısa devre yaptırılması (veya yapılmaması) ile yapılır.
Muhafazanın ön kısmındaki F&F logosuna dokunulduktan sonra voltaj değeri 10 saniye süreyle gösterilir.
Teknik Veri:
|
Tip |
tek fazlı voltmetre |
|
Besleme gerilimi |
85÷265 VAC/DC |
|
Gerilim göstergesi |
10×LED |
|
Endikasyon aralığı |
180÷270V |
|
Ölçek |
10 Mayıs |
|
Bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Güç tüketimi |
≤ 1W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
1 modül (18 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
