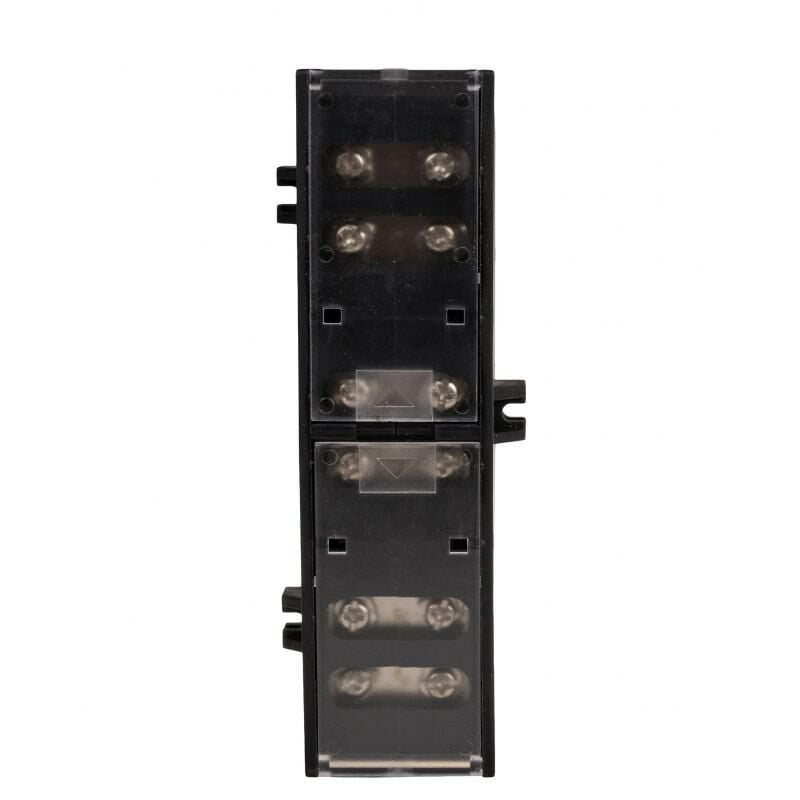

TP-400 akım trafosu
TP-400-5, 5902431671949
Ürün Açıklaması
Üç faz.
Kapalı çekirdekli
Dişli 400/5 ile .
Güç 2,5 VA.
Üç fazlı akımların dolaylı ölçümü için
3 fazlı akım transformatörü (3'ü 1 arada) . Tasarımı, doğrudan güç anahtarlarının (ABB Isomax serisi, Merlin Gerin NS serisi ve benzeri) çıkışlarına kurulum yapılmasına olanak tanıyarak, şalt sisteminde kurulum süresinden ve yerden tasarruf sağlar.
Çalıştırma
TP-400 akım trafosu nasıl çalışır?
Ölçülen akıma sahip kablo, birincil sargının bir dönüşüne eşdeğer olan transformatörün ana deliğinden (P1/P2) geçer. İkincil sargı terminalleri S1 ve S2, kontrol veya ölçüm cihazının ölçüm devresi terminallerine bağlanır.
Her iki sargıdaki akımların oranı sabit bir değerdir ve akım oranı olarak adlandırılır: IPn/ISn=N, burada IPn - nominal birincil akım; ISn - nominal ikincil akım; N - dişli oranı değeri. İkincil sargıdan akan akımın değerinden, birincil sargıdan akan akımın değeri belirlenebilir: ISm*N=IPm, burada ISm - ölçülen birincil akım; IPm - ölçülen ikincil akım.
Dikkat!
İkincil sistemin çapı 2,5 mm²'den az olmayan bir kabloyla bağlanması tavsiye edilir.
S2 terminalinin önerilen topraklaması.
Transformatör çalışırken sekonder sistemin bağlantısının kesilmesi yasaktır (kişilerin elektrik çarpmasına veya cihazın hasar görmesine yol açacak yüksek gerilim olasılığı).
| tip | IP/I | Sınıf | güç [VA] |
delik boyutları P1/P2 [mm] |
boyutlar G×Y ×D [mm] |
ağırlık [kg] |
| TP-100 | 100/5 | 1 | 1.5 | 15×21 | 76.5×74 ×80 |
0,452 |
| TP-150 | 150/5 | 1 | 2.5 | 15×21 | 76,5 × 74 × 80 | 0,452 |
| TP-200 | 200/5 | 1 | 2.5 | 15×21 | 76,5 × 74 × 80 | 0,452 |
| TP-400 | 400/5 | 1 | 2.5 | 31×31 | 142 ×55 ×96 |
0,570 |
| TP-600 | 600/5 | 1 | 2.5 | 31×31 | 142 ×55×96 | 0,570 |
Teknik Veri:
|
Tip |
üç faz |
|
Yapı |
kapalı çekirdekli |
|
LP/LS dişlisi |
400/5 |
|
Sınıf |
1 |
|
Güç [VA] |
2,5VA |
|
Sıklık |
50÷60Hz |
|
Maksimum çalışma voltajı |
720VAC |
|
Standart hayır |
IEC 60044-1 |
|
Nominal ikincil akım Is |
5A |
|
Yalıtım arıza voltajı |
3 kV/1 dak. |
|
Delik boyutları P1/P2 |
31 mm x 31 mm |
|
Terazi |
0,570 kilo |
|
Güvenlik faktörü |
FS˂ 5 |
|
S1/S2 bağlantısı |
4 mm² vidalı terminaller |
|
Boyutlar GxYxD [mm] |
142 mm x 55 mm x 96 mm |
|
Termal kısa devre akımı (lth) |
60 x Giriş |
|
Dinamik kısa devre akımı (Idyn) |
2,55 x l'inci |
|
Sıkma torku |
0,5 nm |
|
Çalışma sıcaklığı |
-5÷40°C |
|
Montaj konumu |
dikey yatay |
|
Kurulum |
DIN rayı / pano / kablo |
|
Güvenlik düzeyi |
IP20 |
