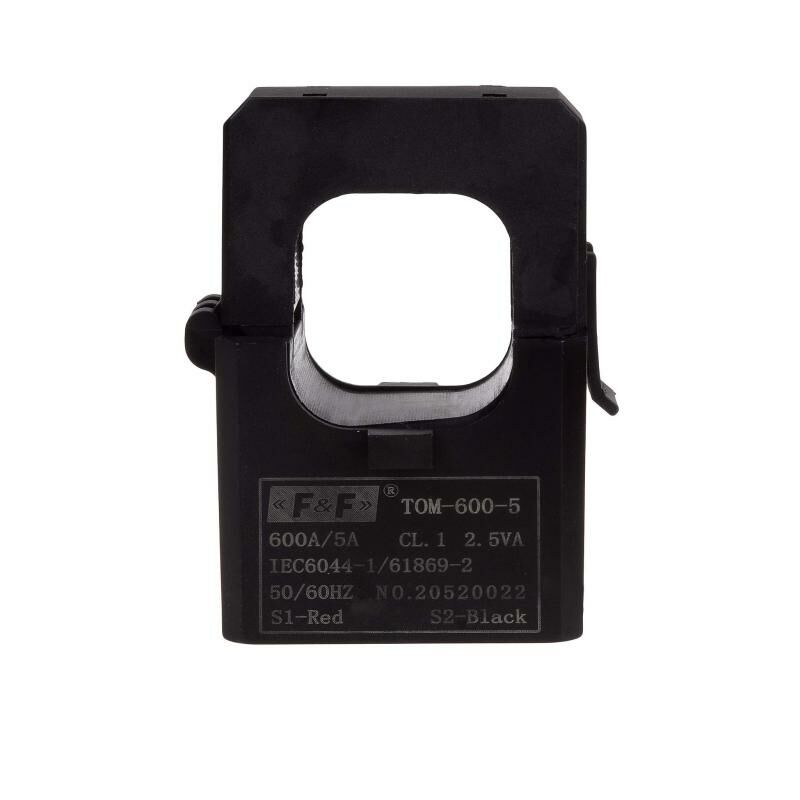

Minyatür akım trafosu TOM-600
TOM-600-5, 5902431674131
Ürün Açıklaması
Tek aşama.
Açılan bir çekirdek ile.
600/5 vites.
Güç 1,5 VA.
Akım trafosu, kontrol ve ölçüm cihazlarının ölçüm aralıklarına uyarlanarak yüksek akımları oransal olarak daha düşük değerlere çevirmek için kullanılır .
Açık çekirdekli TOM-600 minyatür akım trafosu nasıl çalışır?
Ölçülen akımın bulunduğu kablo, transformatörün ana deliğinden (P1/P2) geçer. Bu, birincil sargının bir dönüşüne eşdeğerdir. İkincil sargı terminalleri S1 ve S2 , kontrol veya ölçüm cihazının ölçüm devresi terminallerine bağlanır .
Her iki sargıdaki akımların oranı sabit bir değerdir. Bu, mevcut orandır : IPn/ISn=N, burada IPn - nominal birincil akım; ISn - nominal ikincil akım; N - dişli oranı değeri. İkincil sargıdan akan akımın değerinden, birincil sargıdan akan akımın değeri belirlenebilir : ISm*N=IPm, burada ISm - ölçülen birincil akım ; IPm - ölçülen ikincil akım.
DİKKAT
İkincil sistemin çapı 2,5 mm²'den az olmayan bir kabloyla bağlanması tavsiye edilir. S2 terminalinin önerilen topraklaması. Transformatör çalışırken sekonder sistemin bağlantısının kesilmesi yasaktır (kişilerin elektrik çarpmasına veya cihazın hasar görmesine yol açacak yüksek gerilim olasılığı).
Karşılaştırma Tablosu:
Teknik Veri:
|
Tip |
Tek aşama |
|
Yapı |
açılan bir çekirdek ile |
|
LP/LS dişlisi |
600/5 |
|
Sınıf |
1 |
|
Güç [VA] |
1.5VA |
|
Sıklık |
50÷60 Hz |
|
Maksimum çalışma voltajı |
0,66 kV AC |
|
Standart hayır |
IEC 60044-1 |
|
Nominal ikincil akım Is |
5A |
|
Yalıtım arıza voltajı |
2 kV/1 dak. |
|
Güvenlik faktörü |
FS ≤ 2 |
|
S1/S2 bağlantısı |
tel |
|
Çalışma sıcaklığı |
-15÷45°C |
|
Kurulum |
otobüs/kablo |
|
Güvenlik düzeyi |
IP20 |
|
Boyutlar: W; H; D; VE; B; C; [mm] |
58 mm; 86 mm; 43 mm; 34 mm; 36 mm; çap 32 mm |
