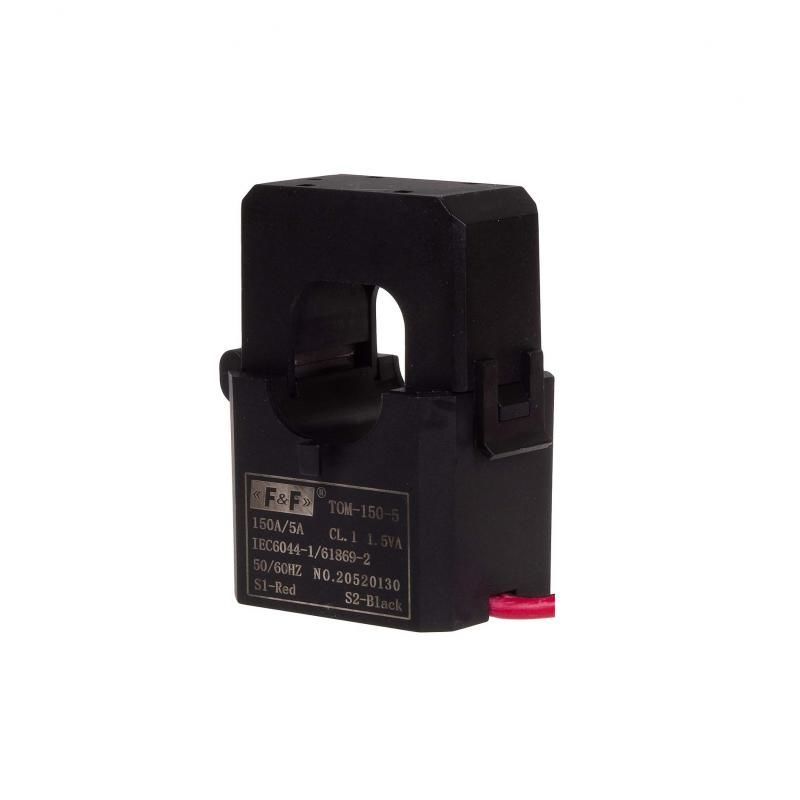

Minyatür akım trafosu TOM-150
TOM-150-5, 5902431674087
Ürün Açıklaması
Tek aşama.Açılan bir çekirdek ile.
Dişli 150/5.
Güç 1,5 VA.
Büyük akımları, kontrol ve ölçüm cihazlarının ölçüm aralıklarına uyarlanmış daha düşük değerlere orantılı olarak değiştirmek için
bir akım transformatörü kullanılır .
Açık çekirdekli TOM-150'ye sahip minyatür akım transformatörü. Nasıl çalışır?
Ölçülen akımın bulunduğu kablo, transformatörün ana deliğinden (P1/P2) geçer. Bu, birincil sargının bir dönüşüne eşdeğerdir. İkincil sargı terminalleri S1 ve S2, kontrol veya ölçüm cihazının ölçüm devresi terminallerine bağlanır.
Her iki sargıdaki akımların oranı sabit bir değerdir . Bu bir akım oranıdır :
IPn/ISn = N
IPn- nominal birincil akım ;
ISn- nominal ikincil akım ;
N- dişli oranı değeri .
İkincil sargıdan akan akımın değerinden, birincil sargıdan akan akımın değeri aşağıdaki formüle göre belirlenebilir:
ISm*N = IPm
ISm - birincil akımölçülen;
IPm - ölçülen ikincil akım .
YORUMLAR:
- İkincil sistemin çapı 2,5 mm²'den az olmayan bir kabloyla bağlanmasını öneririz.
- S2 terminalinin topraklanmasını öneririz.
- Transformatör çalışırken sekonder sistemin bağlantısını kesmeyin. Yüksek voltaj meydana gelebilir ve bu durum kişilerin elektrik çarpmasına veya ekipmanın hasar görmesine neden olabilir.
Karşılaştırma Tablosu:
Teknik Veri:
|
Tip |
Tek aşama |
|
Yapı |
açılan bir çekirdek ile |
|
LP/LS dişlisi |
150/5 |
|
Sınıf |
1 |
|
Güç [VA] |
1.5VA |
|
Sıklık |
50÷60 Hz |
|
Maksimum çalışma voltajı |
0,66 kV AC |
|
Standart hayır |
IEC 60044-1 |
|
Nominal ikincil akım Is |
5A |
|
Yalıtım arıza voltajı |
2 kV/1 dak. |
|
Güvenlik faktörü |
FS ≤ 2 |
|
S1/S2 bağlantısı |
tel |
|
Çalışma sıcaklığı |
-15÷45°C |
|
Kurulum |
otobüs/kablo |
|
Güvenlik düzeyi |
IP20 |
|
Boyutlar: W; H; D; VE; B; C; [mm] |
45 mm, 67 mm, 35 mm, 23 mm, 24 mm, çap 22 mm |
