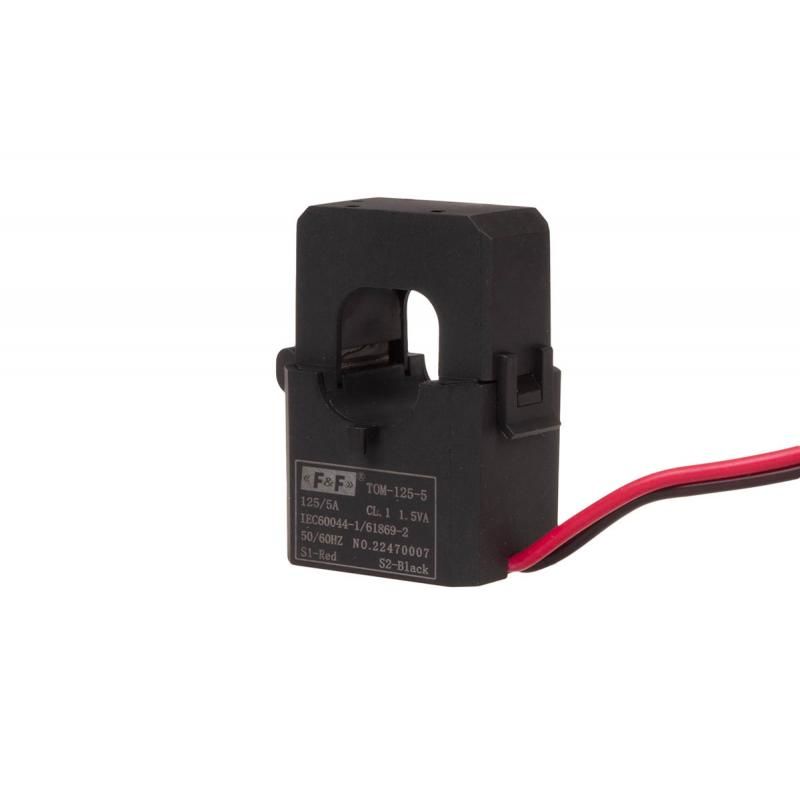

Minyatür akım trafosu TOM-125
TOM-125-5, 5902431675770
Ürün Açıklaması
Tek aşama.
Açılan bir çekirdek ile.
Dişli 125/5.
Güç 1,5 VA.
Akım trafosu, kontrol ve ölçüm cihazlarının ölçüm aralıklarına uyarlanarak yüksek akımları oransal olarak daha düşük değerlere çevirmek için kullanılır .
Açık çekirdekli TOM-125 minyatür akım trafosu nasıl çalışır?
Ölçülen akıma sahip kablo, transformatörün ana deliğinden (P1/P2) geçer ve bu, primer sargının bir dönüşüne eşdeğerdir. İkincil sargı terminalleri S1 ve S2 , kontrol veya ölçüm cihazının ölçüm devresi terminallerine bağlanır .
Her iki sargıdaki akımların oranı sabit bir değerdir.
Bu, IPn/ISn=N akım oranıdır ; burada IPn - nominal birincil akım; ISn - nominal ikincil akım; N - dişli oranı değeri. İkincil sargıdan akan akımın değerinden, birincil sargıdan akan akımın değeri belirlenebilir : ISm*N=IPm , burada
ISm - ölçülen birincil akım;
IPm - ölçülen ikincil akım .
NOT
İkincil sistemin çapı 2,5 mm²'den az olmayan bir kabloyla bağlanması önerilir.
S2 terminalinin önerilen topraklaması.
Transformatör çalışırken sekonder sistemin bağlantısının kesilmesi yasaktır (kişilerin elektrik çarpmasına veya cihazın hasar görmesine yol açacak yüksek gerilim olasılığı).
Karşılaştırma Tablosu:
Teknik Veri:
|
Tip |
Tek aşama |
|
Yapı |
açılan bir çekirdek ile |
|
LP/LS dişlisi |
125/5 |
|
Sınıf |
1 |
|
Güç [VA] |
1.5VA |
|
Sıklık |
50÷60 Hz |
|
Maksimum çalışma voltajı |
0,66 kV AC |
|
Standart hayır |
IEC 60044-1 |
|
Nominal ikincil akım Is |
5A |
|
Yalıtım arıza voltajı |
2 kV/1 dak. |
|
Güvenlik faktörü |
FS ≤ 2 |
|
S1/S2 bağlantısı |
tel |
|
Çalışma sıcaklığı |
-15÷45°C |
|
Kurulum |
otobüs/kablo |
|
Güvenlik düzeyi |
IP20 |
|
Boyutlar: W; H; D; VE; B; C; [mm] |
45 mm, 67 mm, 35 mm, 23 mm, 24 mm, çap 22 mm |
