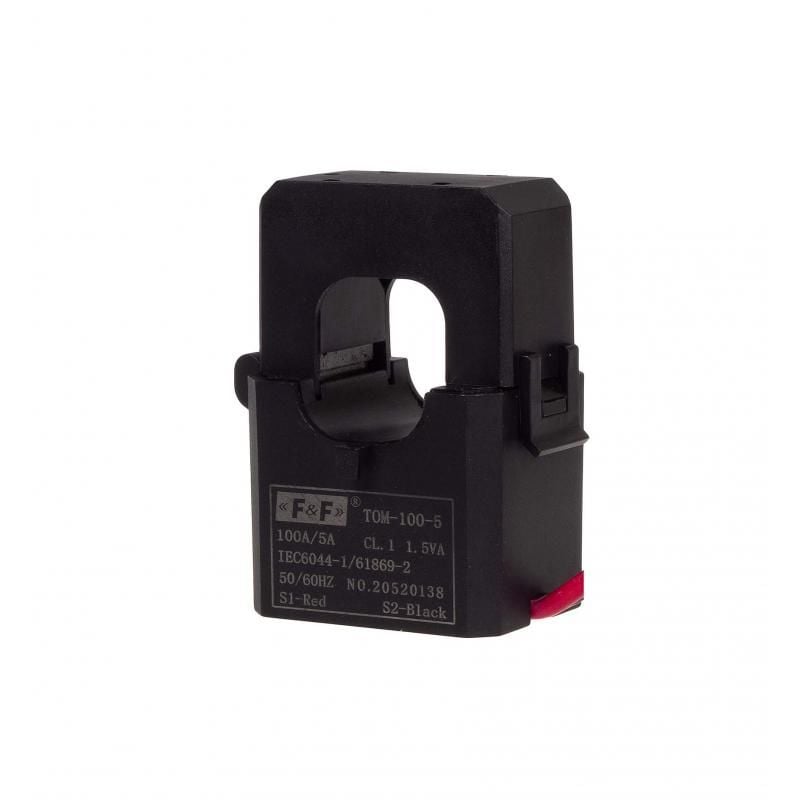

TOM-100 Minyatür akım trafosu
TOM-100-5, 5902431674070
Ürün Açıklaması
Tek aşama.
Açık çekirdekli.
100/5 dişli.
Güç 1,5VA.
Akım trafosu, kontrol ve ölçüm cihazlarının ölçüm aralıklarına uyarlanarak yüksek akımları orantılı olarak daha düşük değerlere değiştirmek için kullanılır .
Minyatür açık çekirdekli akım trafosu TOM-100-5 Minyatür akım trafosu nasıl çalışır?
Ölçülen akıma sahip tel, transformatörün ana deliğinden (P1/P2) geçer ve bu, primer sargının bir dönüşüne eşdeğerdir. İkincil sargı terminalleri S1 ve S2 , kontrol veya ölçüm cihazının ölçüm devresinin terminallerine bağlanır .
İki sargıdaki akımların oranı sabittir. IPn/ISn=N akım oranıdır
; burada IPn dereceli birincil akım; ISn - nominal ikincil akım; N - dişli değeri. İkincil sargıdan akan akımın değerinden, birincil sargıdan akan akımın değeri belirlenebilir : ISm*N=IPm , burada
ISm - ölçülen birincil akım;
IPm - ölçülen ikincil akım .
NOT
İkincil sistemin çapı 2,5 mm²'den az olmayan bir kabloyla bağlanması önerilir.
S2 terminalinin önerilen topraklaması.
Transformatörün çalışması sırasında sekonder sistemin bağlantısının kesilmesi yasaktır (yüksek gerilimin elektrik çarpmasına veya cihazın hasar görmesine yol açması olasılığı).
Karşılaştırma Tablosu:
Teknik Veri:
|
Tip |
Tek aşama |
|
Yapı |
açık çekirdekli |
|
Lp/ls vites |
100/5 |
|
Sınıf |
1 |
|
Güç [VA] |
1.5VA |
|
Sıklık |
50÷60 Hz |
|
Maksimum çalışma voltajı |
0,66 kV AC |
|
Standart hayır |
IEC 60044-1 |
|
Nominal ikincil akım Is |
5A |
|
Yalıtım arıza voltajı |
2kV/1 dak. |
|
Güvenlik faktörü |
FS ≤ 2 |
|
Bağlantı S1/S2 |
tel |
|
Çalışma sıcaklığı |
-15÷45°C |
|
Kurulum |
ray/tel |
|
Güvenlik düzeyi |
IP20 |
|
Boyutlar: W; H; D; VE; B; C; [mm] |
45mm, 67mm, 35mm, 23mm, 24mm, ø 22mm |
