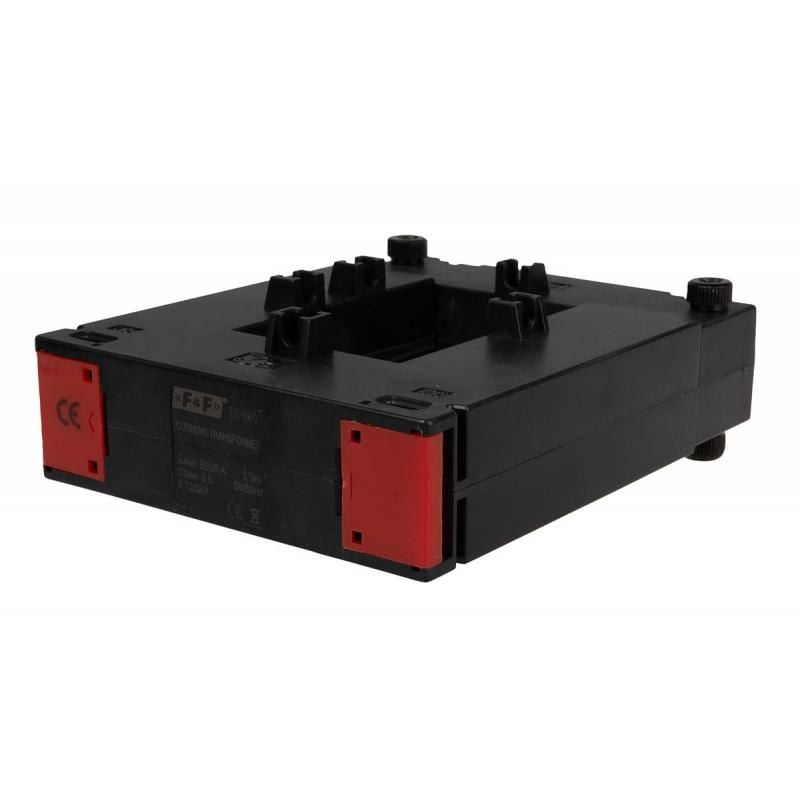

TO-500 akım trafosu
TO-500-5, 5902431675213
Ürün Açıklaması
Tek fazlı
Açılır çekirdekli.
500/5 vites.
Güç 2,5 VA.
Akım trafosu, kontrol ve ölçüm cihazlarının ölçüm aralıklarına uyarlanarak yüksek akımları oransal olarak daha düşük değerlere çevirmek için kullanılır .
Çalışma
Ölçülen akıma sahip kablo,primer sargının bir dönüşüne eşdeğer olan transformatörün ana açıklığından (P1/P2) geçer. İkincil sargı terminalleri S1 ve S2, kontrol veya ölçüm cihazının ölçüm devresi terminallerine bağlanır.
Her iki sargıdaki akımların oranı sabit bir değerdir ve akım oranı olarak adlandırılır: IPn/ISn=N, burada IPn - nominal birincil akım; ISn - nominal ikincil akım; N - dişli oranı değeri. İkincil sargıdan akan akımın değerinden, birincil sargıdan akan akımın değeri belirlenebilir: ISm*N=IPm, burada ISm - ölçülen birincil akım; IPm - ölçülen ikincil akım.
Dikkat!
İkincil sistemin çapı 2,5 mm²'den az olmayan bir kabloyla bağlanması tavsiye edilir.
S2 terminalinin önerilen topraklaması. Transformatör
çalışırken sekonder sistemin bağlantısının kesilmesi yasaktır(kişilerin elektrik çarpmasına veya cihazın hasar görmesine yol açacak yüksek gerilim olasılığı).
| Tip | Vites | Sınıf | Güç |
Boyutlar [mm] | Terazi |
||||||||
| IP/I | [VA] | VE | B |
C | D | e | F | G | H | VE | [kilogram] | ||
| TO-100 | 100/5 | 1.0 | 1.5 | 21 | 32 | 51 | 90 | 112 | 34 | 45 | 40 | 32 | 0,78 |
| TO-150 | 150/5 | 1.0 | 1.5 | 21 | 32 | 51 | 90 | 112 | 34 | 45 | 40 | 32 | 0,78 |
| TO-200 | 200/5 | 0,5 | 1.5 | 21 | 32 | 51 | 90 | 112 | 34 | 45 | 40 | 32 | 0,78 |
| TO-250 | 250/5 | 0,5 | 1.5 | 21 | 32 | 51 | 90 | 112 | 34 | 45 | 40 | 32 | 0,78 |
| TO-300 | 300/5 | 0,5 | 1.5 | 21 | 32 | 51 | 90 | 112 | 34 | 45 | 40 | 32 | 0,78 |
| TO-400 | 400/5 | 0,5 | 1.5 | 50 | 80 | 78 | 116 | 146 | 33 | 33 | 35 | 33 | 0,9 |
| TO-500 | 500/5 | 0,5 | 2.5 | 50 | 80 | 78 | 116 | 146 | 33 | 33 | 35 | 33 | 0,9 |
| TO-600 | 600/5 | 0,5 | 2.5 | 50 | 80 | 78 | 116 | 146 | 33 | 33 | 35 | 33 | 0,9 |
| TO-750 | 750/5 | 0,5 | 5.0 | 50 | 80 | 78 | 116 | 146 | 33 | 33 | 35 | 33 | 0,9 |
| TO-1000 | 1000/5 | 0,5 | 5.0 | 50 | 80 | 78 | 116 | 146 | 33 | 33 | 35 | 33 | 0,9 |
| TO-1250 | 1250/5 | 0,5 | 5.0 | 80 | 121 | - | 145 | 196 | 33 | - | 70 | - | - |
| TO-1600 | 1600/5 | 0,5 | 7.5 | 80 | 121 | - | 145 | 196 | 33 | - | 70 | - | - |
| TO-2000 | 2000/5 | 0,5 | 10.0 | 80 | 121 | - | 145 | 196 | 33 | - | 70 | - | - |
Teknik Veri:
|
Tip |
Tek aşama |
|
Yapı |
açılan bir çekirdek ile |
|
LP/LS dişlisi |
500/5 |
|
Sınıf |
0,5 |
|
Güç [VA] |
2,5VA |
|
Sıklık |
50÷60Hz |
|
Maksimum çalışma voltajı |
0,66 kV AC |
|
Standart hayır |
IEC 60044-1 |
|
Nominal ikincil akım Is |
5A |
|
Yalıtım arıza voltajı |
3 kV/1 dak. |
|
Terazi |
0,9 kg |
|
Güvenlik faktörü |
FS˂ 5 |
|
S1/S2 bağlantısı |
4 mm² vidalı terminaller |
|
Sıkma torku |
0,5 nm |
|
Çalışma sıcaklığı |
-15 ÷ 50°C |
|
Montaj konumu |
dikey yatay |
|
Kurulum |
pano |
|
Güvenlik düzeyi |
IP20 |
