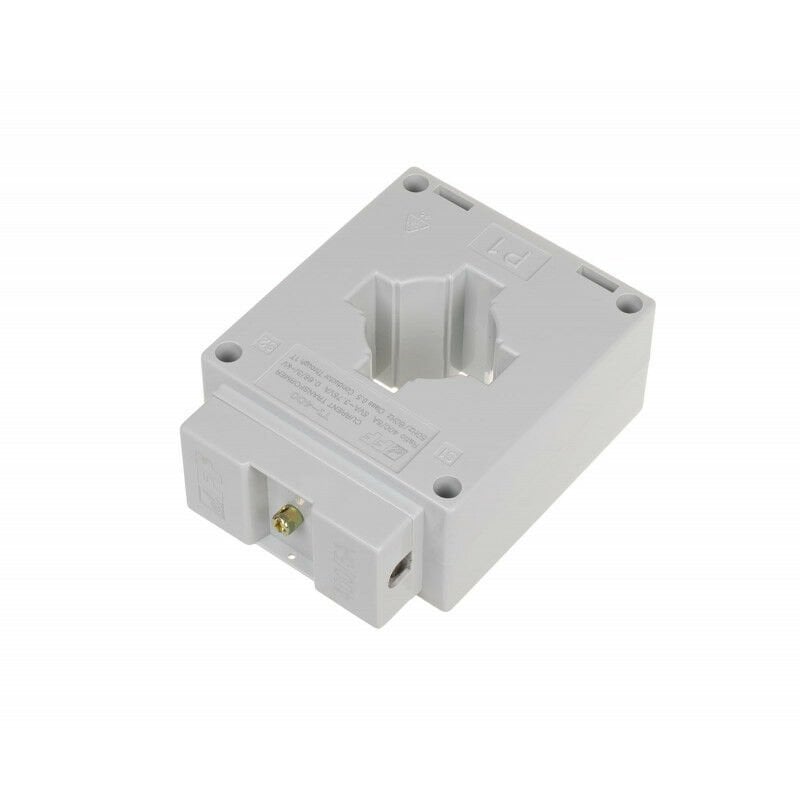

TI-400 akım trafosu
TI-400-5, 5908312595007
Ürün Açıklaması
Kapalı çekirdekli.
Tek aşama.
400/5 vites.
Güç 5 VA.
Akım trafosu, kontrol ve ölçüm cihazlarının ölçüm aralıklarına uyarlanarak yüksek akımları oransal olarak daha düşük değerlere çevirmek için kullanılır
Çalışması
Akım trafosu, TI-400'ün çalışma prensibi.
Ölçülen akıma sahip kablo, birincil sargının bir dönüşüne eşdeğer olan transformatörün ana deliğinden (P1/P2) geçer. İkincil sargı terminalleri S1 ve S2, kontrol veya ölçüm cihazının ölçüm devresi terminallerine bağlanır.
Her iki sargıdaki akımların oranı sabit bir değerdir ve akım oranı olarak adlandırılır: IPn/ISn=N, burada IPn - nominal birincil akım; ISn - nominal ikincil akım; N - dişli oranı değeri. İkincil sargıdan akan akımın değerinden, birincil sargıdan akan akımın değeri belirlenebilir: ISm*N=IPm, burada ISm - ölçülen birincil akım; IPm - ölçülen ikincil akım.
Dikkat!
İkincil sistemin çapı 2,5 mm²'den az olmayan bir kabloyla bağlanması tavsiye edilir.
S2 terminalinin önerilen topraklaması.
Transformatör çalışırken sekonder sistemin bağlantısının kesilmesi yasaktır (kişilerin elektrik çarpmasına veya cihazın hasar görmesine yol açacak yüksek gerilim olasılığı).
| tip | IP/I | Sınıf | güç [VA] |
açılış boyutları P1/P2 A1/A2/A3×B; C [mm] |
boyutlar G×Y [mm] |
ağırlık [kg] |
| TI-30* | 30/5 | 1 | 2.5 | Ø22 | 44 ×67×30 | 0,135 |
| TI-40 | 40/5 | 1 | 1 | Ø22 | 44 ×67×30 | 0,135 |
| TI-50 | 50/5 | 1 | 1.5 | Ø22 | 44 ×67×30 | 0,135 |
| TI-60 | 60/5 | 1 | 1.5 | Ø22 | 44 ×67×30 | 0,135 |
| TI-75 | 75/5 | 1 | 1.5 | Ø22 | 44 ×67×30 | 0,135 |
| TI-80 | 80/5 | 1 | 1.5 | Ø22 | 44 ×67×30 | 0,135 |
| TI-100 | 100/5 | 0 , 5 |
2.5 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-150 | 150/5 | 0 , 5 | 2.5 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-200 | 200/5 | 0 , 5 | 5.0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-250 | 250/5 | 0 , 5 | 5.0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-300 | 300/5 | 0 , 5 | 5.0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-400 | 400/5 | 0 , 5 | 5.0 | 40/30/ - ×10; Ø30 | 75×99×40 | 0,305 |
| TI-600 | 600/5 | 0 , 5 | 5.0 | 40/30/ - ×10; Ø30 | 75×99×40 | 0,305 |
Dikkat!
Yalnızca TI-30 için geçerlidir
* Transformatörün düzgün çalışması için akım kablosunun transformatör deliğinden dört kez geçirilmesi gerekir.
Teknik Veri:
|
Tip |
Tek aşama |
|
Yapı |
kapalı çekirdekli |
|
LP/LS dişlisi |
400/5 |
|
Sınıf |
0,5 |
|
Güç [VA] |
5VA |
|
Sıklık |
50÷60 Hz |
|
Maksimum çalışma voltajı |
0,66 kV AC |
|
Standart hayır |
IEC 60044-1 |
|
Nominal ikincil akım Is |
5A |
|
Yalıtım arıza voltajı |
3 kV/1 dak. |
|
Terazi |
0,305 kilo |
|
Güvenlik faktörü |
FS˂ 5 |
|
S1/S2 bağlantısı |
4 mm² vidalı terminaller |
|
Delik boyutları P1/P2 - A1/A2/A3xB; C [mm] |
40 mm/30 mm/ - × 10 mm; Ø30mm |
|
Boyutlar GxYxD [mm] |
75mm × 99mm × 40mm |
|
Sıkma torku |
0,5 nm |
|
Çalışma sıcaklığı |
-5÷40°C |
|
Montaj konumu |
dikey yatay |
|
Kurulum |
pano/bara |
|
Güvenlik düzeyi |
IP20 |
