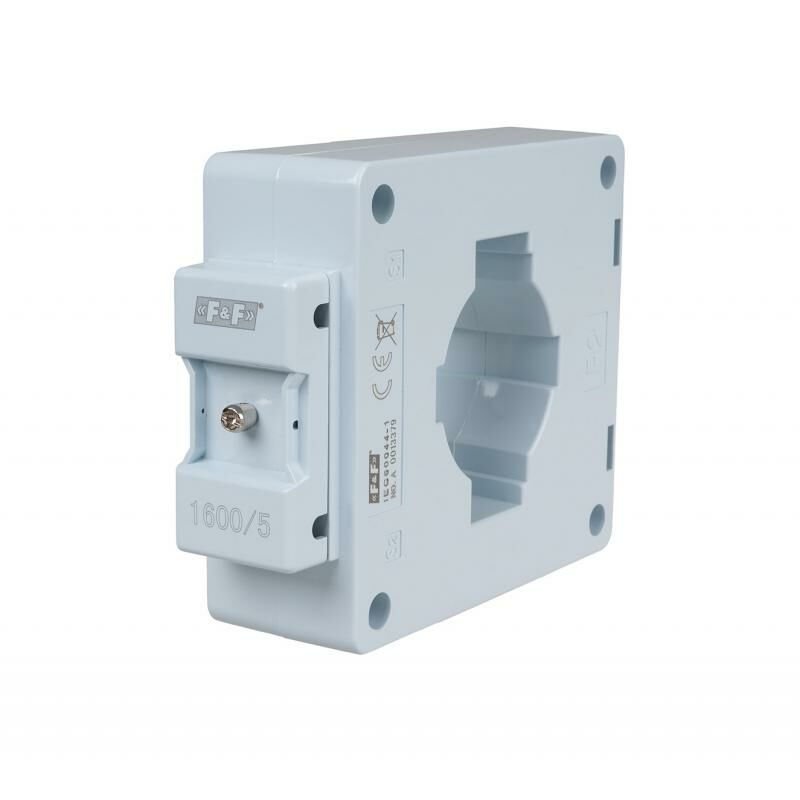

TI-1600 akım trafosu
TI-1600-5, 5902431675428
Ürün Açıklaması
Tek fazlı,kapalı çekirdekli.
Dişli 1600/5.
Güç 10 VA.
Akım trafosu, kontrol ve ölçüm cihazlarının ölçüm aralıklarına uyarlanarak yüksek akımları oransal olarak daha düşük değerlere çevirmek için kullanılır.
Çalıştırma Ölçülen akıma sahip kablo , primer sargının bir dönüşüne eşdeğer olan akım trafosunun
(P1/P2) ana deliğinden geçerİkincil sargı terminalleri S1 ve S2, kontrol veya ölçüm cihazının ölçüm devresi terminallerine bağlanır. Her iki sargıdaki akımların oranı sabit bir değerdir ve akım oranı olarak adlandırılır: IPn/ISn=N, burada IPn - nominal birincil akım; ISn - nominal ikincil akım; N - dişli değeri. İkincil sargıdan akan akımın değerinden, birincil sargıdan akan akımın değeri belirlenebilir: ISm*N=IPm, burada ISm - ölçülen birincil akım; IPm - ölçülen ikincil akım.
Dikkat!
İkincil sistemin çapı 2,5 mm²'den az olmayan bir kabloyla bağlanması tavsiye edilir.
S2 terminalinin önerilen topraklaması. Akım trafosu
çalışırken sekonder sistemin bağlantısının kesilmesi yasaktır(yüksek gerilimin kişilerin elektrik çarpmasına veya cihazın zarar görmesine yol açması ihtimali).
| tip | IP/I | Sınıf | güç [VA] |
açılış boyutları P1/P2 A1/A2/A3×B; C [mm] |
boyutlar G×Y [mm] |
ağırlık [kg] |
| TI-30* | 30/5 | 1 | 2.5 | Ø22 | 44 ×67×30 | 0,135 |
| TI-40 | 40/5 | 1 | 1 | Ø22 | 44 ×67×30 | 0,135 |
| TI-50 | 50/5 | 1 | 1.5 | Ø22 | 44 ×67×30 | 0,135 |
| TI-60 | 60/5 | 1 | 1.5 | Ø22 | 44 ×67×30 | 0,135 |
| TI-75 | 75/5 | 1 | 1.5 | Ø22 | 44 ×67×30 | 0,135 |
| TI-80 | 80/5 | 1 | 1.5 | Ø22 | 44 ×67×30 | 0,135 |
| TI-100 | 100/5 | 0 , 5 |
2.5 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-150 | 150/5 | 0 , 5 | 2.5 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-200 | 200/5 | 0 , 5 | 5.0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-250 | 250/5 | 0 , 5 | 5.0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-300 | 300/5 | 0 , 5 | 5.0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-400 | 400/5 | 0 , 5 | 5.0 | 40/30/ - ×10; Ø30 | 75×99×40 | 0,305 |
| TI-600 | 600/5 | 0 , 5 | 5.0 | 40/30/ - ×10; Ø30 | 75×99×40 | 0,305 |
Dikkat!
Yalnızca TI-30 için geçerlidir
* Transformatörün düzgün çalışması için akım kablosunun transformatör deliğinden dört kez geçirilmesi gerekir.
Teknik Veri:
|
Tip |
Tek aşama |
|
Yapı |
kapalı çekirdekli |
|
LP/LS dişlisi |
1600/5 |
|
Sınıf |
0,5 |
|
Güç [VA] |
10VA |
|
Sıklık |
50÷60 Hz |
|
Maksimum çalışma voltajı |
0,66 kV AC |
|
Standart hayır |
IEC 60044-1 |
|
Nominal ikincil akım Is |
5A |
|
Yalıtım arıza voltajı |
3 kV/1 dak. |
|
Güvenlik faktörü |
FS˂ 5 |
|
S1/S2 bağlantısı |
4 mm² vidalı terminaller |
|
Sıkma torku |
0,5 nm |
|
Çalışma sıcaklığı |
-5÷40°C |
|
Montaj konumu |
dikey yatay |
|
Kurulum |
pano/bara |
|
Güvenlik düzeyi |
IP20 |
