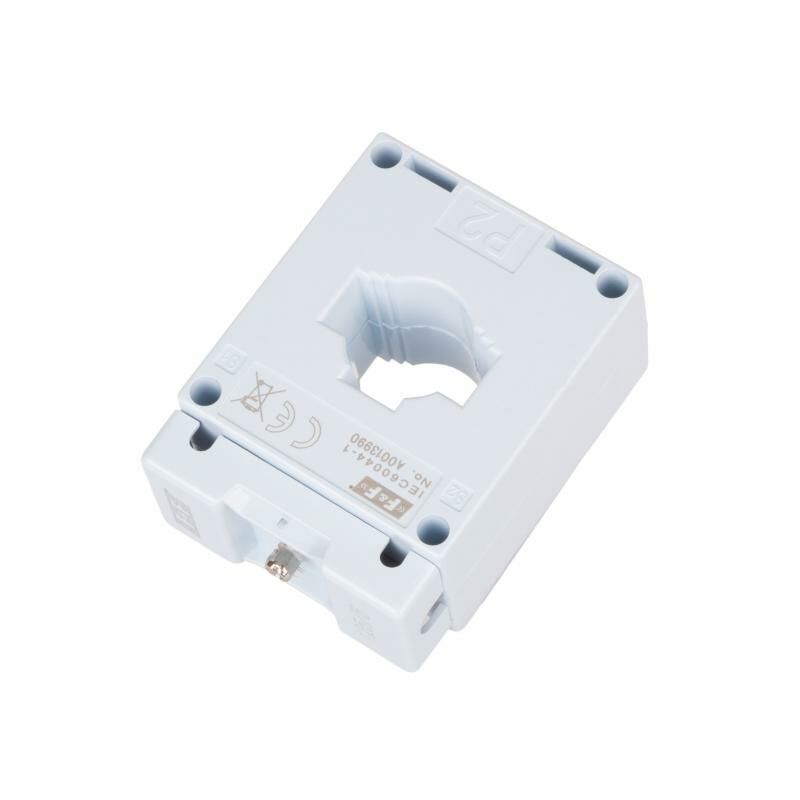

TI-125-5 akım trafosu
TI-125-5, 5902431675237
Ürün Açıklaması
Kapalı çekirdekli tek fazlı akım transformatörü
Dişli oranı 125/5.
Güç 2,5 VA.
Akım trafosu, kontrol ve ölçüm cihazlarının ölçüm aralıklarına uyarlanarak yüksek akımları oransal olarak daha düşük değerlere çevirmek için kullanılır
Çalıştırma Ölçülen akıma sahip kablo, primer sargının
bir dönüşüne eşdeğer olan transformatörün ana açıklığından (P1/P2) geçer. İkincil sargı terminalleriS1 ve S2, kontrol veya ölçüm cihazının ölçüm devresi terminallerine bağlanır. Her iki sargıdaki akımların oranı sabit bir değerdir ve akım oranı olarak adlandırılır : IPn/ISn=N, burada IPn - nominal birincil akım; ISn - nominal ikincil akım; N - dişli oranı değeri. İkincil sargıdan akan akımın değerinden, birincil sargıdan akan akımın değeri belirlenebilir: ISm*N=IPm, burada ISm - ölçülen birincil akım; IPm - ölçülen ikincil akım.
Dikkat!
İkincil sistemin çapı 2,5 mm²'den az olmayan bir kabloyla bağlanması tavsiye edilir.
S2 terminalinin önerilen topraklaması.
Transformatör çalışırken sekonder sistemin bağlantısının kesilmesi yasaktır (kişilerin elektrik çarpmasına veya cihazın hasar görmesine yol açacak yüksek gerilim olasılığı).
| tip | IP/I | Sınıf | güç [VA] |
açılış boyutları P1/P2 A1/A2/A3×B; C [mm] |
boyutlar G×Y [mm] |
ağırlık [kg] |
| TI-30* | 30/5 | 1 | 2.5 | Ø22 | 44 ×67×30 | 0,135 |
| TI-40 | 40/5 | 1 | 1 | Ø22 | 44 ×67×30 | 0,135 |
| TI-50 | 50/5 | 1 | 1.5 | Ø22 | 44 ×67×30 | 0,135 |
| TI-60 | 60/5 | 1 | 1.5 | Ø22 | 44 ×67×30 | 0,135 |
| TI-75 | 75/5 | 1 | 1.5 | Ø22 | 44 ×67×30 | 0,135 |
| TI-80 | 80/5 | 1 | 1.5 | Ø22 | 44 ×67×30 | 0,135 |
| TI-100 | 100/5 | 0 , 5 |
2.5 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-150 | 150/5 | 0 , 5 | 2.5 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-200 | 200/5 | 0 , 5 | 5.0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-250 | 250/5 | 0 , 5 | 5.0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-300 | 300/5 | 0 , 5 | 5.0 | 30/25/20×10; Ø22 | 61×81×34 | 0,235 |
| TI-400 | 400/5 | 0 , 5 | 5.0 | 40/30/ - ×10; Ø30 | 75×99×40 | 0,305 |
| TI-600 | 600/5 | 0 , 5 | 5.0 | 40/30/ - ×10; Ø30 | 75×99×40 | 0,305 |
Dikkat!
Yalnızca TI-30 için geçerlidir
* Transformatörün düzgün çalışması için akım kablosunun transformatör deliğinden dört kez geçirilmesi gerekir.
Teknik Veri:
|
Tip |
Tek aşama |
|
Yapı |
kapalı çekirdekli |
|
LP/LS dişlisi |
125/5 |
|
Sınıf |
0,5 |
|
Güç [VA] |
2,5VA |
|
Sıklık |
50÷60 Hz |
|
Maksimum çalışma voltajı |
0,66 kV AC |
|
Standart hayır |
IEC 60044-1 |
|
Nominal ikincil akım Is |
5A |
|
Yalıtım arıza voltajı |
3 kV/1 dak. |
|
Güvenlik faktörü |
FS˂ 5 |
|
S1/S2 bağlantısı |
4 mm² vidalı terminaller |
|
Sıkma torku |
0,5 nm |
|
Çalışma sıcaklığı |
-5÷40°C |
|
Montaj konumu |
dikey yatay |
|
Kurulum |
pano/bara |
|
Güvenlik düzeyi |
IP20 |
