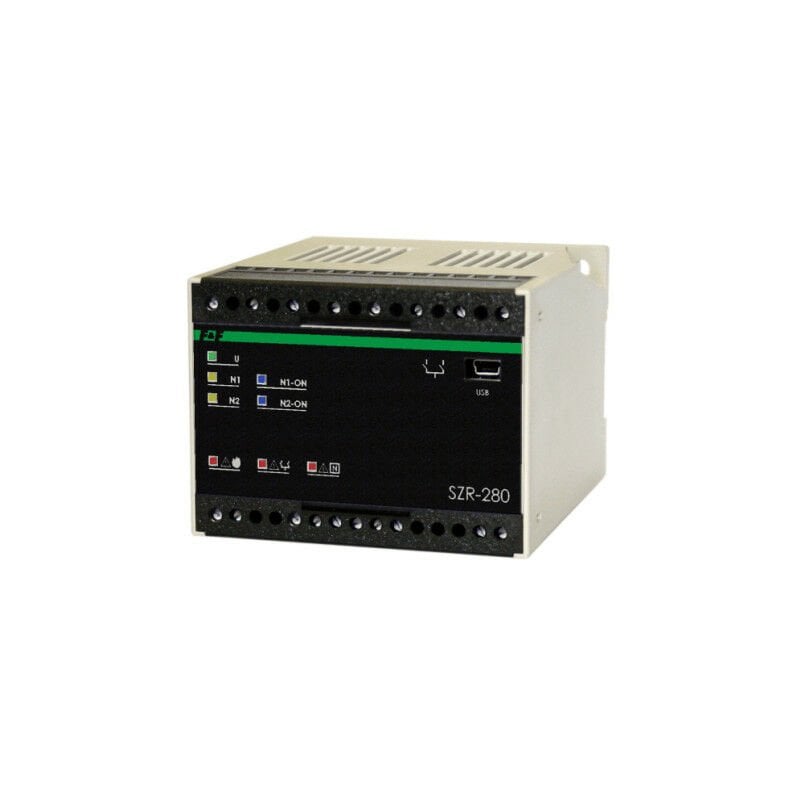

SZR-280 ağ jeneratörü yedek kontrolörü
SZR-280, 5908312594734
Ürün Açıklaması
2 hat kontrollü .SZR-280 otomatik yedek anahtarlama kontrolörü, güç hatlarının parametrelerini kontrol etmek ve doğru çalışmasını sağlamak ve mevcut bağlı güç hattının parametrelerinde bir düşüş veya voltajın tamamen kaybolması durumunda tesisin güç kaynaklarını otomatik olarak değiştirmek için tasarlanmıştır. bu satırda.
Sürücü işlevleri
- İki enerji hattının eş zamanlı kontrolü
- TrueRMS değer ölçümü
- Enerji hatlarının ölçüm girişlerinin galvanik olarak ayrılması
- Kontaktör kontrolü
- Acil durum yanma jeneratörünün çalıştırılması
- Öncelik satırı tanımlama özelliğiyle otomatik modda çalışın
- Güç boşaltma, güç boşaltma durumlarını serbestçe tanımlama imkanıyla, alım hattının iki parçaya bölünmesiyle gerçekleştirilir.
- Hattın iyi olarak nitelendirildiği her hat için gerilim aralığının bağımsız olarak belirlenmesi ve hattın nitelendirilmesi sırasında gerilim histerezisinin belirlenmesi
- Bir satırı iyi olarak nitelendirme süresinin ve bir satırı kötü olarak nitelendirme süresinin tanımı.
- Hattaki voltajın tamamen kesilmesi durumunda hattın hızlandırılmış olarak kötü olarak nitelendirilmesi
- Anahtarlama süresinin tanımı ve kontrollü kontaktörlerin kapatılması
- Kontrolörün çalışmasını engelleyen harici bir güvenlik devresi bağlama imkanı
- Kontrolörün özel bir uygulama kullanılarak PC aracılığıyla yapılandırılması
- Kayıt dosyasını bir PC'ye aktarma seçeneğiyle olay kaydı
Program
SZR sürücülerini destekleyen uygulama, bu sistemlerin minimum donanım gereksinimlerini karşılayan Windows 2000/XP/Vista/7 sistemlerinde + min. 1024x768 piksel.
Teknik Veri:
|
Denetleyici güç kaynağı - besleme voltajı |
85÷264 VAC |
|
Kontrollü hatlar |
3 x 400 V + N (dört telli) |
|
Kontrol edilen hat sayısı |
2 |
|
Ölçülen giriş gerilimleri - nominal gerilim |
230V |
|
Ölçülen giriş gerilimleri - ölçüm aralığı |
80÷300V |
|
Ölçülen giriş voltajları - frekans |
45÷50Hz |
|
Ölçülen giriş voltajları - doğruluk |
Tam ölçeğin %1'i + 1 hane |
|
Röle çıkış tipi |
kontaklar 5 x [1xNO] |
|
Röle çıkışları yük kapasitesi |
8 bir |
|
Bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Güç tüketimi |
4W |
|
Çalışma sıcaklığı |
10÷40°C |
|
Boyutlar |
100x75x110mm |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
