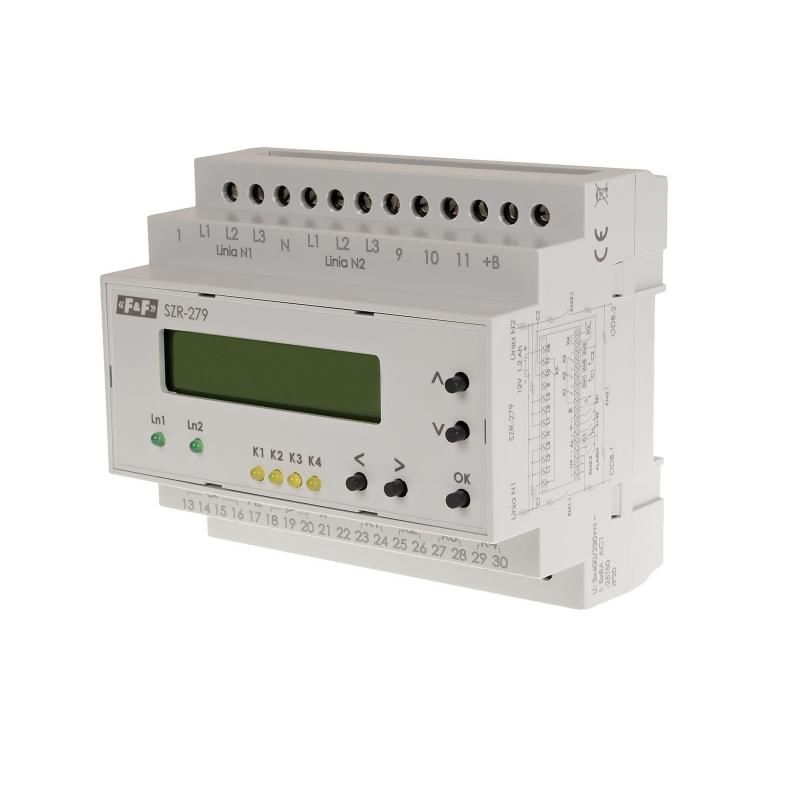

SZR-279 Yedek kontrolör şebeke-toplu
SZR-279, 5902431671529
Ürün Açıklaması
Otomatik transfer anahtarı denetleyicisi
Üç besleme hattına kadar eşzamanlı kontrolü mümkün kılar. SZR-279-Yedek kontrolör Üç güç hattına kadar Güç besleme hatlarının parametrelerini ve doğru çalışmasını kontrol etmek ve mevcut bağlı olan enerji hattının parametrelerinde azalma veya bu hattaki voltajın tamamen kaybolması durumunda tesisin güç kaynaklarının otomatik olarak anahtarlanmasını sağlamak
için tasarlanmıştır .
SZR-279 yedek anahtarlama kontrol cihazının işlevleri
- Üç güç hattına kadar eşzamanlı kontrol - tüm güç hatlarındaki her fazdaki faz gerilimlerinin ölçümü - aşağıdakiler dahil:
*faz sırası kontrolü;
*faz dengesizliği kontrolü;
- minimum ve maksimum faz voltajının izlenmesi;
- motorlu kontaktörlerin veya anahtarların kontrolü;
- kontaktörlerin durumunun kontrolü;
- aşırı akım devre kesicilerin çalışmasının izlenmesi;
- jeneratör başlatma sinyali;
- ALARM çıkışı;
- denetleyici ayarlarına erişimin bir PIN koduyla engellenmesi;
- harici bir güç kaynağından çalışma yeteneği;
- 24 ila 450 V voltaj aralığında çalışma;
- 1 fazlı devrelerde kullanım;
- yedek gücün belirtilen algoritmaya göre otomatik olarak etkinleştirilmesi ;
- alıcıların 400 V'un üzerindeki voltaja karşı korunması;
- ana güç kaynağını kapatıp geri yükledikten sonra yedek anahtarlama sisteminin çalışma süresinin ayarlanması;
- aktüatörlerin manuel kontrolü;
- girişlerdeki gerilimlerin varlığının ve değerinin belirtilmesi;
- aktüatörlerin durum göstergeleri ("açık", "kapalı", "arıza");
- çalışma modlarının göstergesi;
- kontaktörlerin eşzamanlı aktivasyonuna karşı yazılım ve elektriksel kilitleme;
- ayrılmış sinyal ve alarm çıkışları;
- jeneratörden yedek hat izleme.
Teknik Veri:
|
Kontrollü hatlar |
3 x 400 V + N (dört telli) |
|
Kontrollü hat sayısı |
3 |
|
Besleme gerilimi |
24÷264VAC |
|
Sıklık |
45÷55 Hz |
|
maksimum voltaj |
450VAC |
|
Kapalı kalma süresi daha düşük |
2÷30 sn |
|
Yüksek kapanma süresi |
0,3÷10 sn |
|
Hat değiştirme süresi |
0,3÷30 sn |
|
Jeneratör başlatma süresi |
5÷100 sn |
|
Jeneratörün kapanma süresi |
20÷200 sn |
|
Elektrik kesintisinde kapanma süresi |
4 saniye |
|
Güç geri geldikten sonra ana giriş AÇIK kalma süresi |
5÷600 sn |
|
Röle çıkışı sayısı |
5 |
|
Maksimum yük akımı |
8A |
|
Maksimum kontaktör bobin akımı |
2A |
|
PIN konfigürasyonu |
4×NA/NK, 1×HAYIR |
|
Düşük voltaj eşiği |
150÷210VAC |
|
Üst voltaj eşiği |
230÷300VAC |
|
Açma gerilimi asimetrisi |
20÷100V |
|
bağlantı |
2,5mm² vidalı terminaller |
|
Sıkma torku |
0,4Nm |
|
Güç tüketimi |
4VA |
|
Çalışma sıcaklığı |
-25÷40°C |
|
Boyutlar |
6 modül (105mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
