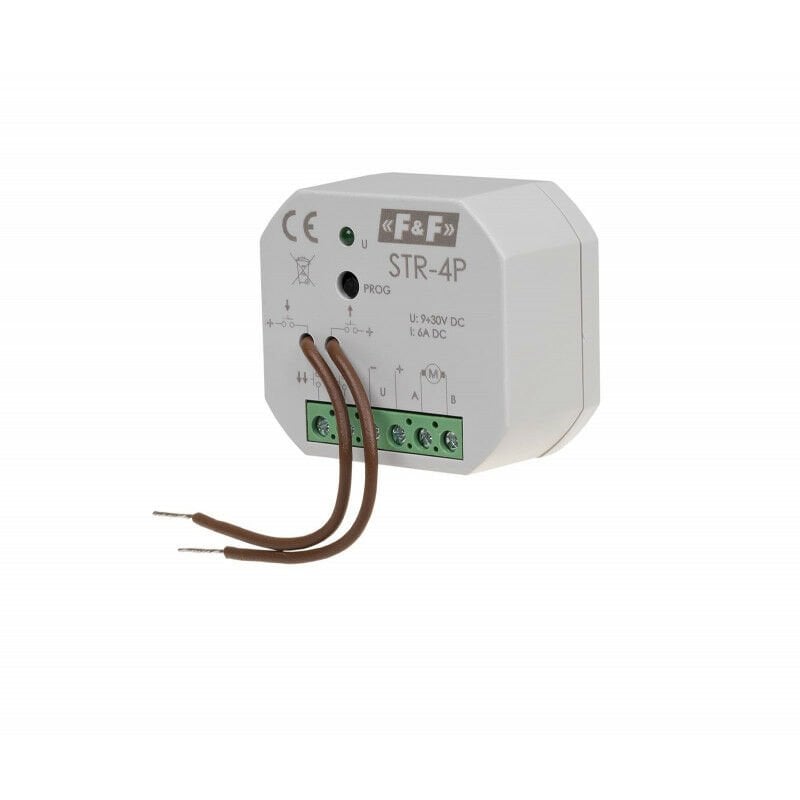

STR-4P duvara monte panjur kontrol cihazı nasıl çalışır?

Harici panjur ve panjurların kontrolörü, bir panjuru kapatmak veya açmak için tasarlanmış bağımsız bir cihaz olarak çalışabilir . Kontrolörleri gruplar halinde birleştirmek ve birden fazla stor perdeyi kontrol etmek mümkündür  . Kontrolörün güç kaynağı yeşil bir LED ile gösterilir. Panjur motoru, N sinyalinin kontrol girişlerinden birine anlık olarak uygulanmasıyla açılır. Motor, kullanıcı tarafından programlanan bir süre boyunca çalıştırılarak perdenin tamamen kaldırılmasına veya indirilmesine olanak sağlanır. Aktif hale gelen stor perdenin kullanıcı tarafından seçilen seviyede durdurulması mümkündür ( stor perdenin eksik kapatılması veya açılması ).


Panjur kontrolü

Harici panjurların kontrolör girişleri iki gruba ayrılır: lokal kontrol ve merkezi kontrol.

Yerel  panjur kontrolü

Bağlantı yöntemine bağlı olarak kontrol cihazı bir veya iki yerel düğme modunda çalışabilir.

İKİ YEREL DÜĞME
Her hareket yönünün kendi yerel düğmesi vardır. Kısa bir basış (<0,5 saniye), panjurun programlanan süre boyunca belirli bir yönde hareket etmesine neden olur. Düğmeye basıldığında panjur zaten hareket halindeyse duracaktır. Düğmeye uzun süre basılması (>0,5 saniye), panjurun düğmeye basıldığı süre boyunca belirtilen yönde hareket etmesine neden olur (fonksiyon, örneğin çıtaların eğiminin ayarlanmasına olanak tanır).
BİR YEREL DÜĞME
Aşağı yerel kontrol girişi kalıcı olarak N hattına bağlanır. Üst yerel kontrol girişine, panjurun dönüşümlü olarak bir yönde veya diğer yönde çalışmasını sağlayan bir düğme bağlanır. Düğmeye kısa bir süre basıldığında (<0,5 sn) stor perde programlanan süre boyunca açılır. Düğmeye basıldığında panjur zaten hareket halindeyse duracaktır. Düğmeye uzun süre basıldığında (>0,5 saniye), panjur, düğmeye basıldığı süre boyunca açılır.
Düğmeye her basıldığında panjur bir öncekinin tersi yönde hareket edecektir.

Merkezi stor perde kontrolü

Kontrolör her zaman iki merkezi kontrol girişiyle çalışır.

Merkezi kontrol, stor perdeleri yalnızca seçilen yönde hareket edecek şekilde açmanıza olanak tanır. Panjur yalnızca programlanan süre geçtikten sonra veya herhangi bir yerel kontrol düğmesine basıldıktan sonra duracaktır.
Merkezi kontrol komutunun yürütülmesi sırasında ters yönde bir merkezi komut verilirse panjur önce duracak, ardından 1,5 saniyelik bir aradan sonra motor ters yönde çalışmaya başlayacaktır. Merkezi kontroldeki panjurun açılma
süresi rastgele geciktirilebilir (maksimum 1 saniye kadar) - bu, birçok kontrolörün aynı anda etkinleştirilmesi durumunda ağdaki akım dalgalanmasının en aza indirilmesine hizmet eder. Orta Düğme - Aşağı'nın ek bir kapatma ve kilitleme işlevi vardır

perdeler kapalı konumda. Merkezi Aşağı düğmesine basılır ve AÇIK konumda bırakılırsa, kumanda stor perdeyi kapatacak ve Merkezi Aşağı düğmesi bırakılana kadar açılmasına izin vermeyecektir (bu durumda diğer girişlerin çalışması engellenecektir). Bu işlev, örneğin alarmın devreye girmesi, yağmurun algılanması (ek bir STR-R yağmur sensörü kullanıldıktan sonra) veya çok kuvvetli rüzgar (ek bir STR-W rüzgar sensörü kullanıldıktan sonra) durumunda panjurları kilitlemenize olanak tanır.


STR-4P duvara monte panjur kontrol ünitesinin işlevleri

- yerel ve merkezi kontrol
- evrensel bir veya iki düğmeli kontrol
- 12/24V DC sürücüler için destek -
kilitleme işlevi -
  Merkezi Aşağı girişindeki kalıcı sinyal, sinyal kaldırılana kadar tüm düğmelerin kontrolünü engeller
- harici yağmur ve rüzgarla işbirliği sensörler ve alarm kontrol panelleri -   yerel ve merkezi kontrol için
hafıza yönü .
Kontrol cihazı Merkezi yukarı komutunu yürütürse, yerel düğmeye bir sonraki basışta panjur aşağı doğru başlatılır
- asenkron başlatma -
   panjurun merkezi kontrolde açılma süresi rastgele geciktirilir (maksimum 1 saniye kadar) Birçok sürücünün aynı anda etkinleştirilmesi durumunda ağdaki akım dalgalanmasını en aza indirmek için
- bekleme modunda düşük güç tüketimi (<0,15W)
- geniş besleme voltajı aralığı 10÷27V DC

Kontrol ünitesini harici stor perdelere nasıl bağlarım?

STR-4P panjur kontrol ünitesinin bağlantı ve konfigürasyon şemaları cihaz kılavuzunda mevcuttur. Kılavuz şu bağlantıdan indirilebilir:  STR-4P panjur kontrolörü - kullanım kılavuzu.
