Panjur kontrol cihazı, bağımsız bir cihaz olarak çalışabilir (bir panjuru açmak/kapatmak için tasarlanmıştır) ve aynı zamanda birden fazla panjurun merkezi kontrolünü sağlayacak şekilde kontrol cihazlarını gruplar halinde birleştirmek de mümkündür.

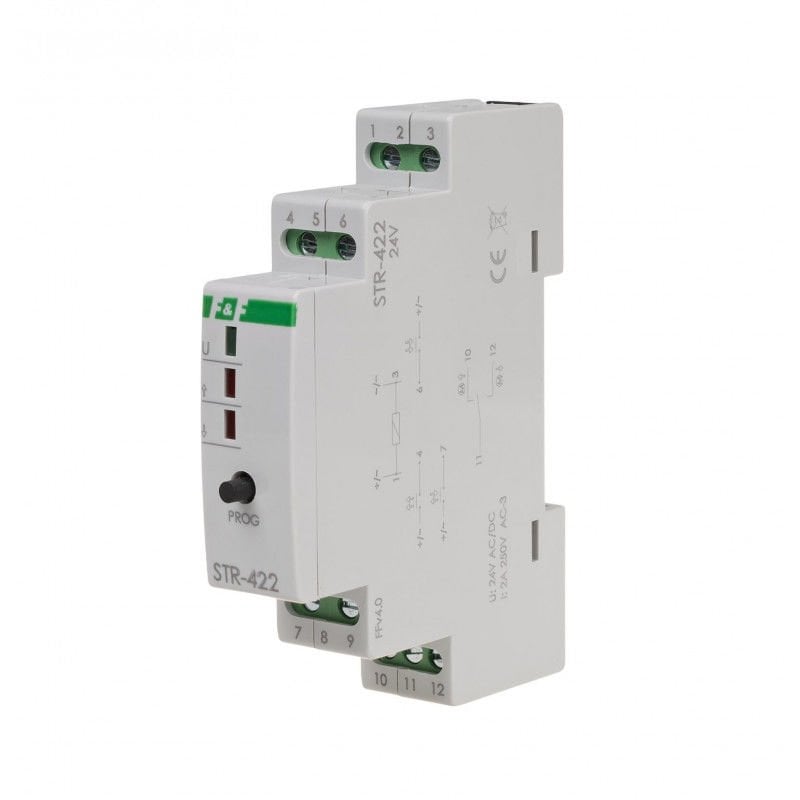

STR-422 panjur kontrol cihazı nasıl çalışır?

Panjur kontrol ünitesinin güç kaynağı yeşil U LED ile bildirilir. Panjur motoru, kontrol girişlerinden birine anlık olarak voltaj (L veya N) uygulanarak açılır. Motor, kullanıcı tarafından önceden programlanan bir süre boyunca çalıştırılarak stor perdenin tamamen kaldırılmasına veya indirilmesine olanak sağlanır. Motorun çalışması ve panjurun hareket yönü uygun kırmızı  veya LED aydınlatmayla belirtilir . Etkinleştirilen panjurun kullanıcı tarafından seçilen seviyede durdurulması mümkündür (panjurun eksik açılması veya kapanması).



Kontrolör girişleri
Yerel kontrol - terminal 7'ye bağlı bir stor perdeyi kontrol eden bir düğme.
 - yukarı (açma) / aşağı (kapatma)
Yerel düğmeye basıldığında panjurun sonuncuya göre ters yönde hareket etmesine neden olur (kontrol ünitesini güç kaynağına bağladıktan sonra ilk hareket panjurun kapanmasına neden olur). Panjur zaten hareket halindeyse yerel kontrol düğmesine basılması panjuru durduracaktır. Yerel düğmeye tekrar basılması panjurun ters yönde hareket etmesine neden olur.
Merkezi kontrol - merkezi kontrol sistemindeki tüm panjurları kontrol eden, 4 ve 6 numaralı terminallere bağlanan, birçok kontrol cihazında (en az iki) ortak olan bir düğme grubu.
 - hepsi yukarı;    - hepsi aşağı
Merkezi kontrol düğmesine basıldığında stor perdeler belirtilen yönde hareket edecek şekilde açılır. Panjurlardan biri zaten aynı yönde hareket ediyorsa devam edecektir. Ters yönde hareket etmesi halinde panjur merkezi girişe verilen komut sonucu önce durdurulacak, daha sonra istenilen yönde açılacaktır.

DİKKAT!
Merkezi kontrol, yalnızca stor perdelerin seçilen yönde hareket etmesi için açılmasını sağlar. Panjur yalnızca programlanan süre geçtikten sonra veya herhangi bir yerel kontrol düğmesine basıldıktan sonra duracaktır.
