STR serisi panjur kontrol cihazı - çalıştırma ve temel işlevler

Kendimizin ve sevdiklerimizin güvenliği için konut ve evlerde kapı ve pencerelere dış panjur takıyoruz. Dairemizi komşuların meraklı gözlerinden, şiddetli fırtınalardan ve kasırgalardan ve en önemlisi hırsızlığa karşı koruyorlar. Giderek daha sık, kendi rahatınız için, stor kasetine yerleştirilmiş düşük güçlü bir motorla çalıştırılan elektrikli stor perdeler kurulur. Böyle bir stor perdeyi devreye almak ve kontrol etmek için uygun cihazlara ihtiyaç vardır. Piyasada sıradan duvar anahtarlarından sofistike "akıllı ev" sistemlerine kadar pek çok çözüm bulunmaktadır. F&F'nin sunduğu panjur kontrolörleri ucuzdur ve tesis genelinde tam otomatik panjur sisteminin oluşturulmasına olanak sağlar.

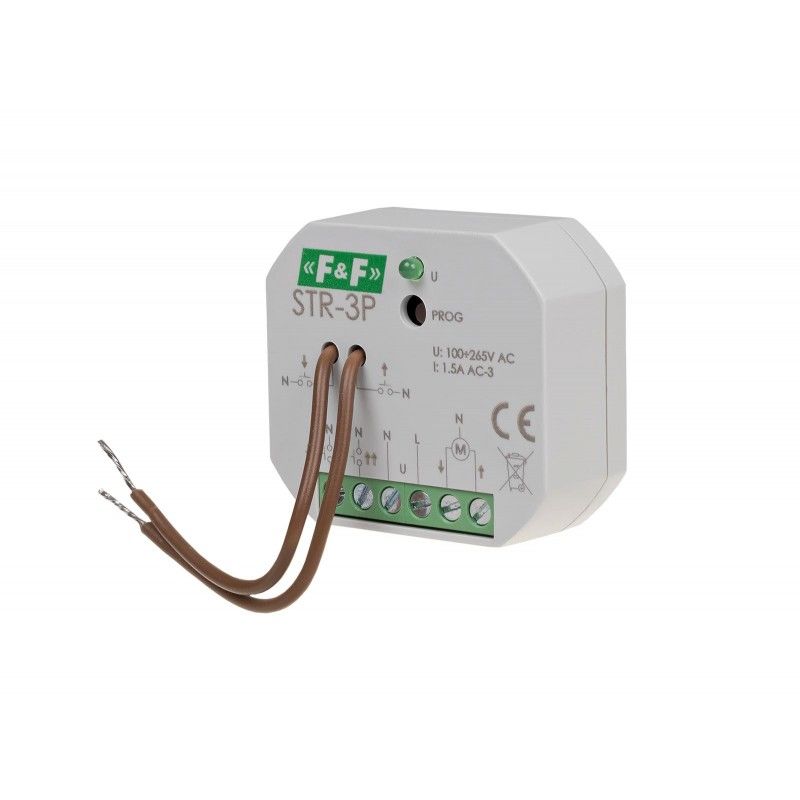

STR panjur kontrolörleri,  tek fazlı AC elektrik motoruyla çalıştırılan panjurları ve giriş kapıları gibi diğer nesneleri kontrol etmek için tasarlanmıştır. Tek bir panjur denetleyicisi, bir panjuru açmak/kapatmak için bağımsız bir cihaz olarak çalışabilir ve aynı zamanda birden fazla panjurun merkezi olarak kontrol edilmesi için kontrolörlerin gruplar halinde birleştirilmesine olanak tanır.  Bu, kontrol girişlerinin darbe doğası sayesinde mümkündür; yani kontrolör, anlık bir anahtar (zil) tarafından tetiklenen bir voltaj darbesi olan bir komut aldıktan sonra panjuru etkinleştirir . Her panjur kontrol ünitesinde bir grup yerel kontrol girişi ve bir grup merkezi kontrol girişi bulunur. Uygun girişe bir kontrol darbesi uygulamak, bu girişin açıklamasına uygun olarak kontrolörün belirli bir tepkisini belirler.

STR panjur kontrol ünitesinde yerel kontrol nasıl çalışır?

Yerel kontrol, bir stor perdeyi kontrol eden birbirine bağlı bir düğme grubudur. Yerel düğmeye basıldığında panjur belirtilen yönde etkinleştirilir. Merkezi kontrol, merkezi kontrol sistemindeki tüm stor perdeleri kontrol eden çok sayıda (en az iki) kontrol cihazına bağlı bir düğme grubudur. Bu sistem, örneğin evin ana çıkışında bulunan, tek bir düğmeyi kullanarak bir gruba bağlı tüm stor perdeleri kapatmanıza veya açmanıza olanak tanır.

Lokal kontrol girişinin türüne bağlı olarak panjur kontrol ünitesinin iki versiyonu vardır: "tek tuşlu" ve "iki tuşlu" (35 mm ray için ve yüzeye montaj için veya doğrudan panjur kasetine yönelik versiyon).

"Tek tuşlu" versiyonlarda, stor perdelerin yerel kontrolü yalnızca bir düğmenin bağlanmasıyla gerçekleştirilir. Düğmeye her basıldığında, stor perde kapatılana (veya açılana kadar) tamamen hareket eder. Bir sonraki darbe, perdenin kapanmasına (veya açılmasına) neden olur. karşı yön.

"İki düğmeli" versiyonlarda, yukarı ve aşağı hareket için ayrı düğmelerimiz vardır. Uygun yerel düğmeye basıldığında, panjurun verilen yönde hareket etmesi sağlanır. Panjur zaten hareket halindeyse, yerel kontrol düğmesine basıldığında panjuru durduracaktır (pencereler yarıya kadar kapalıdır. Seçilen düğmeye tekrar basıldığında panjur seçilen yönde etkinleştirilir. "Tek tuşlu" versiyonda durum farklıdır. Burada yön seçimi olmayan bir düğmemiz var. Bu nedenle durduktan sonra yerel düğmeye tekrar basılması panjurun ters yönde hareket etmesine neden olur.

STR panjur kontrol ünitesindeki merkezi kontrol

Merkezi kontrol düğmesine basıldığında stor perdeler belirtilen yönde hareket edecek şekilde etkinleştirilir. Panjurlardan biri zaten aynı yönde hareket ediyorsa devam edecektir. Ters yönde hareket etmesi halinde panjur merkezi girişe verilen komut sonucu önce durdurulacak, daha sonra istenilen yönde açılacaktır. Panjurlar ancak şu tarihten sonra duracaktır: programlanan süre geçtikten sonra. Bu işlem, tüm stor perdelerin kapanmasını ve kazara bir darbenin hareketlerini tersine çevirmemesini sağlar. Tek bir stor perdenin lokal kontrol butonundan gelen bir sinyal, diğer stor perdelerin hareketini kesintiye uğratmadan bu stor perdeyi durdurabilir. Kontrol cihazının kontak yükünün endüktif yapısından dolayı, bir panjur için bir kontrol cihazının kurulması tavsiye edilir. Motor çalıştırıldığında, nominal değerden birkaç kat daha yüksek bir akım tüketir. İki motoru bir denetleyiciye bağlamak kesinlikle kontağını aşırı yükleyecektir.

Panjur denetleyicisini takarken özel dikkat gösterilmelidir. Faz (L) kontrol seçeneğini seçerken, güç kaynağıyla aynı faz kontrol girişlerine bağlanmalıdır, örneğin yalnızca L 1 fazı. Kontrol girişlerini anahtarlara bağlamak için çekirdek kesitli bir kablo yeterlidir. . Motor, kullanıcı tarafından programlanan bir süre boyunca çalıştırılarak stor perdenin tamamen kaldırılmasına veya indirilmesine olanak sağlanır. 0 sn ila 10 dk aralığındaki süre, kontrol cihazının ön kısmında bulunan düğme kullanılarak programlanır. Etkinliğin kendisi basittir. Yeşil LED U yanıp sönmeye başlayana kadar PROG düğmesini basılı tutmanız yeterlidir. PROG (BAŞLAT) düğmesine tekrar basıldığında, yeşil LED'in daha hızlı yanıp sönmesiyle bildirilen zaman ölçümü başlatılır. PROG (STOP) düğmesine tekrar basıldığında duracak ve ölçülen süre kaydedilecektir. Programlama modu otomatik olarak sona erecektir (yeşil LED U sürekli yanar). Programlanan sürenin perdelerin kaldırılması/indirilmesinin gerçek süresinden yaklaşık 10 saniye daha uzun olması tavsiye edilir.

Panjur kontrolörlerinin dürtüsel doğası, panjurları otomatik olarak indirip kaldırmanıza olanak tanıyan ilginç ev otomasyon sistemleri oluşturmanıza olanak tanır.
Merkezi panjur kontrol sistemine astronomik saat sistemi  (PCZ-524) ve PSl-02 sinyal dönüştürücü bağlanabilir.Bu, saatten gelen sürekli voltaj sinyalini STR'leri çalıştırmak için gereken darbelere dönüştürür. Bu sistem, gün batımında panjurları otomatik olarak kapatabilir ve gün doğumunda açabilir. Böyle bir sistem sayesinde akşam karanlığından önce dönecek vaktimiz yoksa evimiz "savunmasız" kalmayacaktır.Tatil dinlenmelerinde de gönül rahatlığımız olur.Otomatik stor perdeler gün içerisinde çiçeklerin güneş ışığına erişimini ve havanın aydınlanmasını sağlar. ev geceleri korunur.Ayrıca,  perdelerin her gün otomatik olarak açılıp kapanması, evde hane halkının varlığını simüle eder.

Sinyalin sadece tek yönde geçişine olanak sağlayan SEP-Ol giriş sinyal ayırıcısını kullanarak ayrı ayrı kontrol edilen veya merkezi sistemden izole edilen panjur alt grupları oluşturabiliyoruz. Ev planı, balkon kapısı panjurunun kontrol edilmesine bir örnek göstermektedir. Kapı panjurunu çalıştıran STR, bu odadaki diğer gruptan ayrılıyor.

Ana düğmeyi kullanarak (odanın girişinde) kapılar dahil tüm stor perdeleri açabiliriz. Ancak terasa çıkmak istiyorsak balkon kapılarının tüm panjurlarını kaldırmamız gerekmiyor, sadece balkon kapılarının panjurlarını tek tek kaldırmamız gerekiyor (anahtardan gelen sinyal SEP tarafından engelleniyor ve diğerlerine ulaşmıyor) kontrolörler). Merkezi kontrolle çalışma seçeneği bize birçok imkan sunuyor. STR kumanda sistemi diğer kontrol cihazlarının bulunduğu sistemlerde, hatta akıllı ev sistemlerinde bile kullanılabilmektedir. Rüzgar şiddeti ölçümüne sahip otomatik meteoroloji istasyonu ile ani bir fırtına durumunda, kontrol ünitesinden kontrolör girişlerine gelen "all down" (tamamen aşağı) uyarısı pencereleri otomatik olarak hemen kapatacaktır.

Benzer şekilde, çıkışı (örneğin röle) merkezi kontrol sistemine dahil edilen programlanabilir bir GSM iletişim cihazının kullanılması. Acil durumlarda, iletişim cihazı çıkışında bir kontrol darbesini tetikleyecek uygun bir SMS komutu göndererek panjurları uzaktan kontrol edebiliriz.
