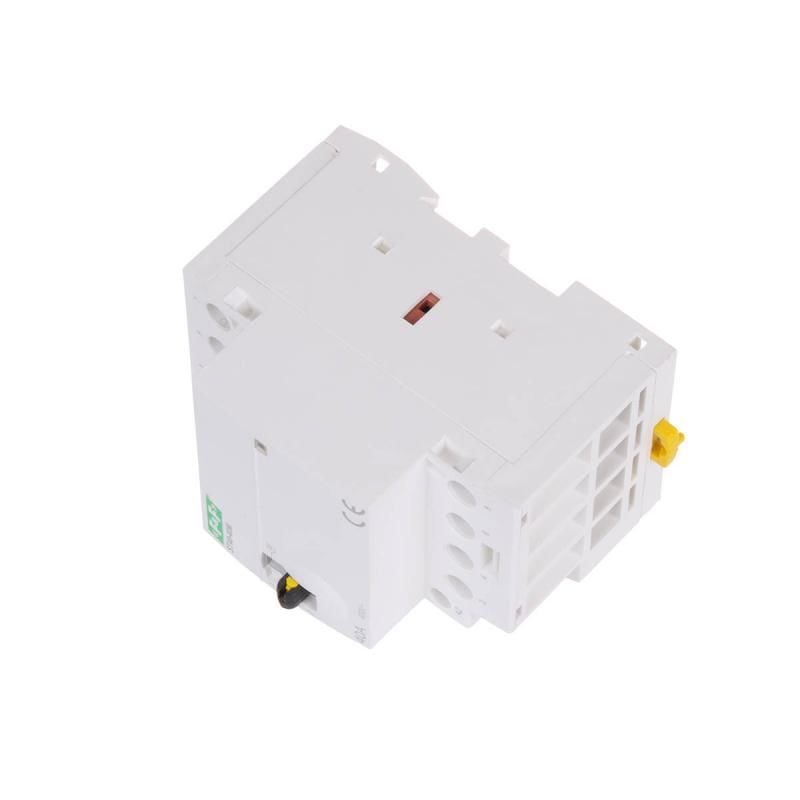

ST40-40-M modüler kontaktör
ST40-40-M, 5902431674001
Ürün Açıklaması
Manuel kontrollü modüler kontaktörAkım 40 A.
Gerilim 250 V AC. Modüler muhafazada
elektromanyetik kontaktör . 35 mm ray üzerine doğrudan montaj .
F&F manuel kontrol kontaktörleri
35 mm ray üzerine doğrudan montaj için modüler muhafazalarda elektromanyetik kontaktörler . Ön taraftaki ek bir manipülatör, bobin durumundan bağımsız olarak kontaktör kontaklarının manuel olarak kontrol edilmesini sağlar. Bu, örneğin kurulum/bakım çalışmaları sırasında devreleri manuel olarak bağlamanıza veya ayırmanıza olanak tanır.
Kontaktör çalışma prensibi
Kontaktörün çalışması, çalışma modu anahtarının ayarlarına bağlıdır:
"I" konumu (üst konum)
Kontaktör bobinine enerji verilmezse kontaktör kontakları kapalıdır. Kontaktör güç kaynağını bağladıktan sonra anahtar otomatik olarak "Otomatik" konuma geçer ve o andan itibaren
otomatik modda çalışır. Kontaktör güç kaynağından bağımsız olarak kontakları açık konumda kilitlemek için sarı kilit kolunu sola, "I" konumuna getirin.
"Otomatik" konum (orta konum)
Güç uygulanması kontaktörü açar ve kontakları kapatır. Güç kaynağının bağlantısını kestikten sonra kontaktör kapanır ve kontaklar açılır.
"O" konumu (alt konum)
Kontaktör kontakları, besleme geriliminin varlığına bakılmaksızın açık kalır.
| tip | kişiler | AC1 akımı | kestirme. Ve | güç | mod | Terazi | kelepçeler |
| ST25-20 | 2Hayır | 25A | 230VAC | 1,2W | 1 | 106 gr | 4 mm² |
| ST25-20/24 | 2Hayır | 25A | 24VAC | 1,2W | 1 | 106 gr | 4 mm² |
| ST25-11 | 1NA+1NK | 25A | 230VAC | 1,2W | 1 | 106 gr | 4 mm² |
| ST25-30 | 3Hayır | 25A | 230VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST25-31 | 3NA+1NK | 25A | 230VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST25-31/24 | 3NA+1NK | 25A | 24VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST25-40 | 4Hayır | 25A | 230VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST25-40/24 | 4Hayır | 25A | 24VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST25-04 | 4NC | 25A | 230VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST25-22 | 2NA+2NK | 25A | 230VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST40-40 | 4Hayır | 40A | 230VAC | 6,4W | 3 | 241 gr | 16 mm² |
| ST40-40/24 | 4Hayır | 40A | 24VAC | 6,4W | 3 | 241 gr | 16 mm² |
| ST40-31 | 3NA+1NK | 40A | 230V AC | 6,4W | 3 | 241 gr | 16 mm² |
| ST63-40 | 4Hayır | 63A | 230VAC | 6,4W | 3 | 241 gr | 16 mm² |
| ST63-40/24 | 4Hayır | 63A | 24VAC | 6,4W | 3 | 241 gr | 16 mm² |
| ST63-31 | 3NA+1NK | 63A | 230VAC | 6,4W | 3 | 241 gr | 16 mm² |
| ST100-20 | 2Hayır | 100A | 230VAC | 6,4W | 3 | 305 gr | 25 mm² |
| ST100-40 | 4Hayır | 100A | 230VAC | 9,0W | 6 | 617 gr | 25 mm² |
Teknik Veri:
|
Besleme gerilimi |
ana devre 250 V AC |
|
Bobin besleme gerilimi |
220÷240 VAC |
|
Ana kontakların yük kapasitesi |
AC-7a: 40 A, AC-7b: 18 A |
|
İletişim yapılandırması |
4×HAYIR |
|
Ana parça akımı |
40A |
|
Terazi |
0,14 kilo |
|
Güç tüketimi |
açma -53 VA, çalıştırma - 6,5 VA (2,1 W) |
|
Çalışma sıcaklığı |
çalışma: -25÷55°C, depolama: -40÷80°C |
|
Boyutlar |
54×85×65 mm |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
