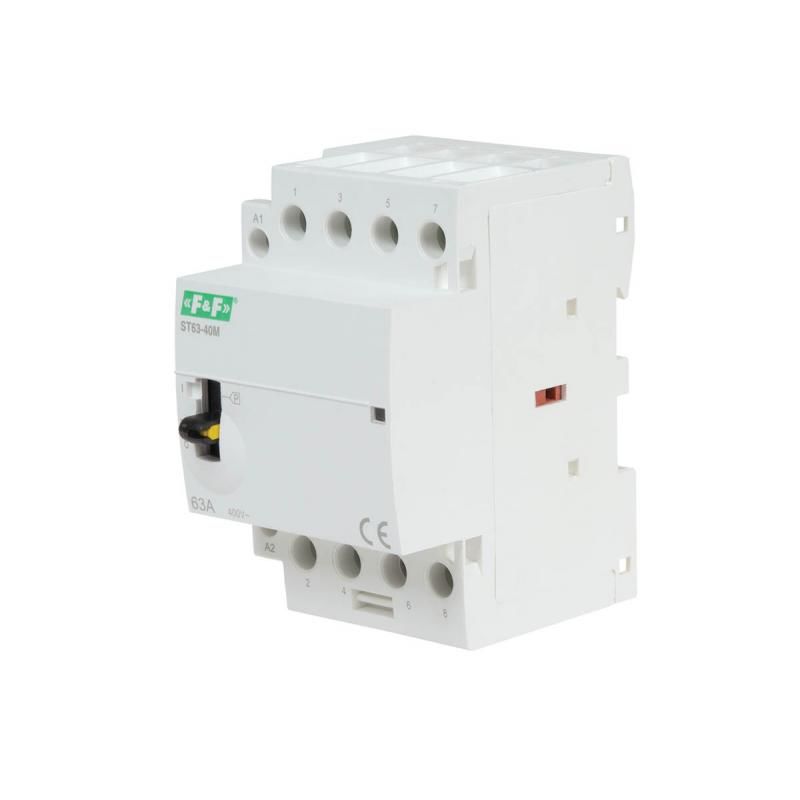

ST63-40-M modüler kontaktör
ST63-40-M, 5902431674018
Ürün Açıklaması
ST63-40-M Manuel kontrollü modüler kontaktörAkım 63 A.
Gerilim 250 V AC. 35 mm ray
üzerine montaj .
Kontaktör kontaklarının manuel kontrolü
ST63-40-M kontaktörünü cihazın ön kısmına ek bir manipülatör ile donattık . Kontaktör kontaklarının manuel kontrolüne izin verir (bobin durumundan bağımsız olarak). Bu, devreleri manuel olarak bağlamanıza veya bağlantısını kesmenize olanak tanır. Bu, kurulum/bakım işleri için iyi bir çözümdür.
Kontaktör çalışması
Kontaktörün çalışması, çalışma modu anahtarının ayarına bağlıdır:
"I" konumu (üst konum)
Kontaktör bobinine enerji verilmezse kontaktör kontakları kapalıdır. Güç kaynağını kontaktöre bağladıktan sonra anahtar otomatik olarak "Otomatik" konuma geçer ve o andan itibaren
otomatik modda çalışır. Kontaktörün güç kaynağına bakılmaksızın kontakları kapalı konumda kilitlemek için "I" konumunda sarı kilitleme kolunu sola hareket ettirin.
"Otomatik" konum (orta konum)
Güç uygulanması kontaktörü açar ve kontakları kapatır. Güç kaynağının bağlantısı kesildikten sonra kontaktör kapatılır ve kontaklar açılır.
"O" konumu (alt konum)
Kontaktörün kontakları, besleme geriliminin varlığına bakılmaksızın açık kalır.
KARŞILAŞTIRMA TABLOSU
| tip | kişiler | AC1 akımı | kestirme. Tekrar | güç | mod | Terazi | kelepçeler |
| ST25-20 | 2Hayır | 25A | 230VAC | 1,2W | 1 | 106g | 4mm² |
| ST25-20/24 | 2Hayır | 25A | 24VAC | 1,2W | 1 | 106g | 4mm² |
| ST25-11 | 1NA+1NK | 25A | 230VAC | 1,2W | 1 | 106g | 4mm² |
| ST25-30 | 3Hayır | 25A | 230VAC | 4.0W | 2 | 168g | 6mm² |
| ST25-31 | 3NA+1NK | 25A | 230VAC | 4.0W | 2 | 168g | 6mm² |
| ST25-31/24 | 3NA+1NK | 25A | 24VAC | 4.0W | 2 | 168g | 6mm² |
| ST25-40 | 4Hayır | 25A | 230VAC | 4.0W | 2 | 168g | 6mm² |
| ST25-40/24 | 4Hayır | 25A | 24VAC | 4.0W | 2 | 168g | 6mm² |
| ST25-04 | 4NC | 25A | 230VAC | 4.0W | 2 | 168g | 6mm² |
| ST25-22 | 2NA+2NK | 25A | 230VAC | 4.0W | 2 | 168g | 6mm² |
| ST40-40 | 4Hayır | 40A | 230VAC | 6,4W | 3 | 241 gr | 16mm² |
| ST40-40/24 | 4Hayır | 40A | 24VAC | 6,4W | 3 | 241 gr | 16mm² |
| ST40-31 | 3NA+1NK | 40A | 230VAC | 6,4W | 3 | 241 gr | 16mm² |
| ST63-40 | 4Hayır | 63A | 230VAC | 6,4W | 3 | 241 gr | 16mm² |
| ST63-40/24 | 4Hayır | 63A | 24VAC | 6,4W | 3 | 241 gr | 16mm² |
| ST63-31 | 3NA+1NK | 63A | 230VAC | 6,4W | 3 | 241 gr | 16mm² |
| ST100-20 | 2Hayır | 100A | 230VAC | 6,4W | 3 | 305g | 25mm² |
| ST100-40 | 4Hayır | 100A | 230VAC | 9,0W | 6 | 617 gr | 25mm² _ |
Teknik Veri:
|
Besleme gerilimi |
ana devre 250 VAC |
|
Bobin besleme gerilimi |
220÷240VAC |
|
ana kontakların yük kapasitesi |
AC-7a: 63A, AC-7b: 25A |
|
PIN konfigürasyonu |
4×HAYIR |
|
Ana parça akımı |
63A |
|
Terazi |
0,14 kilo |
|
Güç tüketimi |
açma -53 VA, çalışma - 6,5 VA (2,1 W) |
|
Çalışma sıcaklığı |
çalışma: -25÷55°C, depolama: -40÷80°C |
|
Boyutlar |
54×85×65mm |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
