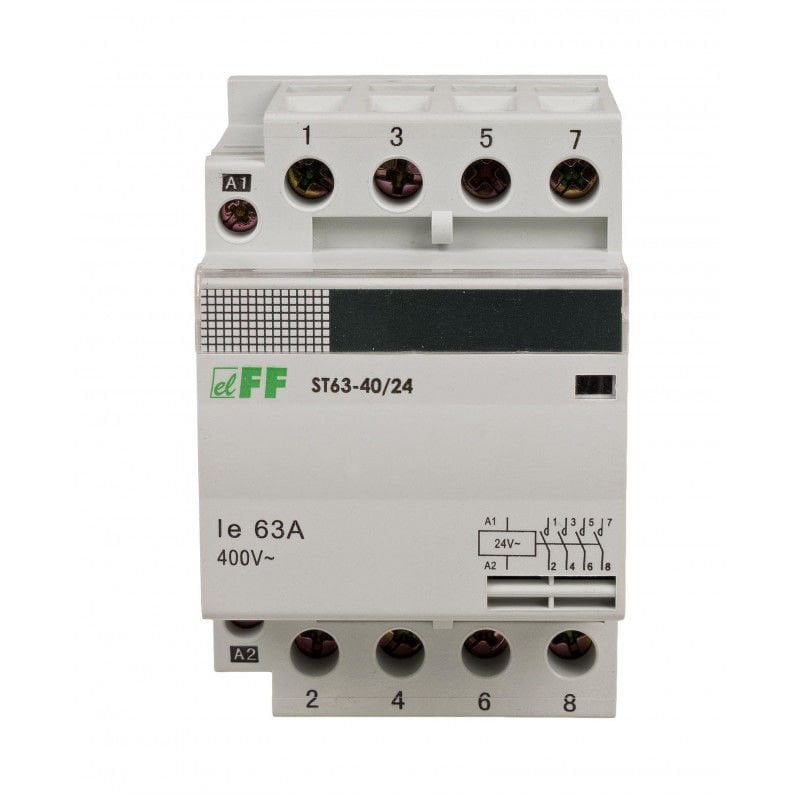

ST63-40 modüler kontaktör 24 V AC/DC
ST63-40-24ACDC, 5902431672878
Ürün Açıklaması
Modüler kontaktörAkım 63 A
Gerilim 24 V AC/DC
Anahtarlama kapasitesi AC1 24 kW
Anahtarlama kapasitesi AC3 8,5 kW 35 mm ray üzerine doğrudan montaj için modüler gövdede
elektromanyetik kontaktör .
Elektromanyetik modüler kontaktör. Bu nedir?
Elektromanyetik kontaktör, yüksek güçlü elektrik devrelerini açıp kapatmak için kullanılan bir cihazdır.
En iyi kontaktör nasıl seçilir?
Kontaktör seçerken aşağıdaki parametrelere dikkat ediyoruz:
- izin verilen güç,
- Kişilerin sayısı ve konfigürasyonu,
- Elektromıknatıs bobinine güç kaynağı.
Elektromanyetik kontaktör. Çalışma prensibi
Kontaktör bobinine besleme gerilimi uygulanması kontağın değişmesine neden olacaktır. Kontaktörün anahtarlama durumu pencerede kırmızı bir işaretle gösterilir. Elektrik kesintisinden sonra kontaklar orijinal konumlarına döner.
| tip | kişiler | AC1 akımı | kestirme. Ve | güç | mod | Terazi | kelepçeler |
| ST25-20 | 2Hayır | 25A | 230VAC | 1,2W | 1 | 106 gr | 4 mm² |
| ST25-20/24 | 2Hayır | 25A | 24VAC | 1,2W | 1 | 106 gr | 4 mm² |
| ST25-11 | 1NA+1NK | 25A | 230VAC | 1,2W | 1 | 106 gr | 4 mm² |
| ST25-30 | 3Hayır | 25A | 230VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST25-31 | 3NA+1NK | 25A | 230VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST25-31/24 | 3NA+1NK | 25A | 24VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST25-40 | 4Hayır | 25A | 230VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST25-40/24 | 4Hayır | 25A | 24VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST25-04 | 4NC | 25A | 230VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST25-22 | 2NA+2NK | 25A | 230VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST40-40 | 4Hayır | 40A | 230VAC | 6,4W | 3 | 241 gr | 16 mm² |
| ST40-40/24 | 4Hayır | 40A | 24VAC | 6,4W | 3 | 241 gr | 16 mm² |
| ST40-31 | 3NA+1NK | 40A | 230VAC | 6,4W | 3 | 241 gr | 16 mm² |
| ST63-40 | 4Hayır | 63A | 230VAC | 6,4W | 3 | 241 gr | 16 mm² |
| ST63-40/24 | 4Hayır | 63A | 24VAC | 6,4W | 3 | 241 gr | 16 mm² |
| ST63-31 | 3NA+1NK | 63A | 230VAC | 6,4W | 3 | 241 gr | 16 mm² |
| ST100-20 | 2Hayır | 100A | 230VAC | 6,4W | 3 | 305 gr | 25 mm² |
| ST100-40 | 4Hayır | 100A | 230VAC | 9,0W | 6 | 617 gr | 25 mm² |
Teknik Veri:
|
Bobin besleme gerilimi |
24V AC/DC |
|
İletişim yapılandırması |
4×HAYIR |
|
Ana parça akımı |
63A |
|
Anahtarlama gücü kategorisi AC1 (230V) |
24 kW |
|
Anahtarlama gücü kategorisi AC3 (230V) |
8,5 kW |
|
Modül |
3 |
|
Standart hayır |
IEC 61095 |
|
Elektriksel dayanıklılık |
1x10⁵ |
|
Mekanik elektriksel dayanıklılık |
1x10⁶ |
|
Terazi |
241 gr |
|
Vidalı terminaller |
16 mm² |
|
Yalıtım voltajı |
4 kV |
|
Güç tüketimi |
6,4W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
ST beyanı CE 2023 (179,25k)
