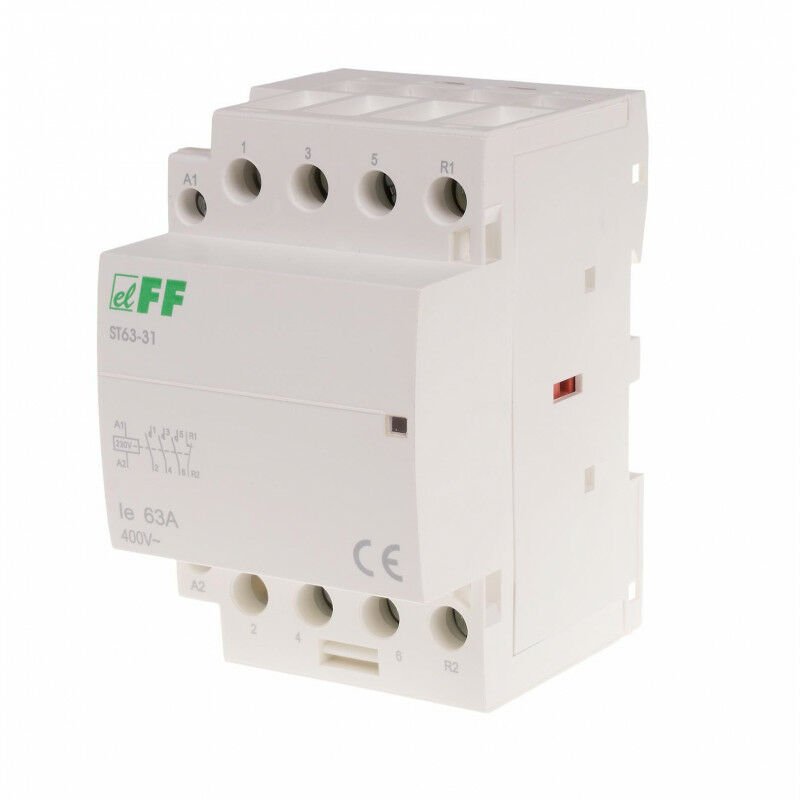

ST63-31 modüler kontaktör
ST63-31, 5908312594215
Ürün Açıklaması
Modüler kontaktörAkım 63 A
Gerilim 230 V AC
Anahtarlama kapasitesi AC1 24 kW
Anahtarlama kapasitesi AC3 8,5 kW 35 mm ray üzerine doğrudan montaj için modüler muhafazada elektromanyetik
kontaktör .
Kontaktör çalışma prensibi
Kontaktör bobinine besleme gerilimi uygulanması kontağın değişmesine neden olacaktır. Kontaktörün anahtarlama durumu pencerede kırmızı bir işaretle gösterilir. Elektrik kesintisinden sonra kontaklar orijinal konumlarına döner.
Kontaktör ne için kullanılır?
Kontaktörler yüksek güçlü yükleri açmak için kullanılır. Öncelikle düşük akım devrelerini açmak için kullanacağımız rölelerin aksine.
| tip | kişiler | AC1 akımı | kestirme. Ve | güç | mod | Terazi | kelepçeler |
| ST25-20 | 2Hayır | 25A | 230VAC | 1,2W | 1 | 106 gr | 4 mm² |
| ST25-20/24 | 2Hayır | 25A | 24VAC | 1,2W | 1 | 106 gr | 4 mm² |
| ST25-11 | 1NA+1NK | 25A | 230VAC | 1,2W | 1 | 106 gr | 4 mm² |
| ST25-30 | 3Hayır | 25A | 230VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST25-31 | 3NA+1NK | 25A | 230VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST25-31/24 | 3NA+1NK | 25A | 24VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST25-40 | 4Hayır | 25A | 230VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST25-40/24 | 4Hayır | 25A | 24VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST25-04 | 4NC | 25A | 230VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST25-22 | 2NA+2NK | 25A | 230VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST40-40 | 4Hayır | 40A | 230VAC | 6,4W | 3 | 241 gr | 16 mm² |
| ST40-40/24 | 4Hayır | 40A | 24VAC | 6,4W | 3 | 241 gr | 16 mm² |
| ST40-31 | 3NA+1NK | 40A | 230VAC | 6,4W | 3 | 241 gr | 16 mm² |
| ST63-40 | 4Hayır | 63A | 230VAC | 6,4W | 3 | 241 gr | 16 mm² |
| ST63-40/24 | 4Hayır | 63A | 24VAC | 6,4W | 3 | 241 gr | 16 mm² |
| ST63-31 | 3NA+1NK | 63A | 230VAC | 6,4W | 3 | 241 gr | 16 mm² |
| ST100-20 | 2Hayır | 100A | 230VAC | 6,4W | 3 | 305 gr | 25 mm² |
| ST100-40 | 4Hayır | 100A | 230VAC | 9,0W | 6 | 617 gr | 25 mm² |
Teknik Veri:
|
Bobin besleme gerilimi |
230VAC |
|
İletişim yapılandırması |
3×HAYIR+1×NK |
|
Ana parça akımı |
63A |
|
Anahtarlama gücü kategorisi AC1 (230V) |
24 kW |
|
Anahtarlama gücü kategorisi AC3 (230V) |
8,5 kW |
|
Modül |
3 |
|
Standart hayır |
IEC 61095 |
|
Elektriksel dayanıklılık |
1x10⁵ |
|
Mekanik elektriksel dayanıklılık |
1x10⁶ |
|
Terazi |
241 gr |
|
Vidalı terminaller |
16 mm² |
|
Yalıtım voltajı |
4 kV |
|
Güç tüketimi |
6,4W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
