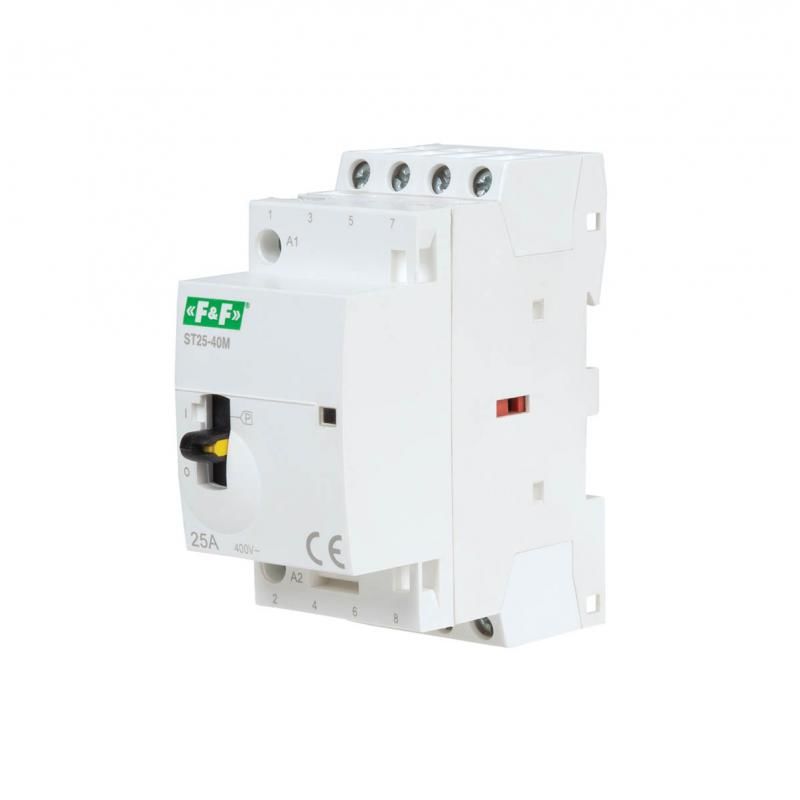

ST25-40-M modüler kontaktör
ST25-40-M, 5902431673998
Ürün Açıklaması
ST25-40-M Manuel kontrollü modüler kontaktörAkım 25 A.
Gerilim 250 V AC. Modüler muhafazada
elektromanyetik kontaktör . 35 mm ray üzerine doğrudan montaj .
35 mm ray üzerine doğrudan montaj için modüler muhafazalarda elektromanyetik kontaktörler. Alındaki ek bir manipülatör, kontaktör kontaklarının manuel olarak kontrol edilmesini sağlar (bobin durumu ne olursa olsun) - bu, örneğin kurulum/bakım çalışmaları sırasında devrelerin manuel olarak bağlanmasına veya bağlantısının kesilmesine olanak tanır.
Kontaktör çalışması
Kontaktörün çalışması, çalışma modu anahtarının ayarına bağlıdır:
"I" konumu (üst konum)
Kontaktör bobinine enerji verilmezse kontaktör kontakları kapalıdır. Güç kaynağını kontaktöre bağladıktan sonra anahtar otomatik olarak "Otomatik" konuma geçer ve o andan itibaren
otomatik modda çalışır. Kontaktörün güç kaynağına bakılmaksızın kontakları kapalı konumda kilitlemek için "I" konumunda sarı kilitleme kolunu sola hareket ettirin.
"Otomatik" konum (orta konum)
Güç uygulanması kontaktörü açar ve kontakları kapatır. Güç kaynağının bağlantısı kesildikten sonra kontaktör kapatılır ve kontaklar açılır.
"O" konumu (alt konum)
Kontaktörün kontakları, besleme geriliminin varlığına bakılmaksızın açık kalır.
ST25-40-M Manuel kontrollü modüler kontaktör
| tip | kişiler | AC1 akımı | kestirme. Tekrar | güç | mod | Terazi | kelepçeler |
| ST25-20 | 2Hayır | 25A | 230V AC | 1,2W | 1 | 106g | 4mm² |
| ST25-20/24 | 2Hayır | 25A | 24VAC | 1,2W | 1 | 106g | 4mm² |
| ST25-11 | 1NA+1NK | 25A | 230V AC | 1,2W | 1 | 106g | 4mm² |
| ST25-30 | 3Hayır | 25A | 230V AC | 4.0W | 2 | 168g | 6mm² |
| ST25-31 | 3NA+1NK | 25A | 230V AC | 4.0W | 2 | 168g | 6mm² |
| ST25-31/24 | 3NA+1NK | 25A | 24VAC | 4.0W | 2 | 168g | 6mm² |
| ST25-40 | 4Hayır | 25A | 230V AC | 4.0W | 2 | 168g | 6mm² |
| ST25-40/24 | 4Hayır | 25A | 24VAC | 4.0W | 2 | 168g | 6mm² |
| ST25-04 | 4NC | 25A | 230V AC | 4.0W | 2 | 168g | 6mm² |
| ST25-22 | 2NA+2NK | 25A | 230V AC | 4.0W | 2 | 168g | 6mm² |
| ST40-40 | 4Hayır | 40A | 230V AC | 6,4W | 3 | 241 gr | 16mm² |
| ST40-40/24 | 4Hayır | 40A | 24VAC | 6,4W | 3 | 241 gr | 16mm² |
| ST40-31 | 3NA+1NK | 40A | 230V AC | 6,4W | 3 | 241 gr | 16mm² |
| ST63-40 | 4Hayır | 63A | 230V AC | 6,4W | 3 | 241 gr | 16mm² |
| ST63-40/24 | 4Hayır | 63A | 24VAC | 6,4W | 3 | 241 gr | 16mm² |
| ST63-31 | 3NA+1NK | 63A | 230V AC | 6,4W | 3 | 241 gr | 16mm² |
| ST100-20 | 2Hayır | 100A | 230V AC | 6,4W | 3 | 305g | 25mm² |
| ST100-40 | 4Hayır | 100A | 230V AC | 9,0W | 6 | 617 gr | 25mm² _ |
Teknik Veri:
|
Besleme gerilimi |
ana devre 250 VAC |
|
Bobin besleme gerilimi |
220÷240VAC |
|
ana kontakların yük kapasitesi |
AC-7a: 25A, AC-7b: 9A |
|
PIN konfigürasyonu |
4×HAYIR |
|
Ana parça akımı |
25A |
|
Terazi |
0,14 kilo |
|
Güç tüketimi |
açma - 34 VA, çalıştırma - 4,6 VA (1,6 W) |
|
Çalışma sıcaklığı |
çalışma: -25÷55°C, depolama: -40÷80°C |
|
Boyutlar |
36×85×65mm |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
