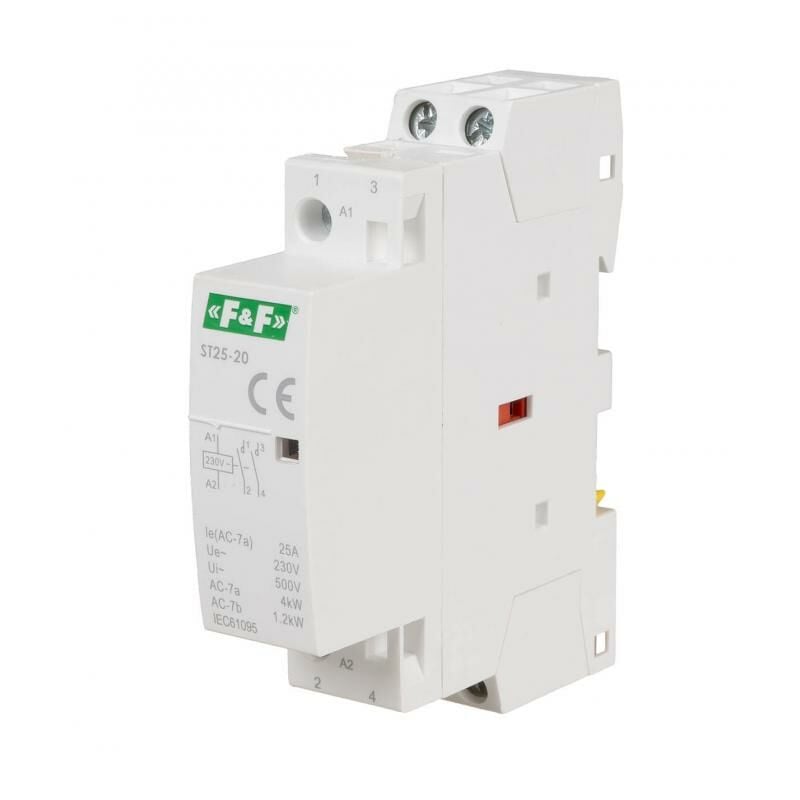

ST25-20 modüler kontaktör
ST25-20, 5908312593997
Ürün Açıklaması
ST25-20 modüler kontaktörAkım 25 A.
Gerilim 230 V AC.
Anahtarlama gücü AC1 4 kW.
Anahtarlama gücü AC3 1,3 kW. Modüler muhafazada
elektromanyetik kontaktör . 35 mm ray üzerine doğrudan montaj .
Modüler kontaktörün çalışma prensibi
Besleme geriliminin modüler kontaktörün bobinine uygulanması kontağı anahtarlayacaktır . Kontaktör aktivasyon durumu pencerede kırmızı bir işaretle gösterilir. Elektrik kesintisinden sonra kontaklar orijinal konumlarına döner.
ST25-20 modüler kontaktör
| tip | kişiler | AC1 akımı | kestirme. Tekrar | güç | mod | Terazi | kelepçeler |
| ST25-20 | 2Hayır | 25A | 230V AC | 1,2W | 1 | 106g | 4mm² |
| ST25-20/24 | 2Hayır | 25A | 24VAC | 1,2W | 1 | 106g | 4mm² |
| ST25-11 | 1NA+1NK | 25A | 230V AC | 1,2W | 1 | 106g | 4mm² |
| ST25-30 | 3Hayır | 25A | 230V AC | 4.0W | 2 | 168g | 6mm² |
| ST25-31 | 3NA+1NK | 25A | 230V AC | 4.0W | 2 | 168g | 6mm² |
| ST25-31/24 | 3NA+1NK | 25A | 24VAC | 4.0W | 2 | 168g | 6mm² |
| ST25-40 | 4Hayır | 25A | 230V AC | 4.0W | 2 | 168g | 6mm² |
| ST25-40/24 | 4Hayır | 25A | 24VAC | 4.0W | 2 | 168g | 6mm² |
| ST25-04 | 4NC | 25A | 230V AC | 4.0W | 2 | 168g | 6mm² |
| ST25-22 | 2NA+2NK | 25A | 230V AC | 4.0W | 2 | 168g | 6mm² |
| ST40-40 | 4Hayır | 40A | 230V AC | 6,4W | 3 | 241 gr | 16mm² |
| ST40-40/24 | 4Hayır | 40A | 24VAC | 6,4W | 3 | 241 gr | 16mm² |
| ST40-31 | 3NA+1NK | 40A | 230V AC | 6,4W | 3 | 241 gr | 16mm² |
| ST63-40 | 4Hayır | 63A | 230V AC | 6,4W | 3 | 241 gr | 16mm² |
| ST63-40/24 | 4Hayır | 63A | 24VAC | 6,4W | 3 | 241 gr | 16mm² |
| ST63-31 | 3NA+1NK | 63A | 230V AC | 6,4W | 3 | 241 gr | 16mm² |
| ST100-20 | 2Hayır | 100A | 230V AC | 6,4W | 3 | 305g | 25mm² |
| ST100-40 | 4Hayır | 100A | 230V AC | 9,0W | 6 | 617 gr | 25mm² _ |
Bu ürüne ilk yorumu siz yapın!
KURULUM VİDEOSU:
ST25 - Kullanım Kılavuzu (814.34k)
ST25-20 CAD dxf diyagramı (359,45k)
ST Beyanı CE 2023 (179,25k
Teknik Veri:
|
Bobin besleme gerilimi |
230V AC |
|
PIN konfigürasyonu |
2 × HAYIR |
|
Ana parça akımı |
25A |
|
Anahtarlama gücü kategorisi AC1 (230V) |
4 kW |
|
Anahtarlama gücü kategorisi AC3 (230V) |
1,3kW |
|
Standart hayır |
IEC 61095 |
|
Elektrik ömrü |
1x10⁵ |
|
Mekanik dayanıklılık |
1x10⁶ |
|
Terazi |
106g |
|
vidalı terminaller |
4mm² |
|
Yalıtım voltajı |
4 kV |
|
Güç tüketimi |
1,2W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
1 modül (18mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
