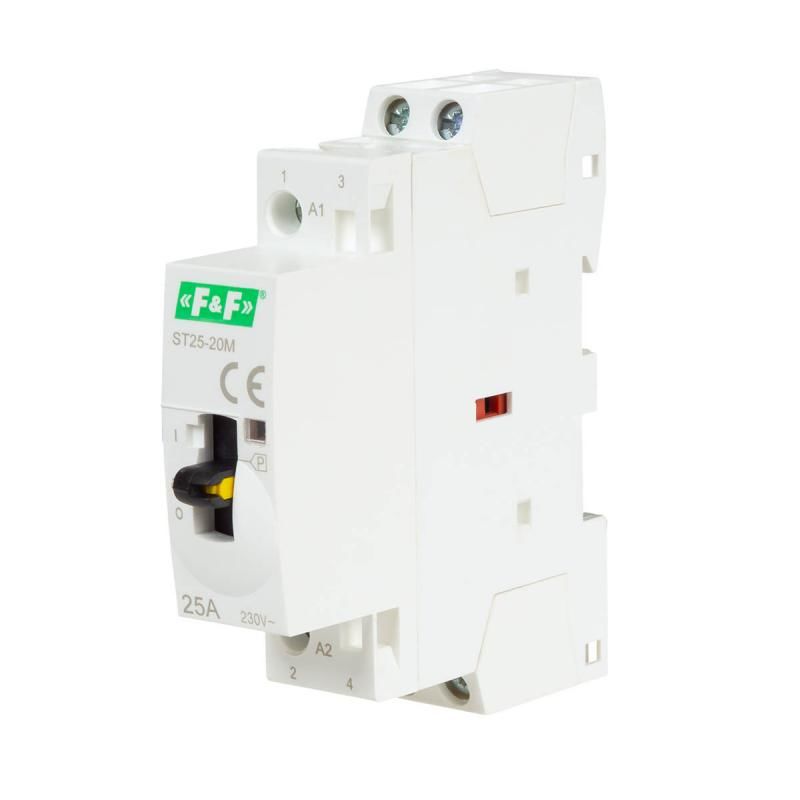

ST25-20-M modüler kontaktör
ST25-20-M, 5902431673837
Ürün Açıklaması
Manuel kontrol için manipülatörlü modüler kontaktörAkım 25 A.
Gerilim 250 V AC.
ST25-20-M . Manipülatörlü elektromanyetik kontaktör
" M " sembolü ile işaretlenen kontaktör serisinin ön tarafında ilave bir manipülatör bulunmaktadır. Bu , bobin durumuna bakılmaksızın kontakların manuel olarak kontrol edilmesini mümkün kılar . Bu, örneğin kurulum/bakım çalışmaları sırasında devreleri manuel olarak bağlamanıza veya ayırmanıza olanak tanır. ST25-20-M modüler elektromanyetik kontaktör, bir santraldeki veriyoluna monte edilmek üzere tasarlanmıştır .
ST23-20-M elektromanyetik kontaktör nasıl çalışır ?
Çalışma, çalışma modu anahtarının ayarına bağlıdır:
"I" konumu (üst konum)
Kontaktör bobinine enerji verilmezse kontaktör kontakları kapalıdır. Kontaktör güç kaynağını bağladıktan sonra anahtar otomatik olarak "Otomatik" konuma geçer ve o andan itibaren
otomatik modda çalışır. Kontaktör güç kaynağından bağımsız olarak kontakları açık konumda kilitlemek için sarı kilit kolunu sola, "I" konumuna getirin.
"Otomatik" konum (orta konum)
Güç uygulanması kontaktörü açar ve kontakları kapatır. Güç kaynağının bağlantısını kestikten sonra kontaktör kapanır ve kontaklar açılır.
"O" konumu (alt konum)
Kontaktör kontakları, besleme geriliminin varlığına bakılmaksızın açık kalır.
| tip | kişiler | AC1 akımı | kestirme. Ve | güç | mod | Terazi | kelepçeler |
| ST25-20 | 2Hayır | 25A | 230VAC | 1,2W | 1 | 106 gr | 4 mm² |
| ST25-20/24 | 2Hayır | 25A | 24VAC | 1,2W | 1 | 106 gr | 4 mm² |
| ST25-11 | 1NA+1NK | 25A | 230VAC | 1,2W | 1 | 106 gr | 4 mm² |
| ST25-30 | 3Hayır | 25A | 230VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST25-31 | 3NA+1NK | 25A | 230VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST25-31/24 | 3NA+1NK | 25A | 24VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST25-40 | 4Hayır | 25A | 230VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST25-40/24 | 4Hayır | 25A | 24VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST25-04 | 4NC | 25A | 230VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST25-22 | 2NA+2NK | 25A | 230VAC | 4,0W | 2 | 168 gram | 6 mm² |
| ST40-40 | 4Hayır | 40A | 230VAC | 6,4W | 3 | 241 gr | 16 mm² |
| ST40-40/24 | 4Hayır | 40A | 24VAC | 6,4W | 3 | 241 gr | 16 mm² |
| ST40-31 | 3NA+1NK | 40A | 230VAC | 6,4W | 3 | 241 gr | 16 mm² |
| ST63-40 | 4Hayır | 63A | 230VAC | 6,4W | 3 | 241 gr | 16 mm² |
| ST63-40/24 | 4Hayır | 63A | 24VAC | 6,4W | 3 | 241 gr | 16 mm² |
| ST63-31 | 3NA+1NK | 63A | 230VAC | 6,4W | 3 | 241 gr | 16 mm² |
| ST100-20 | 2Hayır | 100A | 230VAC | 6,4W | 3 | 305 gr | 25 mm² |
| ST100-40 | 4Hayır | 100A | 230VAC | 9,0W | 6 | 617 gr | 25 mm² |
Teknik Veri:
|
Besleme gerilimi |
ana devre 250 V AC |
|
Bobin besleme gerilimi |
220÷240 VAC |
|
Ana kontakların yük kapasitesi |
AC-7a: 25 A, AC-7b: 9 A |
|
İletişim yapılandırması |
2 × HAYIR |
|
Ana parça akımı |
25A |
|
Terazi |
0,14 kilo |
|
Güç tüketimi |
açma - 9,2 VA, çalışma - 2,7 VA (1,2 W) |
|
Çalışma sıcaklığı |
çalışma: -25÷55°C, depolama: -40÷80°C |
|
Boyutlar |
18×85×65mm |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
