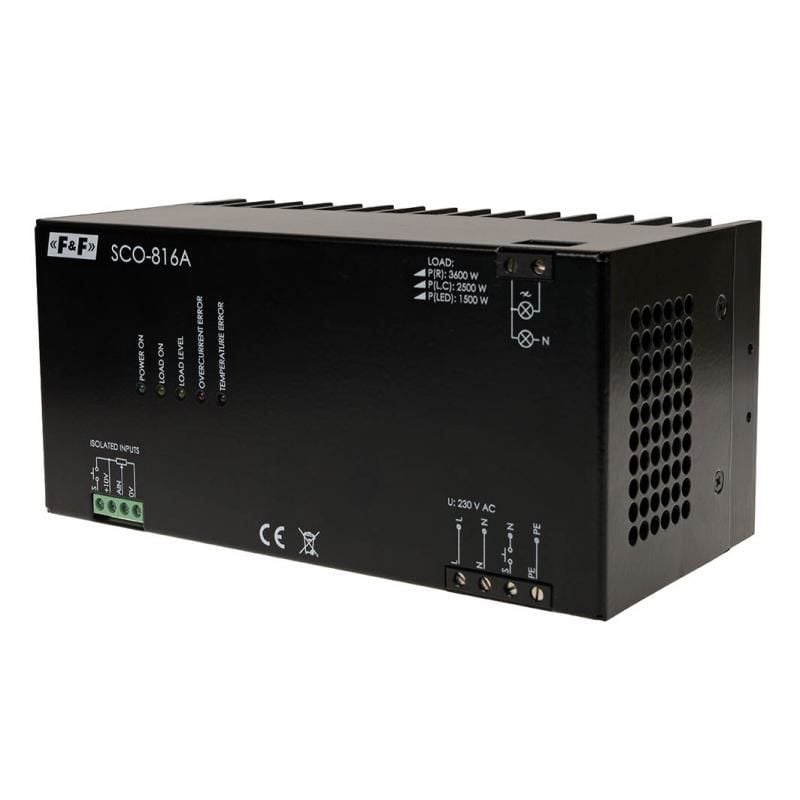

SCO-816A 230V aydınlatma dimmer
SCO-816A, 5902431671994
Ürün Açıklaması
YÜKSEK GÜÇ ALICILARI İÇİN1÷10 V analog girişli
Montaj: 35 mm ray üzerinde
Üniversal aydınlatma kısıcı, aydınlatmanın parlaklığını ayarlamanıza olanak tanır.
Kullanım amacı
SCO-816A evrensel karartıcı, akkor ve halojen lambalar, toroidal transformatörler ve ayarlanabilir elektronik transformatörler, kısılabilir LED ampuller ve kısılabilir enerji tasarruflu LED lambalar gibi kısılabilir yüksek güç kaynaklarının parlaklığını kontrol etmek için tasarlanmıştır .
Çalıştırma
ON/OFF kontrol girişine bağlı butona kısa bir süre basıldıktan sonra aydınlatma açılır ve kapanır.
Parlaklık seviyesi , AIN analog girişine uygulanan kontrol voltajınındeğerine bağlı olacaktırKontrol voltajının değeri ile aydınlatma devrelerindeki çıkış voltajı arasındaki ilişki aşağıdaki özelliklerde gösterilmiştir: SCO
-816A üniversal karartıcı ayrıca aşağıdakilerle donatılmıştır:
- hafif aydınlatma açma ve kapama fonksiyonu;
- Termal koruma;
- akım aşırı yük kontrolü;
- dahili yavaş atan sigorta 20 A;
- 230 V AC şebeke gerilimi veya düşük gerilim DC ile kontrol edilen bir AÇMA/KAPAMA düğmesi bağlama imkanı.
DİKKAT!
Gerçek yük limiti, ortam sıcaklığına bağlı olacaktır.
Çalışma sıcaklığı sınır değeri aşarsa, izin verilen yük değeri
azaltılır.
Yük
3500W - dirençli yük: akkor ve halojen lambalar.
2300W - endüktif ve kapasitif yük: toroidal transformatörler, ayarlanabilir elektronik transformatörler, kısılabilir LED ve ESL ampuller.
Teknik Veri:
|
Besleme gerilimi |
230VAC |
|
Kurulum |
3 telli |
|
Kontrol |
AÇIK/KAPALI 230 V AC veya 9÷12 V DC |
|
Yürütme öğesi |
transistör |
|
akım sınırı |
16A |
|
Durum hafızası |
EVET |
|
Güç kesintisinden sonra durum belleği |
HAYIR |
|
Bağlı lambaların maksimum gücü |
3600W (R), 2500W (L veya C), 1500W (LED) |
|
Soğutma |
dahili fan |
|
Fan aktivasyon sıcaklığı |
45°C |
|
Kasanın içindeki maksimum sıcaklık |
65°C |
|
Başvuru |
akkor aydınlatma, halojen aydınlatma, LED (kısılabilir), toroidal transformatörler, elektronik transformatörler (ayarlanabilir), floresan lambalar (kısılabilir) |
|
Yükleme kontrolü |
0'da açma veya kapama (evrensel yükler) |
|
Parlaklık seviyesi kontrolü |
voltaj 1÷10V DC |
|
Parlatma/karartma süresi |
1 saniye |
|
Dahili aşırı akım koruması |
yavaş atan sigorta 20 A (6,3×32 mm) |
|
Güç bağlantısı |
terminaller 4 mm², tork 0,5 Nm |
|
Bağlantı - alçak gerilim devreleri |
terminaller 2,5 mm², tork 0,4 Nm |
|
Sıkma torku |
0,5 Nm |
|
Güç tüketimi |
5W'ın altında |
|
Çalışma sıcaklığı |
0 ÷ 40 °C |
|
boyutlar |
190G x 90Y x 93D (mm) |
|
Kurulum |
Montaj plakası |
|
güvenlik seviyesi |
IP20 |
