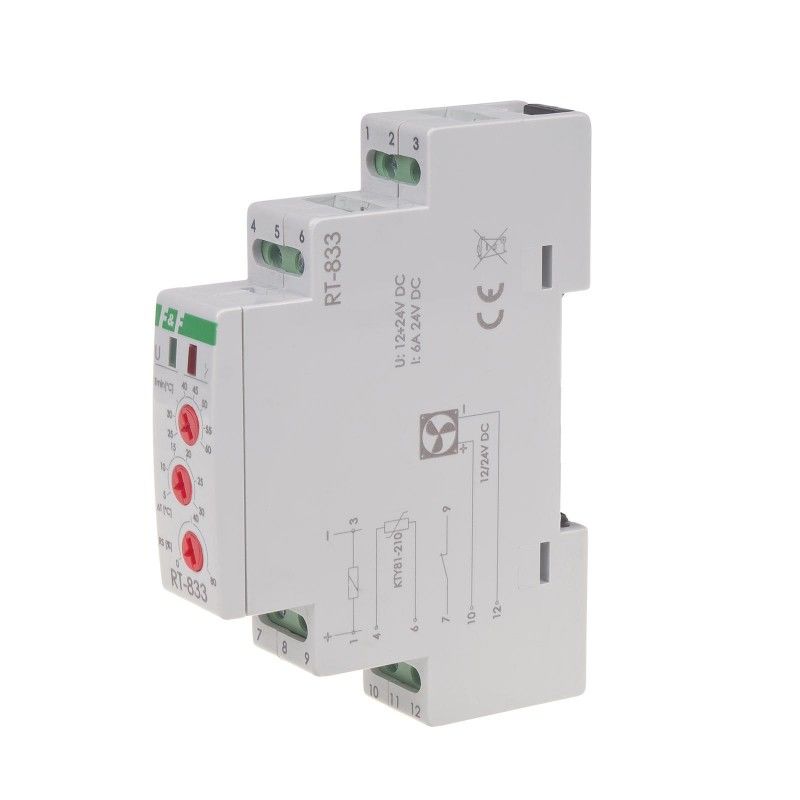

RT-833 sıcaklık kontrol cihazı
RT-833, 5908312598596
Ürün Açıklaması
Fan hızı düzenlemesi ile .Kontrolör, sıcaklığın bir fonksiyonu olarak kontrol kabinlerindeki (veya benzer kurulumlardaki) 12/24 V DC fanların dönüş hızını doğrudan kontrol etmek üzere tasarlanmıştır.
Çalışma
Sıcaklık, ayarlanan Tmin değerinin üzerine çıktığında fan açılacaktır. Dönüş hızı , ölçülen sıcaklık ve kontrol cihazı ayarlarıyla orantılı olacaktır:
- Tmin sıcaklığı için dönme hızı, ayarlanan minimum hıza eşit olacaktır;
- Tmin + Δ sıcaklığı için dönme hızı %100'dür;
- Tmin<>Tmin+Δ aralığındaki bir sıcaklık için dönme hızı, ayarlanan minimumdan hızın %100'üne kadar olan aralıkta orantılı olarak haritalanacaktır.
RT-833 sıcaklık regülatöründe, regülatöre çok yüksek sıcaklık veya hasar (güç kaynağı yok) sinyali veren bir röle çıkışı bulunur . Normal çalışma sırasında 7-9 numaralı kontak açıktır. Ölçülen sıcaklık 3 dakika boyunca maksimum değerden (Tmin+Δ) yüksekse kontak aktif hale gelecektir. Kontrolörün hasar görmesi veya güç kaynağının olmaması durumunda , bir hata sinyali vermek için 7-9 numaralı kontaklar kullanılabilir. Düşük hızlarda motorun durması problemini önlemek için kontrol ünitesinde maksimum hızda çalıştırma fonksiyonu bulunur. Fan maksimum hızda çalışır ve ardından uygun değere kadar frenlenir.
Teknik Veri:
|
Besleme gerilimi |
12÷24VDC |
|
Ölçüm doğruluğu |
±1°C |
|
Sıcaklık probu |
RT/RT2 |
|
DC yük akımı (7-9) |
6A |
|
İletişim (yük) |
ayrılmış 1 x NA/NK (10 A) |
|
Sıcaklık ayar aralığı Tmin |
25÷60°C |
|
Sıcaklık kontrol aralığı ΔT |
5÷30°C |
|
Başlangıç hızı ayarı |
0÷80% |
|
Bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Güç tüketimi: bekleme/çalışma |
0,05W/0,6W |
|
Çalışma sıcaklığı |
-15 ÷ 50°C |
|
Boyutlar |
1 modül (18 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
