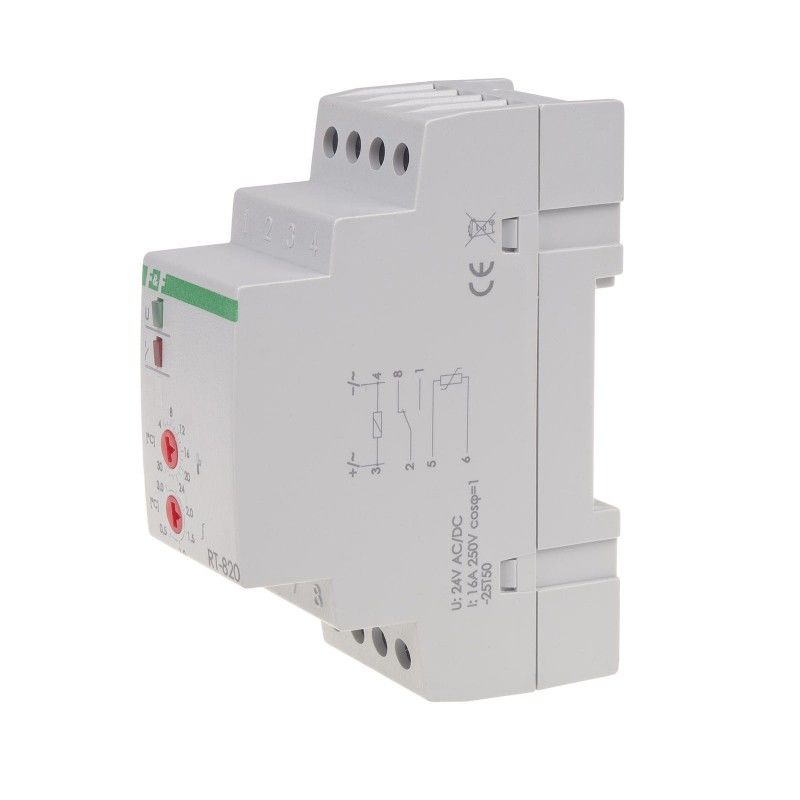

RT-820 sıcaklık kontrol cihazı
RT-820, 5908312595700
Ürün Açıklaması
Genel kullanım için sıcaklık kontrol cihazı .Sıcaklık aralığı 4÷30°C.
Isıtma veya havalandırma cihazlarını kontrol eder.
Sıcaklık kontrol cihazı nasıl çalışır?
İstenilen ortam sıcaklığına ulaşılıncaya kadar ısıtma cihazı çalıştırılır. Röle kontağı 2-1 konumundadır.
Ayarlanan sıcaklığa ulaştıktan sonra kontak 2-8 konumuna geçer. Isıtma cihazı kapalı veya havalandırma cihazı açık.
Sıcaklıktaki histerezis değeri kadar bir düşüş, ayarlanan sıcaklığa ulaşılana kadar ısıtma cihazını tekrar açacaktır (kontaklar 2-1 kapalı).
RT-820 Sıcaklık Kontrol Cihazı için bağlantı şeması
Teknik veri:
|
Besleme gerilimi |
230VAC |
|
Yönetici unsur |
röle |
|
Maksimum yük akımı |
16A |
|
İletişim yapılandırması |
1 × NA/NK |
|
Kontak ayırma |
EVET |
|
Sıcaklık ayar aralığı |
4÷30°C |
|
Histerezis - ayarlanabilir |
0.5÷3°C |
|
Doğruluğun ayarlanması |
1°C |
|
Ölçüm doğruluğu |
±1°C |
|
Sıcaklık probu |
RT/RT2 |
|
Bağlantı |
4,0 mm² vidalı terminaller |
|
Sıkma torku |
0,5 nm |
|
Güç tüketimi |
1,1 W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
2 modül (35 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
