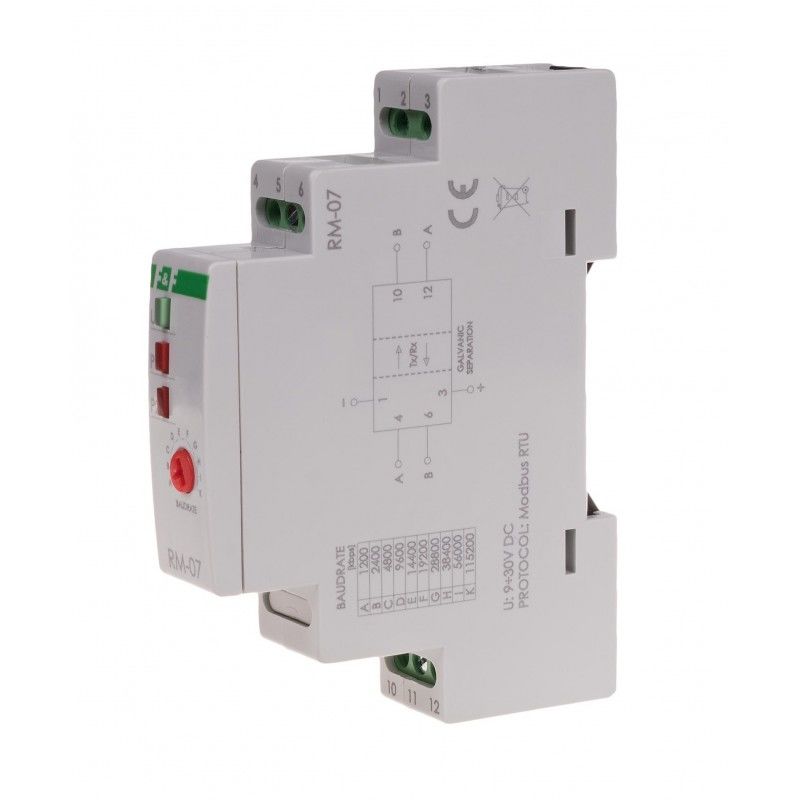

RM-07 ağ yükseltici/ayırıcı
Sipariş dizini: RM-07, EAN13:5908312596974
Ürün Açıklaması
RS-485 ağ tekrarlayıcı/ayırıcı .
RM-07 modülü, Modbus RTU iletimi için sinyal yükseltici ve RS-485 ağının galvanik ayırıcısı olarak hizmet eder.
Veri yolu aralığını genişletmenize ve daha fazla cihaz bağlamanıza izin vererek sinyali yükseltir . Ayrıca hatları dallara ayırmak ve onları elektromanyetik parazite karşı korumak için kullanılabilir.
Desteklenen hızlar [kbps]:
1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400, 56000, 115200.
Çalışma
Modül, sinyali her iki yönde de yükseltir. Galvanik ayırma, güç kaynağı 1-3 ile bağlantı noktası 10-12 ve bağlantı noktası 4-6 arasındadır.
Kazanç Uzun iletişim ağlarında sinyal amplifikasyonu
içinGenişletme Veri yolunu 32 alıcıdan oluşan başka bir grupla genişletmek için. 9600 baud hızı için 4 gruba kadar genişletme imkanı. Ayırma Bir grup alıcıyı, uzun iletişim ağları tarafından oluşturulan parazite karşı korumak için. Dallanma Uzun sinyal hatlarının dallanmasından kaynaklanan paraziti azaltmak için.
Şema
Teknik Veri:
|
Besleme gerilimi |
9÷30VDC |
|
Hız |
1200÷115200 bps |
|
Sistem akımı |
25mA |
|
galvanik ayırma |
1kV |
|
bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0.4Nm |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
boyutlar |
1 modül (18 mm) |
|
Kurulum |
35mm ray üzerinde |
|
güvenlik seviyesi |
IP20 |
