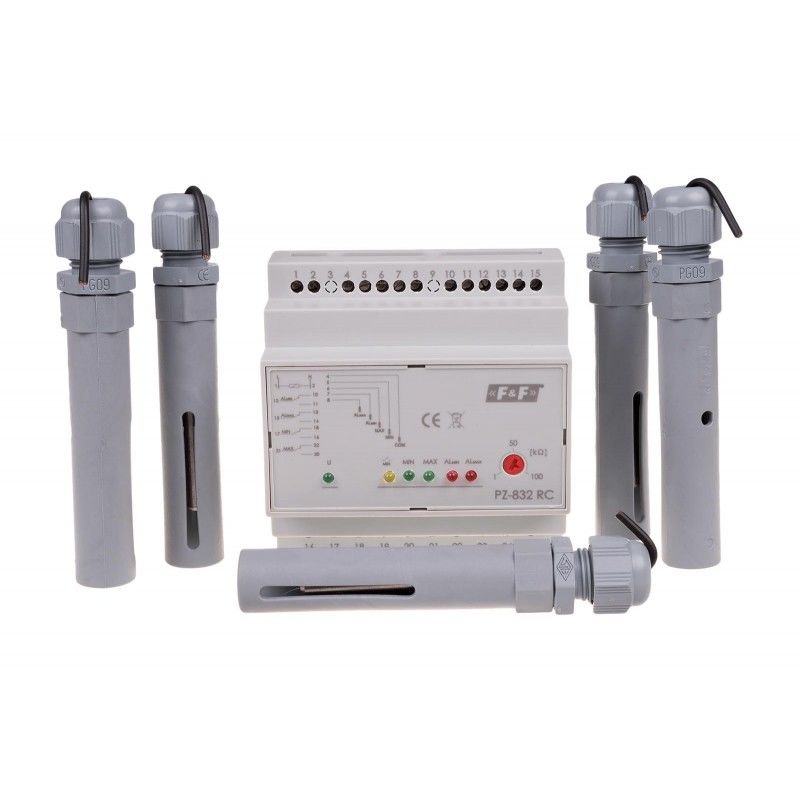

PZ-832 RC Sıvı seviye kontrol rölesi
PZ-832RC, 5908312594369
Ürün Açıklaması
PZ-832 RC Sıvı seviye kontrol rölesi İki durumlu.alarm durumları ile.
Ayarlanabilir hassasiyet ile.
PZ-832 röleleri, kurulu sel sondalarının seviyelerinde elektriği ileten sıvıların varlığını tespit etmek için kullanılır.
NOT - yağmur suyu seviyesini ölçmek için uygun değildir. Yağmur suyu seviyesini ölçmek için bir röle arıyorsanız PZ-829 RC-WD'yi öneririz.
Çalışma
Röle, kontrol edilen sıvının seviyesini belirlenen minimum ve maksimum durumlar içinde tutar.. Sıvı seviyesi MIN durumuna düştükten sonra (MIN ve COM elektrotları açık), MIN kontağı 17-16 konumuna (DOLDURMA işlemi) geçer ve MAKS kontağı 21-22 konumunda kalır. MAX durumuna ulaştıktan sonra (MAX ve COM elektrotları kısa devre), MIN röle kontağı 17-18 konumuna (BOŞALTMA işlemi) ve MAX kontağı 21-20 konumuna değiştirilir. Alarm durumu: ALMIN (KURU ÇALIŞMA durumu) - sıvı seviyesi ALMIN seviyesine düştükten sonra (ALMIN ve COM elektrotları açık), ALMIN kontağı 12-11 konumuna geçecektir; ALMAX (AŞMA durumu) - ALMAX durumuna ulaştıktan sonra (ALMAX ve COM elektrotları kısa devre), ALMAX röle kontağı 15-14 konumuna geçer. Durumların her biri, yani uygun seviye probu COM probu ile kısa devre yapmış, rölenin önündeki uygun LED'in yanmasıyla gösterilir. Sarı MIN LED'i, DOLDURMA çalışma durumunu göstermek için yanar.
Prob nasıl bağlanır
Elektrot probu, 1 mm²'ye kadar çekirdek çapına ve maksimum 100 m uzunluğa sahip bir tel ile bağlanır.
Dikkat!
4-5-6-7-8 terminalleri şebekeden ayrılmıştır.
Teknik Veri:
|
Besleme gerilimi |
230VAC |
|
Yürütme öğesi |
4 adet röle |
|
PIN konfigürasyonu |
4×NA/NK |
|
Kontak ayırma |
EVET |
|
MIN ve MAX yük akımı |
2x16A |
|
Geçerli ALmin ve ALmax'ı yükleyin |
2 adet 8A |
|
Açma gecikmesi |
1÷2 saniye |
|
Hassasiyet - ayarlanabilir |
1÷100kΩ |
|
Yağmur suyu ile işbirliği |
HAYIR |
|
Ölçüm çıkışlarının gerilimi |
6V |
|
Sel probu tipi |
5 adet PZ2 |
|
Prob kelepçeleri |
şebekeden bir trafo ile ayrılmış |
|
bağlantı |
4,0 mm² vidalı terminaller |
|
Sıkma torku |
0,5 Nm |
|
Güç tüketimi |
1,1 W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
boyutlar |
5 modül (87,5 mm) |
|
Kurulum |
35mm ray üzerinde |
|
güvenlik seviyesi |
IP20 |
