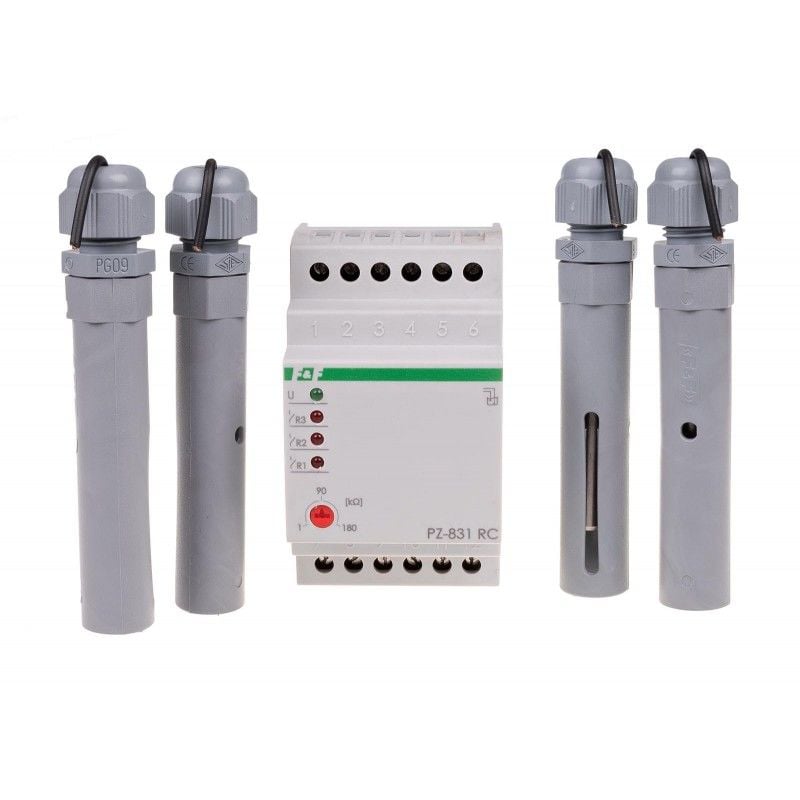

PZ-831 RC Sıvı seviye kontrol rölesi
PZ-831RC, 5908312592549
Ürün Açıklaması
PZ-831 RC Sıvı seviye kontrol rölesi - Üç durumlu sıvı seviye kontrol rölesi.Ayarlanabilir hassasiyet ile .
PZ-831 RC rölesi, taşma sondalarının montaj seviyelerinde elektriksel olarak iletken sıvıların varlığını algılar. Kontrollü sıvının minimum ve maksimum seviyelerini belirlenen aralıkta tutmanıza olanak tanır .
NOT - yağmur suyu seviyesini ölçmek için uygun değildir. Yağmur suyu seviyesini ölçmek için bir röle arıyorsanız PZ-829 RC-WD'yi öneririz.
Çalışma
Kuru durumda (tüm problar açık) tüm röle kontakları açıktır. COM ana sondası ile bir sonraki seviye sondasının bir sıvı ile kısa devre yapması, verilen sondaya atanan rölenin kontağını kapatacaktır. Örneğin, birinci seviye probu R1 su bastığında , COM taban probu ve R1 seviye probu kısa devre yapacaktır . Bu, 11-12 temasını kapatacaktır. Benzer şekilde R2 ve R3 seviye probları için . Sıvı seviyesi seviye probunun altına düştüğünde (COM probunun ve seviye probunun açılması), verilen proba atanan kontağı açacaktır.
Probların bağlanması
Elektrot probları (4 adet), 1 mm²'ye kadar damar çapına ve maksimum 100 m uzunluğa sahip bir kabloyla bağlanır.
Dikkat!
3-4-5-6 terminalleri şebekeden galvanik olarak ayrılmıştır.
Teknik Veri:
|
Besleme gerilimi |
230VAC |
|
Yürütme öğesi |
3 adet röle |
|
Maksimum yük akımı |
3×8A |
|
PIN konfigürasyonu |
3×HAYIR |
|
Kontak ayırma |
EVET |
|
Hassasiyet - ayarlanabilir |
1÷180kΩ |
|
Yağmur suyu ile işbirliği |
HAYIR |
|
Ölçüm çıkışlarının gerilimi |
6V |
|
Sel probu tipi |
4 adet PZ2 |
|
Prob kelepçeleri |
şebekeden bir trafo ile ayrılmış |
|
Kontak değiştirme gecikmesi |
maksimum 2 saniye |
|
bağlantı |
4,0 mm² vidalı terminaller |
|
Sıkma torku |
0,5 Nm |
|
Güç tüketimi |
1,1 W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
boyutlar |
3 modül (52,5 mm) |
|
Kurulum |
35mm ray üzerinde |
|
güvenlik seviyesi |
IP20 |
PZ-831 RC CAD dxf (395,89k)
PZ SAM CE bildirimi 2023 (178,94k)
