NOT - yağmur suyu seviyesini ölçmek için uygun değildir. Yağmur suyu seviyesini ölçmek için bir röle arıyorsanız  PZ-829 RC-WD'yi öneririz.

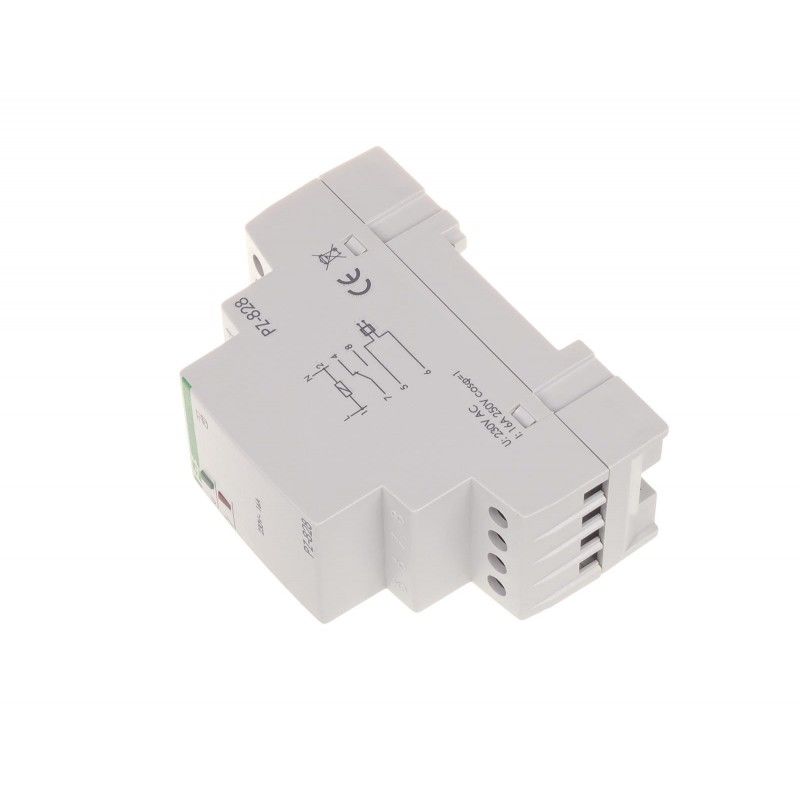

Sıvı seviye kontrol rölesi çalışması

Kuru olduğunda, röle kontağı 7-4 konumunda kalır. Prob sıvı ile dolduğunda (yani prob elektrotları kısa devre yaptığında), röle kontağı 7-8 konumuna geçer. Sıvı seviyesi düştükten sonra (prob elektrotları açılır), röle kontağı 7-4 konumuna geri döner.

Prob nasıl bağlanır?

Probun tasarımı düz bir yatay yüzeye, örneğin hidrovalfli bir odada, akış borularında veya bir çamaşırhanede zemine monte edilmesini sağlar. Bu sayede, elektrik devrelerinin eşzamanlı olarak kapatılması veya sesli veya ışıklı sinyalin (alarm) etkinleştirilmesiyle bir arızayı (bir odaya sıvı basması) hızlı bir şekilde tespit etmek mümkündür.

Prob kablosu 100 m'ye kadar uzatılabilir

5-6 girişine 10 adede kadar prob bağlanabilir - seri veya paralel olarak:
* seri olarak - birden fazla noktada bağımlı bir sıvı seviye kontrol sistemi için - rölenin çalışması için tüm bağlı sensörler aynı anda kısa devre yapılmalıdır * paralel olarak - birden fazla noktada



alternatif bir sıvı seviye kontrol sistemi için - bağlı sensörlerden en az biri kısa devre yapılmalıdır. Seri bağlandığında sensörlerin hassasiyeti azalır (iletkenlik azalır).




Dikkat!
Terminal 5-6 şebekeden ayrılmıştır.
