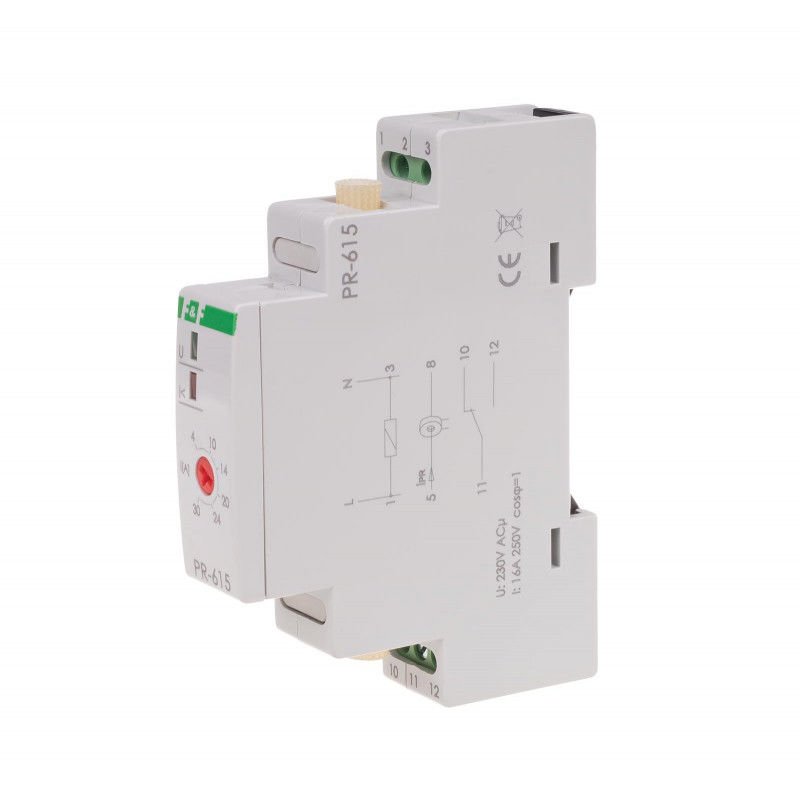

PR-615 öncelik rölesi
PR-615, 5908312596301
Ürün Açıklaması
35 mm ray üzerine montaj.Ayar aralığı 4÷30 A.
Alıcının güç kablosu için geçiş kanalıyla.
Uygulama: Akım devresine bağımsız olarak çalışabilen en az iki yüksek güçlü alıcı bağlandığında ve bunların eşzamanlı çalışması akım korumalarının etkinleştirilmesine neden olduğunda.
Röle, öncelik devrelerinin 16 A'dan büyük yük kapasitesine sahip olduğu sistemlerde kullanılır. Cihazda, alıcının akım kablosu için (maks. Ø = 4 mm) rölenin ölçüm sisteminden galvanik olarak ayrılmış bir geçiş kanalı bulunur.
PR-615 öncelik rölesi nasıl çalışır?
Potansiyometre, öncelikli devredeki akım tüketiminin değerini ayarlar; bunun üzerinde röle, öncelikli olmayan devrenin bağlantısını keser. Öncelikli devredeki akım tüketiminin ayarlanan eşiğin altına düşmesi, öncelikli olmayan devreyi otomatik olarak açacaktır . Alma zaten etkinse. öncelik rölesi alıcının açılmasını önleyecektir. öncelikli değil.
Dikkat!
Öncelikli alıcının akımı 15 A'dan yüksek olabilir. Yalnızca, rölenin geçiş kanalından geçen alıcının akım kablosunun (ölçüm sisteminden ayrılmış) kesitiyle sınırlıdır.
Direkt bağlantı durumunda öncelikli olmayan alıcının akımı 16 A'yı geçemez. Öncelikli olmayan alıcının akımı 16 A'yı geçerse ilave kontaktör kullanılması gerekir.
Teknik Veri:
|
Tip |
kanal aracılığıyla * |
|
Besleme gerilimi |
230VAC |
|
Yönetici unsur |
röle |
|
İletişim yapılandırması |
1 × NA/NK |
|
Kontak ayırma |
EVET |
|
Öncelikli olmayan yüklerin maksimum akımı |
Bir kontaktör kullanarak 16 A veya daha fazla |
|
Öncelikli alıcıların maksimum akımı |
açık delikli kablonun kesitiyle sınırlıdır (maks. Ø: 4 mm) |
|
Anahtarlama akımı |
4÷30A |
|
Anahtarlama gecikmesi |
0,1 saniye |
|
Dönüş gecikmesi |
0,1 saniye |
|
Güç geri dönüş histerezisi |
%10 |
|
Açık delik çapı |
4 mm |
|
Bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Güç tüketimi |
0,4W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
1 modül (18 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
* Ölçüm cihazın içerisinden alınmıştır. Öncelikli alıcının güç kablosu, röle muhafazasındaki delikten geçirilir.
