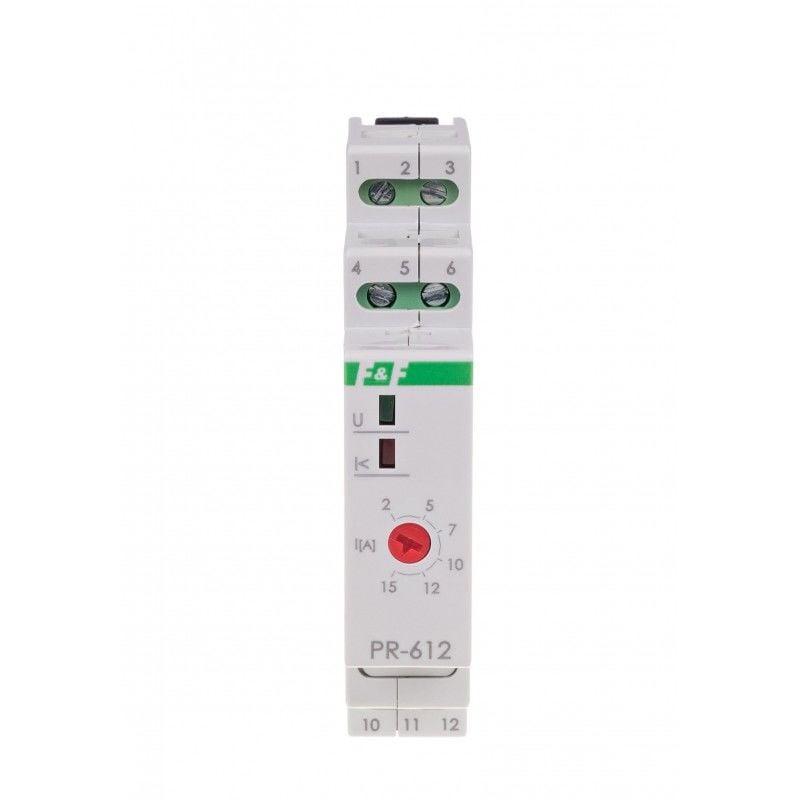

PR-612 Öncelik Rölesi
PR-612, 5908312595908
Ürün Açıklaması
35 mm ray üzerine montaj.Düzenleme aralığı 2÷ 15 A.
Akım devresine bağımsız olarak çalışabilen en az iki yüksek güçlü alıcı bağlandığında, ancak bunların eşzamanlı çalışması akım korumalarının etkinleştirilmesiyle sonuçlanacaksa, öncelik rölelerini kullanırız .

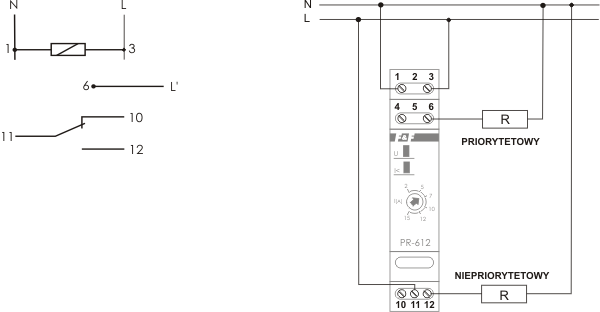

Öncelik rölesinin çalışması
Potansiyometreyi kullanarak öncelik devresindeki akım tüketimini ayarlıyoruz. Bu değerin üzerinde röle öncelikli olmayan devrenin bağlantısını keser .
Öncelikli devredeki akım tüketiminin ayarlanan eşiğin altına düşmesi, öncelikli olmayan devreyi otomatik olarak açacaktır.
Öncelikli alıcı zaten açıksa röle, alıcının açılmasını önleyecektir. öncelikli değil.
Dikkat!
Öncelikli alıcının akımı 16 A'yı geçemez. Doğrudan bağlantı durumunda öncelikli olmayan alıcının akımı 16 A'yı geçemez. Öncelikli olmayan alıcının akımı 16 A'yı geçerse ilave kontaktör kullanılması gerekir. .
Teknik Veri:
|
Tip |
doğrudan bağlantı * |
|
Besleme gerilimi |
230V AC |
|
Yönetici unsur |
röle |
|
İletişim yapılandırması |
1 × NA/NK |
|
Kontak ayırma |
EVET |
|
Öncelikli olmayan yüklerin maksimum akımı |
Bir kontaktör kullanarak 16 A veya daha fazla |
|
Öncelikli alıcıların maksimum akımı |
15A |
|
Anahtarlama akımı |
2÷15A |
|
Anahtarlama gecikmesi |
0,1 saniye |
|
Dönüş gecikmesi |
0,1 saniye |
|
Güç geri dönüş histerezisi |
%10 |
|
Bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Güç tüketimi |
0,4W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
1 modül (18 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
* Ölçüm cihazın içerisinden alınmıştır. Röle konnektörlerine bağlı öncelikli alıcı.
