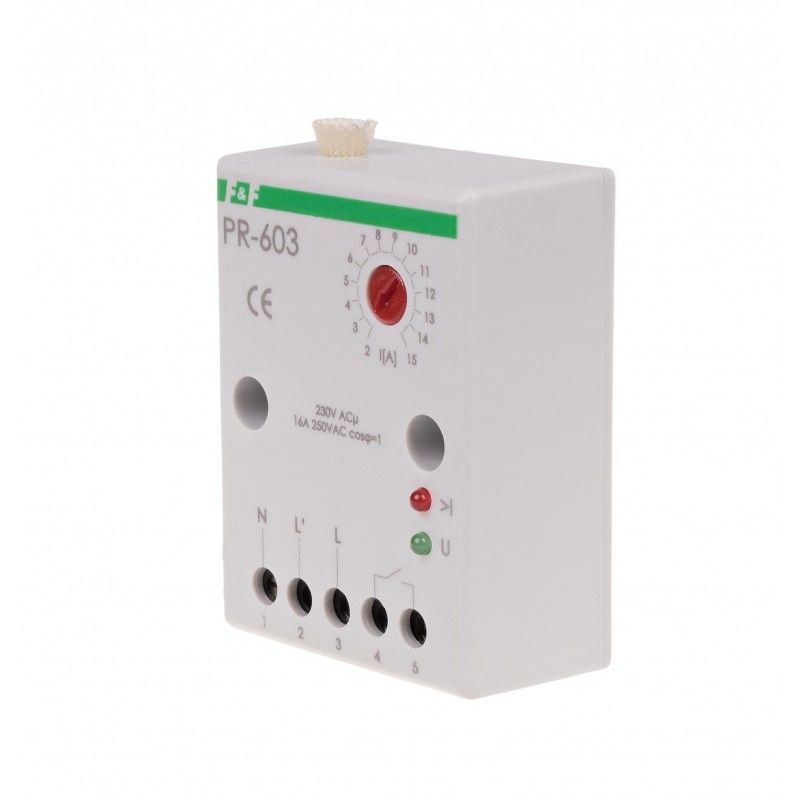

PR-603 Öncelik Rölesi
PR-603, 5908312595946
Ürün Açıklaması
Yüzey Montajı.Ayar aralığı 2÷ 15 A.
Alıcının güç kablosu için geçiş kanalıyla.
Akım devresine bağımsız olarak çalışabilen en az iki yüksek güçlü alıcının bağlı olduğu ve bunların eş zamanlı çalışmasının akım korumalarını tetikleyeceği durumlarda öncelik rölelerini kullanırız.

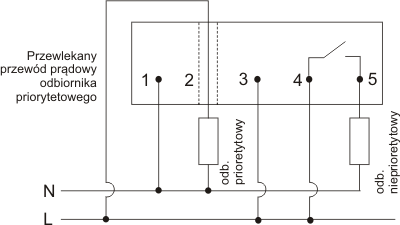

PR-603 öncelik rölesi, öncelik devrelerinin 16 A'den büyük yük kapasitesine sahip olduğu sistemlerde kullanılacaktır. Cihazda, alıcının akım kablosu için (max Ø= 4 mm) galvanik olarak ayrılmış bir geçiş kanalı bulunmaktadır. Rölenin ölçüm sistemi.
Öncelik rölesinin çalışması
Potansiyometreyi kullanarak, öncelikli devredeki akım tüketiminin değerini ayarlıyoruz, bunun üzerinde röle öncelikli olmayan devrenin bağlantısını kesiyor.
Öncelikli devredeki akım tüketiminin ayarlanan eşiğin altına düşmesi, öncelikli olmayan devreyi otomatik olarak açacaktır.
Öncelikli alıcı zaten açıksa röle, öncelikli olmayan alıcının açılmasını engelleyecektir.
Dikkat!
Öncelikli alıcının akımı 15 A'dan yüksek olabilir. Yalnızca, rölenin geçiş kanalından geçen alıcının akım kablosunun (ölçüm sisteminden ayrılmış) kesitiyle sınırlıdır.
Doğrudan bağlantı durumunda öncelikli olmayan alıcının akımı da 16 A'yı geçmemelidir. Öncelikli olmayan alıcının akımı 16 A'yı geçerse ek kontaktör kullanılmalıdır.
Teknik Veri:
|
Tip |
kanal aracılığıyla * |
|
Besleme gerilimi |
230V AC |
|
Yönetici unsur |
röle |
|
İletişim yapılandırması |
1 × HAYIR |
|
Kontak ayırma |
EVET |
|
Öncelikli olmayan yüklerin maksimum akımı |
Bir kontaktör kullanarak 16 A veya daha fazla |
|
Öncelikli alıcıların maksimum akımı |
açık delikli kablonun kesitiyle sınırlıdır (maks. Ø: 4 mm) |
|
Anahtarlama akımı |
2÷15A |
|
Anahtarlama gecikmesi |
0,1 saniye |
|
Dönüş gecikmesi |
0,1 saniye |
|
Güç geri dönüş histerezisi |
%10 |
|
Açık delik çapı |
4 mm |
|
Bağlantı |
4,0 mm² vidalı terminaller |
|
Sıkma torku |
0,5 nm |
|
Güç tüketimi |
0,4W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
51×67×26 mm (± 1 mm) |
|
Kurulum |
yüzeye monte |
|
Güvenlik düzeyi |
IP20 |
