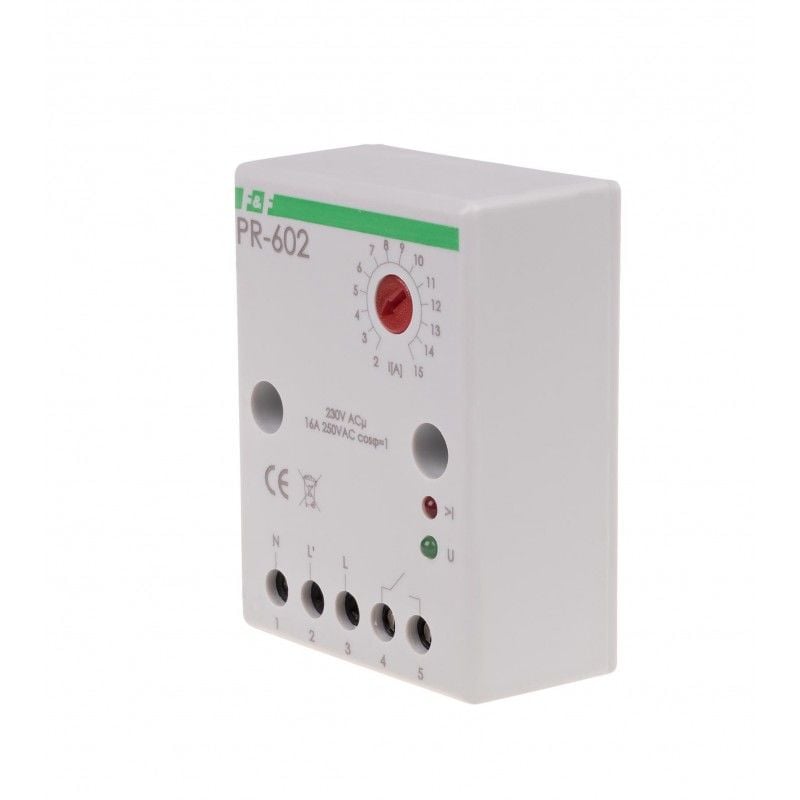

PR-602 öncelik rölesi
PR-602, 5908312595939
Ürün Açıklaması
PR-602 öncelik rölesi
Yüzey Montajı.Ayar aralığı 2÷15 A. Öncelik röleleri, diğerlerinin yanı sıra, akım devresine en az iki yüksek güçlü alıcı bağlandığında
kullanılır . Bu alıcılar bağımsız olarak çalışabilir. Eş zamanlı çalışmaları mevcut korumayı tetikleyecektir.
PR-602 öncelik rölesinin çalışması
Öncelik devresindeki akım tüketiminin değerini ayarlamak için potansiyometreyi kullanın Bu değerin üzerinde röle öncelikli olmayan devrenin bağlantısını keser. Öncelikli devredeki akım tüketiminin ayarlanan eşik değerinin altına düşmesi,otomatik olarak öncelikli olmayan devreyi açacaktır. Öncelikli alıcı zaten açıksa, röle öncelikli olmayan alıcının açılmasını önleyecektir.
Dikkat!
Öncelikli alıcının akımı 16 A'yı geçemez. Doğrudan bağlantı durumunda öncelikli olmayan alıcının akımı da 16 A'yı geçmemelidir. Öncelikli olmayan alıcının akımı 16 A'yı geçerse ilave kontaktör kullanılmalıdır. Kullanılacak.
Teknik Veri:
|
Tip |
doğrudan bağlantı * |
|
Besleme gerilimi |
230VAC |
|
Yönetici unsur |
röle |
|
PIN konfigürasyonu |
1× HAYIR |
|
Kontak ayırma |
EVET |
|
Öncelikli olmayan alıcıların maksimum akımı |
Bir kontaktör kullanarak 16A veya daha büyük |
|
Öncelikli alıcıların maksimum akımı |
15A |
|
anahtarlama akımı |
2÷15A |
|
Anahtarlama gecikmesi |
0,1 saniye |
|
Dönüş gecikmesi |
0,1 saniye |
|
Güç geri dönüş histerezisi |
%10 |
|
bağlantı |
4,0mm² vidalı terminaller |
|
Sıkma torku |
0,5Nm |
|
Güç tüketimi |
0,4W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
51×67×26mm (±1mm) |
|
Kurulum |
yüzeye monte |
|
Güvenlik düzeyi |
IP20 |
