PP-1Z-LED 230 V Elektromanyetik röle
PP-1Z-LED, 5908312598534
Ürün Açıklaması
PP-1Z-LED 230 V Elektromanyetik röle
Kontak konfigürasyonu: 1 normalde açık kontak (NO)Yük akımı: 16 A (160 A/20 ms)
Besleme gerilimi: 100÷265 V AC
Ø60 sıva altı kutuya doğrudan montaj için muhafaza içinde
elektromanyetik röle .
Rölenin "LED" versiyonunda, LED flüoresan lambalar, ESL flüoresan lambalar, elektronik transformatörler, deşarj lambaları
vb.kişiler. Röle aktivasyon durumu yeşil LED aydınlatması ile gösterilir. Elektrik kesintisinden sonra kontak orijinal konumuna geri döner.

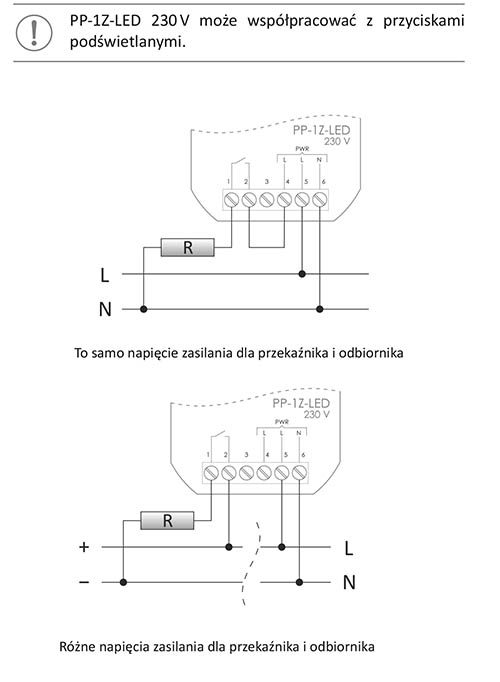

TEMAS YÜKÜ KAPASİTESİ:
Cihazlar üzerindeki işaretler
Cihaz üzerinde verilen kontak yükü değeri, dirençli alıcıları ifade eder (güç faktörü parametresi 1 (cosφ=1) olan endüktif olmayan alıcılar).
Endüktif veya kapasitif yüklerin (ör. motorlar, anahtarlamalı güç kaynakları vb.) açılması, kontak ömrünün önemli ölçüde kısalmasına neden olur, örneğin cosφ=0,5 olan bir yük, hizmet ömrünü (anahtarlama döngü sayısı) %20 kısaltır, ve cosφ=0,5 için %50 oranında bile 0,25.
Kontak yük tablosu
Bağlı alıcının yapısına bağlı olarak, kontak aşağıdaki değerlerle yüklenebilir:
IŞIK KAYNAKLARI
YÜK ALICILARIN YAPISI
Yukarıdaki veriler gösterge niteliğindedir ve büyük ölçüde belirli bir alıcının tasarımına (özellikle LED lambalar, ESL enerji tasarruflu lambalar, elektronik transformatörler ve darbeli güç kaynakları), anahtarlama frekansına ve çalışma koşullarına bağlı olacaktır.
Belirli bir röle türü için maksimum yükü seçerken aşağıdakiler dikkate alınmalıdır:
| ampuller | Soğuk bir ampulün direnci, genellikle çalışan bir ampulün direncinden en az 10-12 kat daha düşüktür. Örneğin, soğuk bir 230V/100W ampulün direnci yaklaşık 40 Ohm'dur, bu da en elverişsiz durumda, açma anında içinden en az birkaç milisaniye boyunca yaklaşık 5,5 A'lik bir akımın aktığı anlamına gelir ampul ısıtıldıktan sonra yaklaşık 0,4 A nominal değere düşer. |
| halojenler | Sıradan bir ampulde olduğu gibi, soğuk bir halojen ampulün direnci, çalışan bir ampulün direncinden 16-20 kat daha düşüktür. Bu, 230V/100W'lık bir ampul için ampul açıldığında 6,5-8A'lık bir akımın akabileceği anlamına gelir. |
| 1 fazlı asenkron motor (örn. pompa) | Motorun kalkış akımı anma akımının 5-10 katına kadar çıkabilir. Ek olarak, bu tür motorlar, başlatma akımının değerini daha da artırabilen ek başlatma kapasitörleri ile donatılmıştır. |
| Anahtarlamalı güç kaynağı (örn. LED aydınlatma için) | Anahtarlamalı güç kaynakları, LED ampuller, enerji tasarruflu ampuller, flüoresan lamba sürücüleri dahil olmak üzere giderek daha fazla sayıda elektrikli cihazla donatılmaktadır. Aynı zamanda olabilecek en kötü yük tipidir. Bunun nedeni, bu tür güç kaynaklarının girişinde, güç açıldığında pratik olarak kısa devre olan kapasitörlerin bulunmasıdır - birkaç milisaniye için, nominal akımdan 100-200 kat daha yüksek akımlar. böyle bir güç kaynağı oraya akabilir. |
Teknik Veri:
|
Besleme gerilimi |
100÷265VAC |
|
AC-1 maksimum yük akımı |
16A (160A/20ms) |
|
Yürütme unsuru |
röle |
|
PIN konfigürasyonu |
1× HAYIR |
|
Kontak ayırma |
EVET |
|
mekanik dayanıklılık |
dk. 5x10⁶ döngü |
|
bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0.4Nm |
|
Güç tüketimi |
0,6 W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
boyutlar |
Ø54 (48×43 mm), yükseklik: 25 mm |
|
Kurulum |
sıva altı kutuda Ø60 |
|
güvenlik seviyesi |
IP20 |
