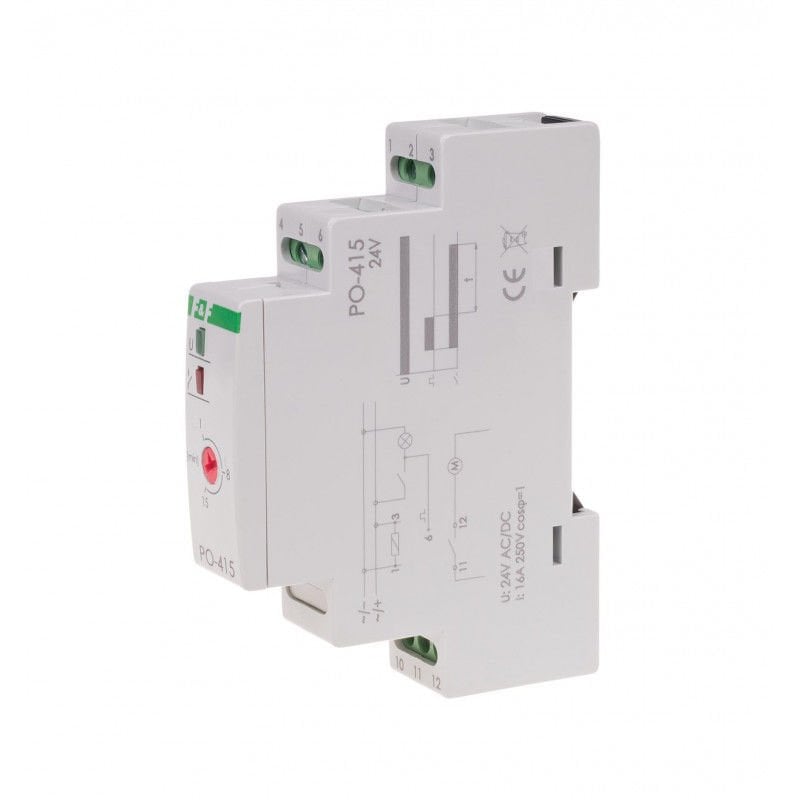

PO-415 24V zaman rölesi
PO-415-24V, 5908312595595
Ürün Açıklaması
Fonksiyon: gecikmeli bırakmalıBesleme voltajı: 24 V AC/DC
Montaj: 35 mm'lik bir ray üzerinde
Gecikmeli bırakmalı zaman röleleri, bir elektrik kesintisinden sonra kontrollü alıcının güç beslemesini belirli bir süre boyunca sürdürmek için kullanılır . kontrol voltajı, örneğin, fanın - aydınlatma ile birlikte çalıştırıldığı - aydınlatma kapatıldıktan sonra belirli bir süre boyunca çalıştırıldığı banyo havalandırma sistemlerinde.
Düşmede gecikmeli zaman rölesi çalışması
Röleye S kontrol voltajının uygulanması rölenin çalışmasına ve kontrollü fan üzerindeki voltajın açılmasına neden olur . Kontrol gerilimi ortadan kalktıktan sonra alıcının çalışması, bakım süresi t (potansiyometre ile ayarlanabilir) boyunca sürdürülür. t süresinden sonra kontrollü fan otomatik olarak kapatılacaktır. Ayarlanan süre dolmadan kontrol gerilimi S yeniden uygulanırsa röle işlevini baştan yerine getirir.
Teknik Veri:
|
Besleme gerilimi |
24V AC/DC |
|
Çalışma modu |
gecikmeli bırakma ile |
|
Yönetici unsur |
röle |
|
Maksimum yük akımı |
10 A |
|
İletişim yapılandırması |
1 × NA/NK |
|
Kontak ayırma |
EVET |
|
Darbe akımını kontrol edin |
300 mA'den az |
|
İletişim durumu sinyali |
LED kırmızı |
|
Güç göstergesi |
LED yeşil |
|
Zaman tutun |
1÷15 dk. |
|
Bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Güç tüketimi |
0,56W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
1 modül (18 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
