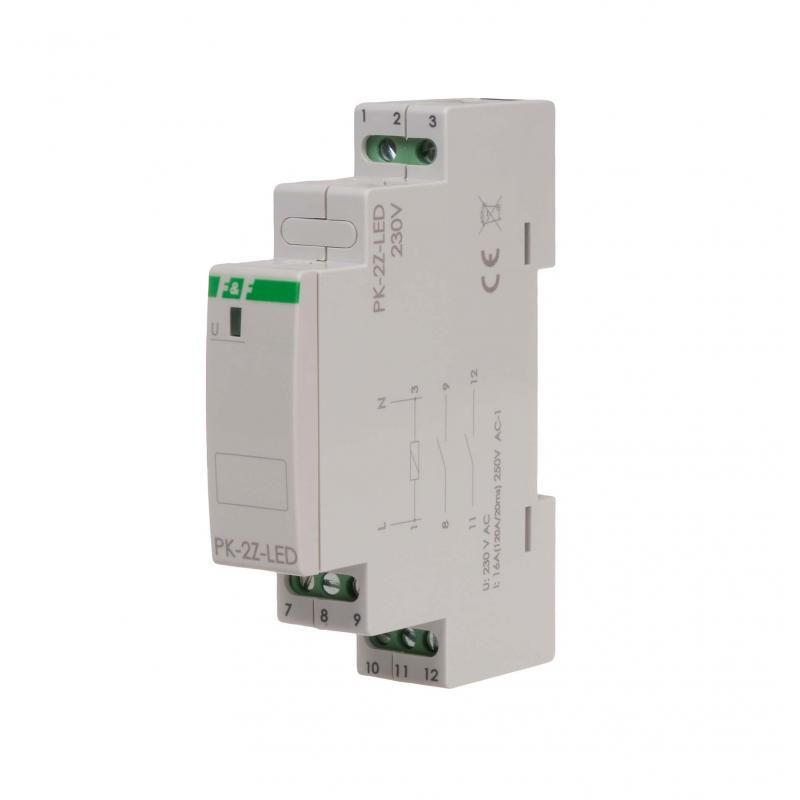

PK-2Z-LED 230 V Elektromanyetik Röle
PK-2Z-LED, 5902431674810
Ürün Açıklaması
Kontak konfigürasyonu: 2xNA (120 A/20 ms)Yük akımı: 16 A
Besleme gerilimi: 230 V AC 35 mm ray üzerine doğrudan montaj için tek modüllü muhafazada
elektromanyetik röleler .
PK-2Z-LED 230V elektromanyetik rölenin çalışması
Rölenin "LED" versiyonu, LED floresan lambalar, ESL floresan lambalar,
elektronik transformatörler, deşarj lambaları vb. gibi yüksek başlangıç akımına sahip alıcılarla çalışacak şekilde uyarlanmış bir kontağa sahiptir
. Besleme voltajının röle bobinine uygulanması, 8-9 terminalleri arasındaki kontak 1'i ve 11-12 terminalleri arasındaki kontak 2'yi kapatın. Bu durum yeşil LED aydınlatmayla belirtilir. Gerilimin azalmasından sonra her iki kontak da açılır.
230 V AC ile beslenen yükler için tablo:
Yukarıdaki veriler gösterge niteliğindedir ve büyük ölçüde belirli bir alıcının tasarımına (özellikle LED ampuller, enerji tasarruflu lambalar, elektronik transformatörler ve anahtarlamalı güç kaynakları), anahtarlama frekansına ve çalışma koşullarına bağlı olacaktır.
KARŞILAŞTIRMA TABLOSU
| tip | kişiler | AC1 kontak akımı | kestirme. bobinler | güç tüketimi | mod | kelepçeler |
| PK-1P 12V | 1 x NA/NK | 16A | 12V AC/DC | 25mA | 1 | 2,5 mm² |
| PK-1P 24V | 1 x NA/NK | 16A | 12V AC/DC | 25mA | 1 | 2,5 mm² |
| PK-1P 48V | 1 x NA/NK | 16A | 48VAC/DC | 25mA | 1 | 2,5 mm² |
| PK-1P 110V | 1 x NA/NK | 16A | 110VAC/DC | 25mA | 1 | 2,5 mm² |
| PK-1P 230V | 1 x NA/NK | 16A | 230VAC | 25mA | 1 | 2,5 mm² |
| PK-2P 12V | 2 x NA/NK | 8 bir | 12V AC/DC | 25mA | 1 | 2,5 mm² |
| PK-2P 24V | 2 x NA/NK | 8 bir | 24V AC/DC | 25mA | 1 | 2,5 mm² |
| PK-2P 48V | 2 x NA/NK | 8 bir | 48VAC/DC | 25mA | 1 | 2,5 mm² |
| PK-2P 110V | 2 x NA/NK | 8 bir | 110VAC/DC | 25mA | 1 | 2,5 mm² |
| PK-2P 230V | 2 x NA/NK | 8 bir | 230VAC | 25mA | 1 | 2,5 mm² |
| PK-3P 12V | 3 x NA/NK | 8 bir | 12V AC/DC | 25mA | 1 | 2,5 mm² |
| PK-3P 24V | 3 x NA/NK | 8 bir | 24V AC/DC | 25mA | 1 | 2,5 mm² |
| PK-3P 48V | 3 x NA/NK | 8 bir | 48VAC/DC | 25mA | 1 | 2,5 mm² |
| PK-3P 110V | 3 x NA/NK | 8 bir | 110VAC/DC | 25mA | 1 | 2,5 mm² |
| PK-3P 230V | 3 x NA/NK | 8 bir | 230VAC | 25mA | 1 | 2,5 mm² |
| PK-4PZ 12V | 2 x NA/NK+2 x NA | 8 bir | 12V AC/DC | 25mA | 1 | 2,5 mm² |
| PK-4PZ 24V | 2 x NA/NK+2 x NA | 8 bir | 24V AC/DC | 25mA | 1 | 2,5 mm² |
| PK-4PZ 48V | 2 x NA/NK+2 x NA | 8 bir | 48VAC/DC | 25mA | 1 | 2,5 mm² |
| PK-4PZ 110V | 2 x NA/NK+2 x NA | 8 bir | 110VAC/DC | 25mA | 1 | 2,5 mm² |
| PK-4PZ 230V | 2 x NA/NK+2 x NA | 8 bir | 230VAC | 25mA | 1 | 2,5 mm² |
| PK-4PR 12V | 2 x NA/NK+2 x NK | 8 bir | 12V AC/DC | 25mA | 1 | 2,5 mm² |
| PK-4PR 24V | 2 x NA/NK+2 x NK | 8 bir | 24V AC/DC | 25mA | 1 | 2,5 mm² |
| PK-4PR 48V | 2 x NA/NK+2 x NK | 8 bir | 48VAC/DC | 25mA | 1 | 2,5 mm² |
| PK-4PR 110V | 2 x NA/NK+2 x NK | 8 bir | 110VAC/DC | 25mA | 1 | 2,5 mm² |
| PK-4PR 230V | 2 x NA/NK+2 x NK | 8 bir | 230VAC | 25mA | 1 | 2,5 mm² |
Teknik veri :
|
Besleme gerilimi |
230VAC |
|
Maksimum yük akımı AC-1 |
16A (120A/20ms) |
|
Kullanım kategorisi |
AC-7a |
|
Anahtarlama gerilimi |
250V AC |
|
Aşırı gerilim |
kontak bobini - 2,5 kV; kontak kopması - 1,2 kV |
|
Dalgalanma direnci |
3 kV |
|
Elektriksel dayanıklılık |
dk. 1×10⁵ döngü |
|
Yönetici unsur |
röle |
|
İletişim yapılandırması |
2 × HAYIR |
|
Kontak ayırma |
EVET |
|
Kapatma süresi |
20 ms'den az |
|
Tepki Süresi |
40 ms'den az |
|
Maksimum akım tüketimi |
25mA |
|
Mekanik elektriksel dayanıklılık |
dk. 5x10⁶ döngü |
|
Yalıtım voltajı |
400V |
|
Bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
1 modül (18 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
PK PP CE beyanı 2023 (181,52k)
PK-2Z-LED 230 V kullanım kılavuzu (675,48k)
KONTAK YÜK KAPASİTESİ
Cihazlar üzerindeki işaretler
Cihaz üzerinde verilen kontak yükü değeri, dirençli alıcıları (güç faktörü parametresi 1 (cosφ=1) olan endüktif olmayan alıcılar) ifade etmektedir.
Endüktif veya kapasitif yüklerin (örn. motorlar, anahtarlamalı güç kaynakları vb.) açılması kontak ömrünün önemli ölçüde kısalmasına neden olur, örneğin cosφ = 0,5 olan bir yük, servis ömrünün (anahtarlama çevrimi sayısı) azalmasına neden olur. %20 ve cosφ = 0,25 için %50'ye kadar.
Kontak yük tablosu
Bağlanan alıcının yapısına bağlı olarak kontak aşağıdaki değerlerle yüklenebilir:
IŞIK KAYNAKLARI
VE ALICILAR ÜZERİNDEKİ YÜKÜN DOĞASI
Yukarıdaki veriler gösterge niteliğindedir ve büyük ölçüde belirli bir alıcının tasarımına (özellikle LED lambalar, ESL enerji tasarruflu lambalar, elektronik transformatörler ve anahtarlamalı güç kaynakları), anahtarlama frekansına ve çalışma koşullarına bağlı olacaktır.
Belirli bir röle türü için maksimum yükü seçerken aşağıdakileri dikkate alın:
| Ampuller | Soğuk bir ampulün direnci genellikle çalışan bir ampulün direncinden en az 10-12 kat daha düşüktür. Örneğin, soğuk bir 230V/100W ampulün direnci yaklaşık 40 Ohm'dur, bu da en elverişsiz durumda, açıldığında içinden en az birkaç milisaniye boyunca yaklaşık 5,5 A'lık bir akımın aktığı anlamına gelir, Ampul ısındıktan sonra yaklaşık nominal değere düşen 0,4 A |
| Halojenler | Normal bir ampulde olduğu gibi halojen ampulün soğuğa direnci, çalışan bir ampulün direncinden 16-20 kat daha düşüktür. Bu, 230V/100W'lık bir ampul için, ampul açıldığında 6,5-8 A'lık bir akımın akabileceği anlamına gelir. |
| Tek fazlı asenkron motor (örn. pompa) | Motor başlatma akımı, anma akımının 5-10 katına kadar çıkabilir. Ek olarak, bu tür motorlar, başlangıç akımının değerini daha da artırabilen ilave başlatma kapasitörleriyle donatılmıştır. |
| Anahtarlamalı güç kaynağı (örn. LED aydınlatma için) | Anahtarlamalı güç kaynakları, LED ampuller, enerji tasarruflu ampuller ve floresan lamba denetleyicileri dahil olmak üzere giderek artan sayıda elektrikli cihazda kullanılmaktadır. Bu aynı zamanda mümkün olan en kötü yük türüdür. Bunun nedeni, bu tür güç kaynaklarının girişinde, güç açıldığında pratik olarak kısa devre oluşturan kapasitörlerin bulunmasıdır - birkaç milisaniye boyunca, nominal akımlardan 100-200 kat daha yüksek değerlere sahip akımlar böyle bir güç kaynağının oraya akması mümkündür. |
