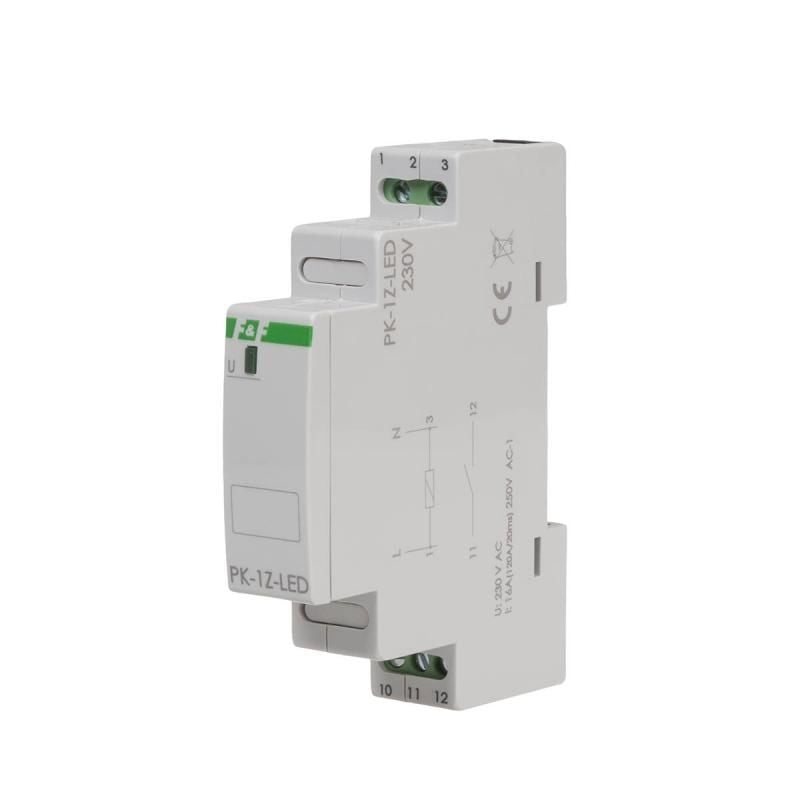

PK-1Z-LED 230 V Elektromanyetik röle
PK-1Z-LED, 5902431674735
Ürün Açıklaması
PK-1Z-LED 230 V Elektromanyetik röle
Kontak konfigürasyonu: 1xNA (120 A/20 ms)Yük akımı: 16 A
Besleme gerilimi: 230 V AC 35 mm raya doğrudan montaj için tek modül muhafazada
elektromanyetik röleler .
Elektromanyetik röle PK-1Z-LED 230V'nin çalışması
Besleme voltajının röle bobinine uygulanması kontakları 11-12 konumuna getirecektir ("Şema" sekmesine bakın). Bu durum yeşil LED diyot ile bildirilir. Elektrik kesintisinden sonra kontaklar 11-10 konumuna döner.
DİKKAT!
Rölenin "LED" versiyonu, yüksek başlangıç akımına sahip alıcılarla çalışacak şekilde uyarlanmış bir kontağa sahiptir : LED floresan lambalar, ESL floresan lambalar, elektronik transformatörler, deşarj lambaları vb.
230 V AC yükler için tablo:
Yukarıdaki veriler gösterge niteliğindedir ve büyük ölçüde belirli bir alıcının tasarımına (özellikle LED ampuller, enerji tasarruflu lambalar, elektronik transformatörler ve darbe güç kaynakları), anahtarlama frekansına ve çalışma koşullarına bağlı olacaktır.
KARŞILAŞTIRMA TABLOSU:
| tip | kişiler | AC1 kontak akımı | kestirme. bobinler | güç tüketimi | mod | kelepçeler |
| PK-1P 12V | 1 x NA/NK | 16A | 12V AC/DC | 25mA | 1 | 2,5 mm² |
| PK-1P 24V | 1 x NA/NK | 16A | 12V AC/DC | 25mA | 1 | 2,5 mm² |
| PK-1P 48V | 1 x NA/NK | 16A | 48VAC/DC | 25mA | 1 | 2,5 mm² |
| PK-1P 110V | 1 x NA/NK | 16A | 110VAC/DC | 25mA | 1 | 2,5 mm² |
| PK-1P 230V | 1 x NA/NK | 16A | 230VAC | 25mA | 1 | 2,5 mm² |
| PK-2P 12V | 2 x NA/NK | 8A | 12V AC/DC | 25mA | 1 | 2,5 mm² |
| PK-2P 24V | 2 x NA/NK | 8A | 24V AC/DC | 25mA | 1 | 2,5 mm² |
| PK-2P 48V | 2 x NA/NK | 8A | 48VAC/DC | 25mA | 1 | 2,5 mm² |
| PK-2P 110V | 2 x NA/NK | 8A | 110VAC/DC | 25mA | 1 | 2,5 mm² |
| PK-2P 230V | 2 x NA/NK | 8A | 230VAC | 25mA | 1 | 2,5 mm² |
| PK-3P 12V | 3 x NA/NK | 8A | 12V AC/DC | 25mA | 1 | 2,5 mm² |
| PK-3P 24V | 3 x NA/NK | 8A | 24VAC/DC | 25mA | 1 | 2,5 mm² |
| PK-3P 48V | 3 x NA/NK | 8A | 48VAC/DC | 25mA | 1 | 2,5 mm² |
| PK-3P 110V | 3 x NA/NK | 8A | 110VAC/DC | 25mA | 1 | 2,5 mm² |
| PK-3P 230V | 3 x NA/NK | 8A | 230VAC | 25mA | 1 | 2,5 mm² |
| PK-4PZ 12V | 2xNA/NK+2xNA | 8A | 12V AC/DC | 25mA | 1 | 2,5 mm² |
| PK-4PZ 24V | 2xNA/NK+2xNA | 8A | 24V AC/DC | 25mA | 1 | 2,5 mm² |
| PK-4PZ 48V | 2xNA/NK+2xNA | 8A | 48VAC/DC | 25mA | 1 | 2,5 mm² _ |
| PK-4PZ 110V | 2xNA/NK+2xNA | 8A | 110VAC/DC | 25mA | 1 | 2,5 mm² _ |
| PK-4PZ 230V | 2xNA/NK+2xNA | 8A | 230VAC | 25mA | 1 | 2,5 mm² |
| PK-4PR 12V | 2xNA/NK+2xNK | 8A | 12V AC/DC | 25mA | 1 | 2,5 mm² _ |
| PK-4PR 24V | 2xNA/NK+2xNK | 8A | 24V AC/DC | 25mA | 1 | 2,5 mm² |
| PK-4PR 48V | 2xNA/NK+2xNK | 8A | 48VAC/DC | 25mA | 1 | 2,5 mm² _ |
| PK-4PR 110V | 2xNA/NK+2xNK | 8A | 110VAC/DC | 25mA | 1 | 2,5 mm² |
| PK-4PR 230V | 2xNA/NK+2xNK | 8A | 230VAC | 25mA | 1 | 2,5 mm² |
Teknik Veri:
|
Besleme gerilimi |
230VAC |
|
AC-1 maksimum yük akımı |
16A (120A/20ms) |
|
Kullanım kategorisi |
AC-7a |
|
anahtarlama gerilimi |
250VAC |
|
Aşırı gerilim |
kontak bobini - 2,5 kV; kontak aralığı - 1,2 kV |
|
Aşırı gerilim direnci |
3 kV |
|
Elektriksel Dayanıklılık |
dk. 1×10⁵ döngü |
|
Yönetici unsur |
röle |
|
PIN konfigürasyonu |
1× HAYIR |
|
Kontak ayırma |
EVET |
|
Kapatma süresi |
20 ms'den az |
|
Açma süresi |
40 ms'den az |
|
Maksimum akım tüketimi |
25mA |
|
Mekanik dayanıklılık |
dk. 5x10⁶ döngü |
|
Yalıtım voltajı |
400V |
|
bağlantı |
2,5mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
1 modül (18mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
PK PP CE beyanı 2023 (181,52k)
PK-1Z-LED 230V kullanım kılavuzu (672.04k)
Cihaz üzerinde verilen kontak yükü değeri dirençli alıcıları (güç faktörü parametresi 1 (cosφ=1) olan endüktif olmayan alıcılar) ifade etmektedir.
Endüktif veya kapasitif yüklerin (örn. motorlar, anahtarlamalı güç kaynakları vb.) açılması kontak ömrünün önemli ölçüde kısalmasına neden olur, örneğin cosφ=0,5 olan bir yük, servis ömrünü (anahtarlama çevrimi sayısı) %20 kısaltır, ve cosφ=0,5 0,25 için %50 oranında bile.
Kontak yük tablosu
Bağlanan alıcının yapısına bağlı olarak kontak aşağıdaki değerlerle yüklenebilir:
IŞIK KAYNAKLARI
YÜK ALICILARIN DOĞASI
Yukarıdaki veriler gösterge niteliğindedir ve büyük ölçüde belirli bir alıcının tasarımına (özellikle LED lambalar, ESL enerji tasarruflu lambalar, elektronik transformatörler ve darbe güç kaynakları), anahtarlama frekansına ve çalışma koşullarına bağlı olacaktır.
Belirli bir röle türü için maksimum yükü seçerken aşağıdakiler dikkate alınmalıdır:
| Ampuller | Soğuk bir ampulün direnci genellikle çalışan bir ampulün direncinden en az 10-12 kat daha düşüktür. Örneğin, soğuk bir 230V/100W ampulün direnci yaklaşık 40 Ohm'dur, bu da en elverişsiz durumda, açma anında içinden en az birkaç milisaniye boyunca yaklaşık 5,5 A'lık bir akımın aktığı anlamına gelir. , ampul ısıtıldıktan sonra yaklaşık 0,4A'lık nominal değere düşer. |
| Halojenler | Sıradan bir ampulde olduğu gibi soğuk halojen ampulün direnci, çalışan bir ampulün direncinden 16-20 kat daha düşüktür. Bu, 230V/100W'lık bir ampul için, ampul açıldığında 6,5-8A'lık bir akımın akabileceği anlamına gelir. |
| 1 fazlı asenkron motor (örn. pompa) | Motorun kalkış akımı, anma akımının 5-10 katına kadar çıkabilir. Ek olarak, bu tür motorlar, başlangıç akımının değerini daha da artırabilecek ek başlatma kapasitörleri ile donatılmıştır. |
| Anahtarlamalı güç kaynağı (örn. LED aydınlatma için) | Anahtarlamalı güç kaynakları, LED ampuller, enerji tasarruflu ampuller, floresan lamba sürücüleri dahil olmak üzere giderek daha fazla elektrikli cihazla donatılmıştır. Aynı zamanda mümkün olan en kötü yük türüdür. Bunun nedeni, güç açıldığında pratik olarak kısa devre olan bu tür güç kaynaklarının girişinde kapasitörlerin bulunmasıdır - birkaç milisaniye için, nominal akımdan 100-200 kat daha yüksek akımlar böyle bir güç kaynağı oraya akabilir. |
