Tek fazlı bir güç kaynağının bir veya iki fazına bağlandığında seçilen devrelere güç sağlamak için kontrolör olarak kullanılabilir .

Çalışma seçenekleri:

• faz-faz gerilim çıkışı 400 V
• faz gerilim çıkışı 2×230 V AC
• Öncelik denetleyici işlevi - ikincil alıcıların güç kaynağının bağlantısını keserken, seçilen alıcıların güç kaynağının doğru tek fazla korunması.

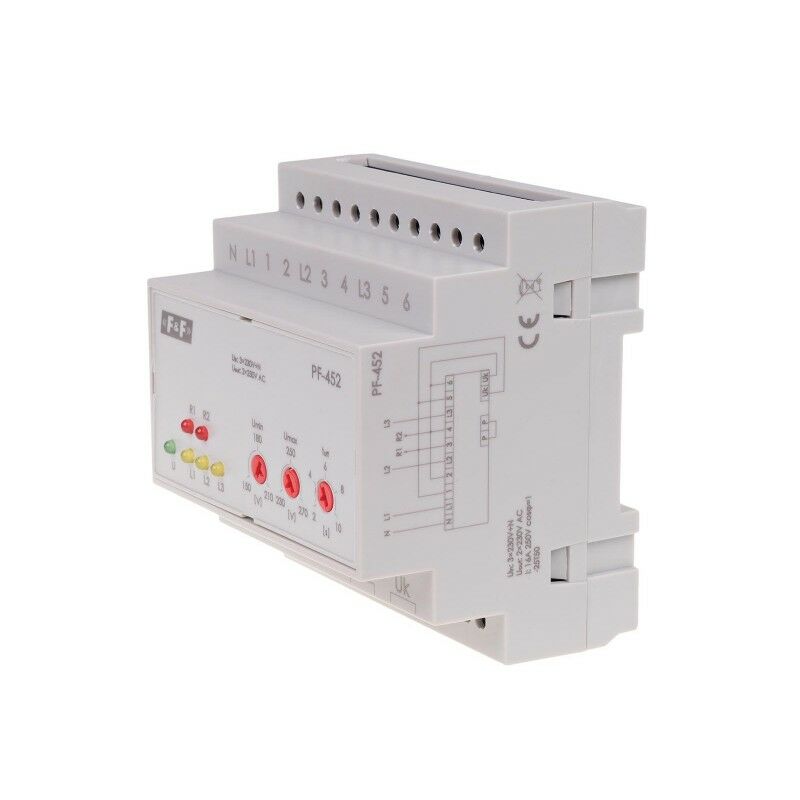

PF-452 otomatik faz değiştirici nasıl çalışır?

Anahtar girişine (L1, L2, L3, N) trifaze gerilim (3×230 V+N) beslenir. Anahtarın elektronik sistemi, beslenen fazların voltaj değerlerini kontrol eder. Çıkışlara doğru parametrelere sahip iki faz yönlendirilir. Faz değiştirme sırası belirtilmemiştir. Bir fazın parametrelerinin düşmesinden sonra bir sonraki iyi faza geçiş yapılır. Şu anda açık olan fazın azalmasından sonraki anahtarlama süresi (çıkışta voltajın ortaya çıkması) 0,5 ila 0,8 s arasındadır (bu süre zarfında alıcılara güç verilir). Uk girişi, kontakların açılmasını kontrol etmek için kullanılır ve röle kontaklarının yapışması durumunda iki fazın aynı anda bir çıkışa beslenmesine karşı koruma sağlar.

Anahtar iki alım seçeneğiyle çalışabilir: fazdan faza gerilim 400 V AC veya fazdan faza gerilim 2×230 V AC.


Geriye kalan bir doğru faz durumunda, kontrolör seçilen fonksiyona göre çalışır:

Fonksiyon A (PP atlama teli yok)
Hem R1 hem de R2 çıkışlarına iyi bir faz yönlendirilir.
İki fazlı yük seçeneği için bu, 400V güç kaynağının olmadığı anlamına gelir.

Fonksiyon B (PP atlama teli)
İyi faz yalnızca R1 çıkışlarına yönlendirilir.
Uygulama: öncelikli kontrol cihazı - yük nedeniyle tüm cihazları aynı anda bir faza bağlamak mümkün değilse, R1 çıkışına önemli öneme sahip tek fazlı alıcılar bağlanır ve en az bir faz iyi olduğunda güç verilir. İkincil alıcılar R2 çıkışına bağlanacak ve yalnızca güç kaynağının en az iki fazı doğru olduğunda çalışacaktır. Çalışma seçeneği PP terminallerindeki bir jumper ile ayarlanır.
