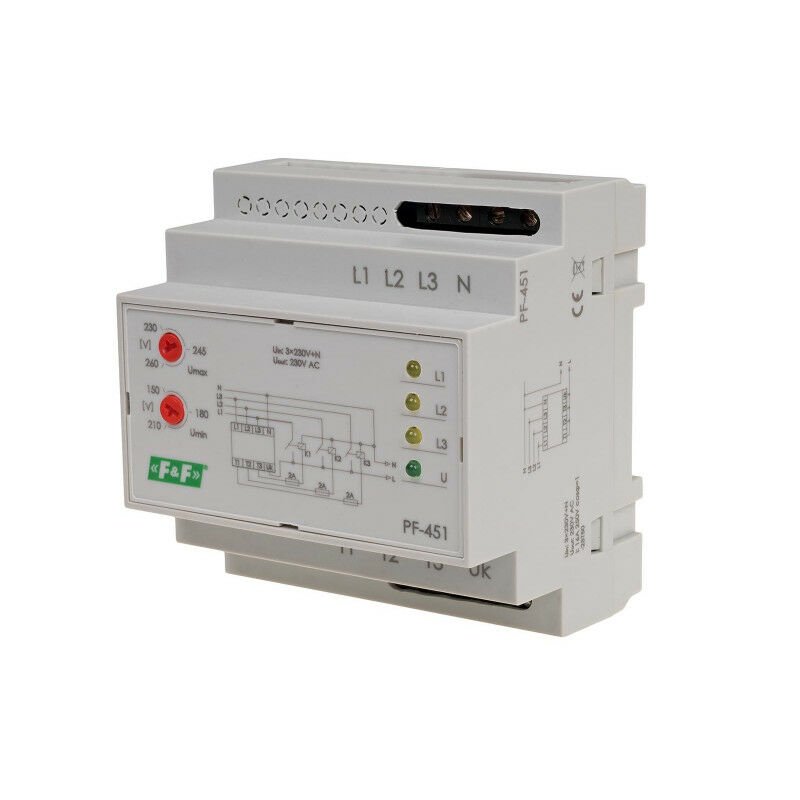

PF-451 otomatik faz anahtarının uygulanması

Doğrudan bağlı anahtar, yükü 16 A'yı aşmayan tek fazlı bir devreye güç sağlamak için kullanılır. Yükü 16 A'nın üzerinde olan devreler için bir anahtar ve üç sistemden oluşan bir sistem kullanacağız. Uygun şekilde seçilmiş yük kapasitesine sahip kontaktörler.

PF-451 otomatik faz anahtarının çalışması

Anahtar girişine ( L1 , L2 , L3 , N) üç fazlı voltaj (3×230 V+N) verilirAnahtar çıkışında ( T1 , T2 , T3) tek fazlı gerilim (230 V AC) yönlendirilir. Bu, fazlardan birinin faz voltajıdır. Anahtarın elektronik sistemi, beslenen fazların voltaj değerlerini kontrol eder. Doğru parametrelere sahip faz çıkışa gönderilir. Faz değiştirme sırası belirtilmemiştir. Her zaman en iyi parametrelere sahip faz çıkışa gönderilir . Bu aşamanın parametrelerinin değerleri düştüğünde bir sonraki iyi aşamaya geçiş gerçekleşir. Akım fazının kesilmesinden sonraki anahtarlama süresi (çıkışta voltajın ortaya çıkması) 0,5 ila 0,8 saniye arasındadır.Bu süre zarfında alıcılara güç verilmez. Giriş İngiltereUygulanan gerilimleri kontrol etmek için kullanılır. Sistem yalnızca bir fazın açılmasına izin verir. Bu, iki fazlı gerilimlerin çıkışa aynı anda uygulanmasına karşı koruma sağlar. Bu, fazdan faza kısa devreye neden olabilir. Ayrıca kontaktörün hasar görmesi (örneğin bobin devresinde kopma veya çalışma kontağının yanması) alıcının farklı bir faza geçmesine neden olacaktır. Belirli bir fazdaki voltaj doğru olsa bile. Kontaktör kontakları kalıcı olarak kısa devre yapmışsa bu fazdaki gerilim yanlış olmasına rağmen sistem başka bir kontaktöre geçiş yapmayacaktır. Besleme gerilimi (en az bir faz) açıldıktan sonra sistem, bağlı gerilimlerin doğruluğunu 2 saniye boyunca kontrol eder. Ancak bu süreden sonra çıkış fazını açacaktır.Anahtar, anahtarlamanın gerçekleşeceği alt (150 V ila 210 V) ve üst (230 V ila 260 V) voltaj eşiğini ayarlayabilir. LED diyotlar optik sinyalizasyon için kullanılır: yeşil - güç kaynağı ; çıkışta sarı etkin faz.
