Çalışma

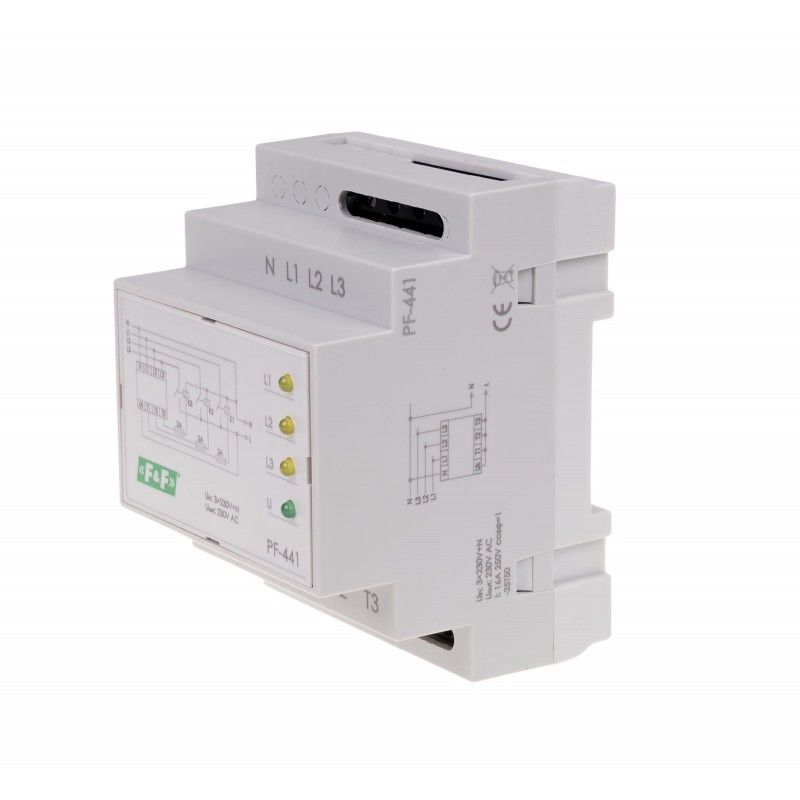

Doğrudan bağlı anahtar,yükü 16 A'yı aşmayan tek fazlı bir devreye güç sağlamak için kullanılır. Yükü 16 A'nın üzerinde olan devreler için, uygun şekilde seçilmiş yük kapasitesine sahip bir anahtar ve üç kontaktörden oluşan bir sistem kullanırız.
Anahtar girişine (L1, L2, L3, N) üç fazlı voltaj (3× 230 V+N) beslenir. Tek fazlı voltaj (230 V AC), anahtar çıkışına (T1, T2, T3), yani fazlardan birinin faz voltajına yönlendirilir. Anahtarın elektronik sistemi, beslenen fazların voltaj değerlerini kontrol eder. Doğru parametrelere sahip faz çıkışa gönderilir. L1 fazı öncelikli fazdır, yani eğer parametreleri doğruysa bu faz her zaman çıkışta açılacaktır.
L1 fazında doğru gerilim parametrelerinin bulunmaması veya kaybı durumunda, elektronik sistem L2 fazını çıkışa geçirecektir (eğer parametreleri doğruysa). L1 ve L2 fazlarında eşzamanlı olarak doğru gerilim eksikliği varsa çıkışta L3 fazı açılacaktır. L1 fazında doğru besleme voltajı geri dönerse sistem çıkışa giden bu fazı açacaktır. Akım fazının kesilmesinden sonraki anahtarlama süresi (çıkışta voltajın ortaya çıkması) 0,5 saniyeden 0,8 saniyeye kadardır (bu süre zarfında alıcılara güç verilmez). UK girişi anahtarlanan gerilimleri kontrol etmek için kullanılır. Sistem yalnızca bir fazın açılmasına izin verir. Bu, fazdan faza kısa devreye neden olabilecek iki fazlı voltajın çıkışa aynı anda uygulanmasına karşı koruma sağlar. Kontaktör kontakları kalıcı olarak kısa devre yapmışsa sistem başka bir kontakta geçiş yapmayacaktır.Bu fazda yanlış gerilime rağmen kontaktör . Besleme gerilimi (en az bir faz) açıldıktan sonra sistem, bağlı gerilimlerin doğruluğunu 2 saniye boyunca kontrol eder ve ancak bu sürenin sonunda çıkışa giden fazı açar. LED diyotlar optik sinyalizasyon için kullanılır: yeşil - güç kaynağı; sarı - çıkış fazı açık.
