PF-435 TRMS otomatik faz anahtarı , güç fazı arızası durumunda veya ayarlanan parametreleri aştığında, tek fazlı bir alıcıya güç kaynağının sürekliliğini korumak için kullanılır . Cihazın kompakt boyutu elektrik dolabında yerden tasarruf etmenizi sağlar.

Cihaz, voltajın etkin değerini (True RMS) ölçer; bu, onu, anahtarlamalı güç kaynaklarına sahip yakındaki cihazların çalışması nedeniyle besleme voltajının sıklıkla bozulduğu modern otomasyon sistemleri için mükemmel kılar.

PF-435 TRMS faz anahtarının çalışması

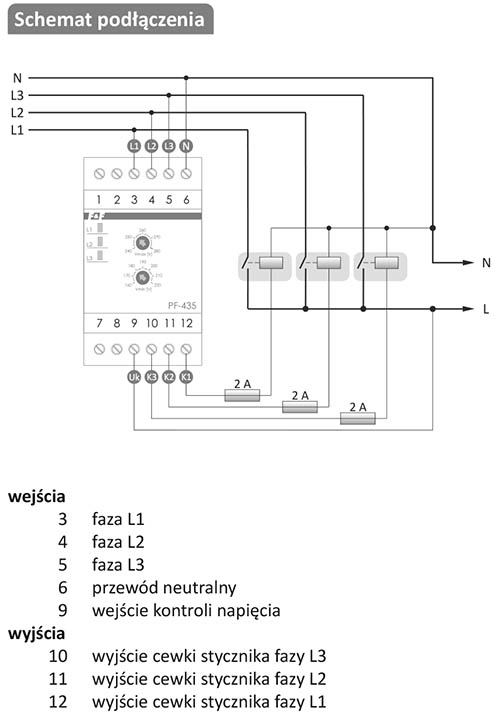

Cihazın giriş terminallerine trifaze gerilim (3×230 V+N)bağlanırRöle çıkışında fazlardan birinin tek faz voltajı (230 V)görünüyor. Anahtarın elektronik sistemi, çıkış voltajının ayarlanan değerlerden düşük veya yüksek olmaması için, beslenen fazların voltaj değerlerini kontrol eder . Doğru parametrelere sahip faz anahtar çıkışına yönlendirilir. Cihaz, voltajın etkin değerini (True RMS) ölçer, bu da onumodern otomasyon sistemleri için mükemmel kılar.
Anahtarlamalı güç kaynaklarına sahip yakındaki cihazların çalışması nedeniyle besleme voltajının sıklıkla bozulduğu yerler . İlgili yeşil LED'in yanması, anahtar çıkışında belirli bir fazın açık olduğunu gösterir. Tüm fazlar aynı önceliğe sahiptir, bu da çıkışa ilk doğru fazın bağlanacağı anlamına gelir (güç açıldıktan sonra kontrol L1 fazından başlar). Çıkış fazı yalnızca çıkış voltajı 207÷253 V aralığını aştığında değiştirilecektir. Çıkış fazı voltajı 207 V'nin 10 V altında veya 253 V'nin 10 V üzerinde ise, anahtarlama 10 saniyelik bir gecikmeyle gerçekleşecektir. Faz bu aralığın dışına çıkarsa bağlantı hemen kesilir (yaklaşık 200 ms).
Her iki durumda da herhangi bir fazın voltajı doğru aralıkta olmayacaktır.çıkış yükünün bağlantısı kesilir . Çıkışı yanlış parametrelere sahip bir faza değiştirmek mümkün değildir. Her üç faz için

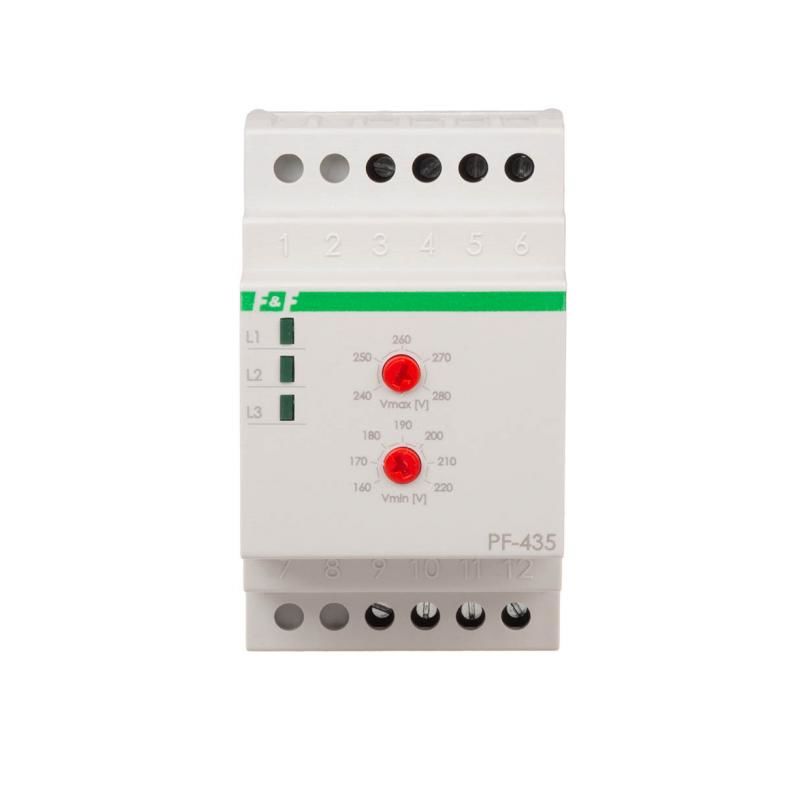

çalışma voltajı aralığı Vmax ve Vmin düğmeleri kullanılarak ayarlanır . Vmax düğmesi izin verilen maksimum çıkış voltajını belirler ve Vmin düğmesi minimum voltajı belirler. Faz voltajı Vmin ve Vmax eşikleri arasındaysa doğru kabul edilir. Ek olarak cihazda, çıkış durumunun sürekli izlenmesi için kullanılan bir kontrol kontağı bulunur. Bu sayede kontaktörlerden birinin kontağının sıkışması veya kontağın çalışmaması gibi anormallikleri tespit etmek mümkündür .. Tüm kontaktörler kapatıldıktan sonra çıkış voltajı 1 saniyeden fazla 20 V'un üzerinde kalırsa tüm LED'ler yanıp sönmeye başlayacaktır. Uygun kontaktör yalnızca voltaj 20 V'un altına düştüğünde açılacaktır. 1 saniye içinde azalma meydana gelirse LED'ler yanıp sönmeye başlamayacaktır. Bu koruma, olası sıkışmış bir kontaktör kontağını tespit eder veya çıkış voltajının harici olarak üretilmesi durumunda kontaktörün açılmasını engeller. Seçilen fazın kontaktörü açılırsa ve 1 s sonra çıkış voltajı giriş voltajına göre en az 10 V daha düşükse kontak hasarlı kabul edilir. Cihazdaki gerilim tamamen kayboluncaya (sıfırlanana) kadar bu faz devre dışı bırakılır. Bu durum arızalı faz LED'inin yanıp sönmesiyle gösterilir. Cihaz algılarsa 3 kontaktörün tamamı hasar görmüşse, kendi kendini onarmaya çalışacak ve 60 saniye sonra tüm çıkışlar çalışır durumda kabul edilecektir. Durum devam ederse ve kontaklardan hiçbiri çalışmıyorsa, güç kaynağı kesilinceye kadar tüm çıkışlar bloke edilecektir.
