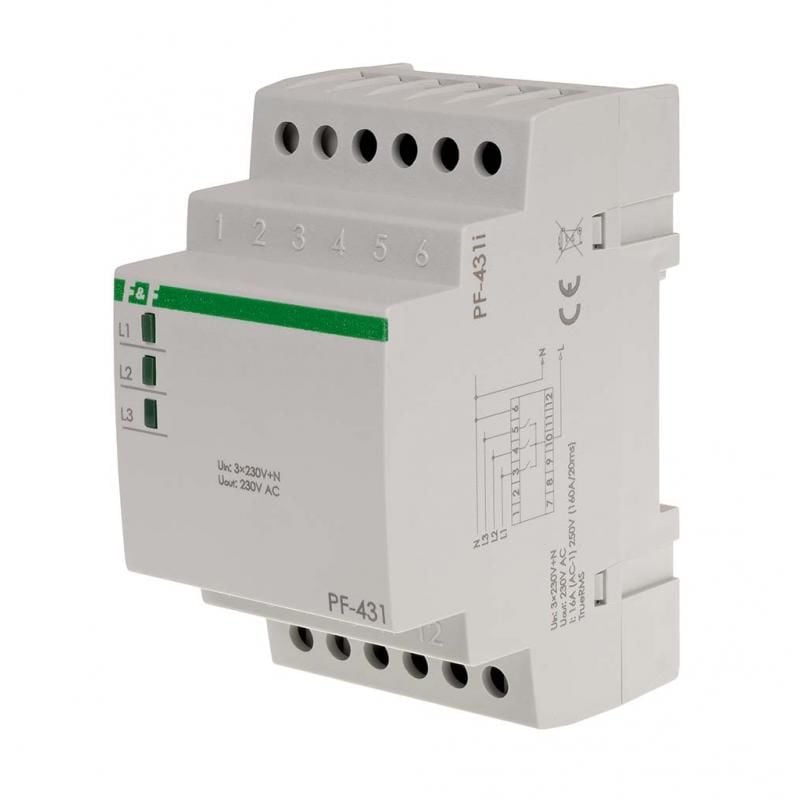

PF-431-LED TRMS otomatik faz anahtarı, tek fazlı bir alıcıya güç kaynağının sürekliliğini sağlamak için kullanılır. Güç kaynağının fazı arızalanırsa veya voltajı doğru değerleri aşarsa çıkışa doğru parametrelere sahip başka bir faz yönlendirilecektir.

Aksiyon

Anahtar girişine üç fazlı voltaj sağlanır . Fazlardan birinden gelen voltaj anahtar çıkışına yönlendirilir . Anahtarın elektronik sistemi, çıkış voltajı 190 V'tan düşük veya 280 V'tan yüksek olmayacak şekilde, beslenen fazların RMS voltaj değerlerini kontrol eder. Doğru parametrelere sahip faz, anahtar çıkışına yönlendirilir. İlgili LED'in yanması, anahtar çıkışında belirli bir fazın açık olduğunu gösterir. Faz L1 öncelikli fazdır . Bu, eğer parametreleri doğruysa çıkışta bu fazın her zaman açık olacağı anlamına gelir. Aşağıdaki durumlarda:

• L1 fazında 190 V'un altına voltaj düşüşü,
• onun ortadan kaybolması,
• 280 V'un üzerine çıkınca (yeşil LED L1 söner ),

elektronik sistem L2 fazını çıkışa geçirecektir (eğer parametreleri doğruysa).

L1 ve L2 fazlarında eşzamanlı olarak doğru gerilimlerin olmayışı, yeşil L1 ve L2 diyotlarının sönmesiyle bildirilir . Daha sonra çıkışta L3 fazı açılır . L1 fazındaki ( 190÷280 V aralığı) doğru besleme gerilimleri geri geldiğinde, sistem çıkışa giden bu fazı açacaktır. Güç kaynağını bağladıktan sonra sistem tüm LED'leri bir kez yanıp söner. Bu, cihazda voltajın varlığını gösterir ancak çıkışta değil. Daha sonra cihaz ağ parametrelerini analiz eder ve uygun fazı çıkışa geçirir . N güç kaynağı kablosu yanlış yere bağlanırsa cihaz, fazlardan birini çıkışa değiştirmek yerine, diyotları L1 , L2 , L3 ("geçen" diyot) sırasıyla yakarak yanlış bağlantı sinyali verecektir . Böyle bir durumda cihazın güç kaynağı bağlantısını kesin ve giriş kablolarını doğru şekilde bağlayın.

Önemli:

1. Yanlış bağlanmış nötr kabloyla uzun süreli çalışma, kontrol cihazında geri dönüşü olmayan hasara neden olabilir.

2. Cihaz ayrıca çıkış pinindeki voltajı da izler. Bu, dahili röle kontaklarının "yapışmasını" tespit etmenizi sağlar. Bu durum, 3 LED'in tamamının periyodik olarak yanıp sönmesiyle bildirilir.

3. Koruma yalnızca daha düşük öncelikli bir fazdan daha yüksek öncelikli bir faza (örn. L2'den L1'e) geçiş yaparken çalışır . Daha düşük önceliğe sahip bir faza geçiş yapıldığında çalışmaz (örn . L1'den L2'ye )
