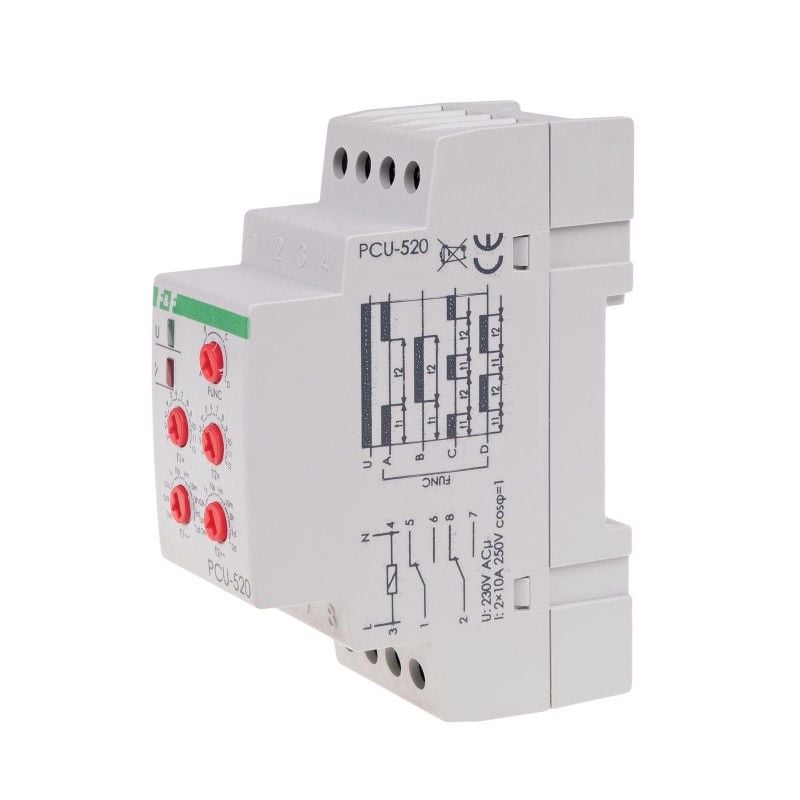

PCU-520 zaman rölesi
PCU-520, 5908312595427
Ürün Açıklaması
İki kez t1 ve t2 (çalışma süresi ve mola süresi) ayarlı zaman rölesi .Fonksiyon: gecikmeli kapatma, gecikmeli açma, döngüsel çalışma
Besleme voltajı: 230 V AC
kurulum: 35 mm ray üzerinde
Zaman röleleri endüstriyel ve ev otomasyon sistemlerinde (örn. havalandırma, ısıtma, aydınlatma, sinyalizasyon vb.) zaman kontrolü için kullanılır. ).

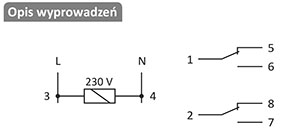

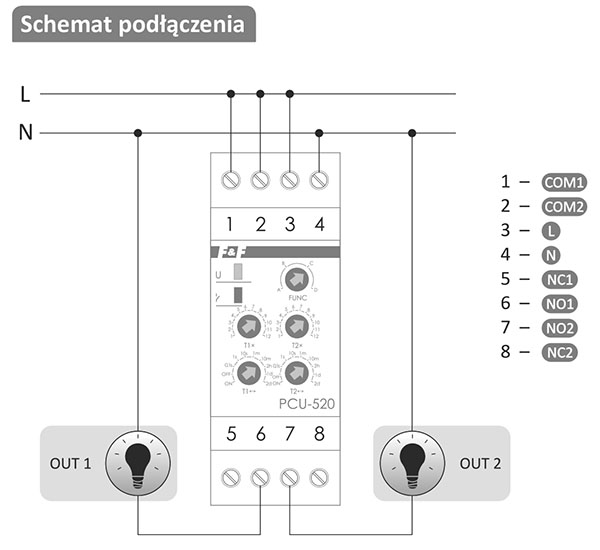

Çalışma
Özellikleri:
*GECİKMELİ KAPAMA (A)
Röle açılana kadar kontaklar 1-5, 2-8 konumlarında kalır. Besleme voltajı uygulandıktan sonra kontaklar t1 süresi boyunca 1-6, 2-7 konumlarına anahtarlanır. t1 süresini ölçtükten sonra kontaklar t2 süresi boyunca 1-5, 2-8 konumlarına döner. t2 süresinden sonra röle kontakları t2 süresi boyunca 1-5, 2-8 konumlarına döner. t2 süresinden sonra röle kontakları 1-6, 2-7 konumlarına döner.Röle çalışma modunun yeniden başlatılması, besleme gerilimi kesilip tekrar açıldıktan sonra mümkündür.
*GECİKMELİ AÇMA (B)
Besleme voltajı uygulandıktan sonra kontaklar t1 süresi boyunca 1-5, 2-8 konumlarında kalır. t1 süresi ölçüldükten sonra kontaklar t2 süresi için 1-6, 2-7 konumlarına anahtarlanır. t2 süresinden sonra röle kontakları 1-5, 2-8 konumlarına döner. Besleme gerilimi kesilip tekrar açıldıktan sonra röle çalışma modunun yeniden başlatılması mümkündür.
*GECİKMELİ KAPAMA - DÖNGÜSEL (C)
Gecikmeli KAPAMA modu, ayarlanan çalışma ve mola zaman aralıklarında çevrimsel olarak gerçekleştirilir.
*GECİKMELİ AÇMA - DÖNGÜSEL (D)
Gecikmeli açma modu, ayarlanan çalışma ve mola zaman aralıklarında döngüsel olarak gerçekleştirilir.
Dikkat!
* Güç açıldığında sistem, zaman aralığı ayarlarındaki değişikliklere yanıt vermez.
* Yeni ayarlanan zaman aralığında çalışma, gücü kapatıp tekrar açtıktan sonra gerçekleşir.
* Ayarlanan zaman aralığında güç açıldığında, zaman ayar değeri dahilinde zamanı sorunsuz bir şekilde ayarlamak mümkündür.
Zaman aralıkları
| 0,1 saniye: | 0,1÷1,2 sn. |
| 1'ler: | 1÷12 sn. |
| 10'lar: | 10÷120 sn. |
| 1 dk: | 1÷12 dk. |
| 10 dk: | 10÷120 dk. |
| 2 saat: | 2÷24 saat |
| 1d: | 1÷12 gün (24÷288 saat) |
| 2. gün: | 2÷24 gün (48÷576 saat) |
AÇIK - güç açıldığında, 1-6 ve 2-7 konumlarındaki kontağı kalıcı olarak açar.
KAPALI - güç açıldığında, 1-5 ve 2-8 konumlarındaki kontağı kalıcı olarak açar.
Teknik Veri:
|
Besleme gerilimi |
230VAC |
|
Çalışma modu |
gecikmeli kapatma, gecikmeli açma, çevrimsel çalışma |
|
Yönetici unsur |
röle |
|
Maksimum yük akımı |
2 × 8 A |
|
İletişim yapılandırması |
2 × NA/NK |
|
Kontak ayırma |
EVET |
|
Tepki gecikmesi |
50 ms |
|
İletişim durumu sinyali |
LED kırmızı |
|
Çalışma süresi - ayarlanabilir |
0,1 sn ÷ 576 saat |
|
Güç göstergesi |
LED yeşil |
|
Mola süresi - ayarlanabilir |
0,1s ÷ 576 saat |
|
Bağlantı |
4,0 mm² vidalı terminaller |
|
Sıkma torku |
0,5 nm |
|
Güç tüketimi |
1,2W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
2 modül (35 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
