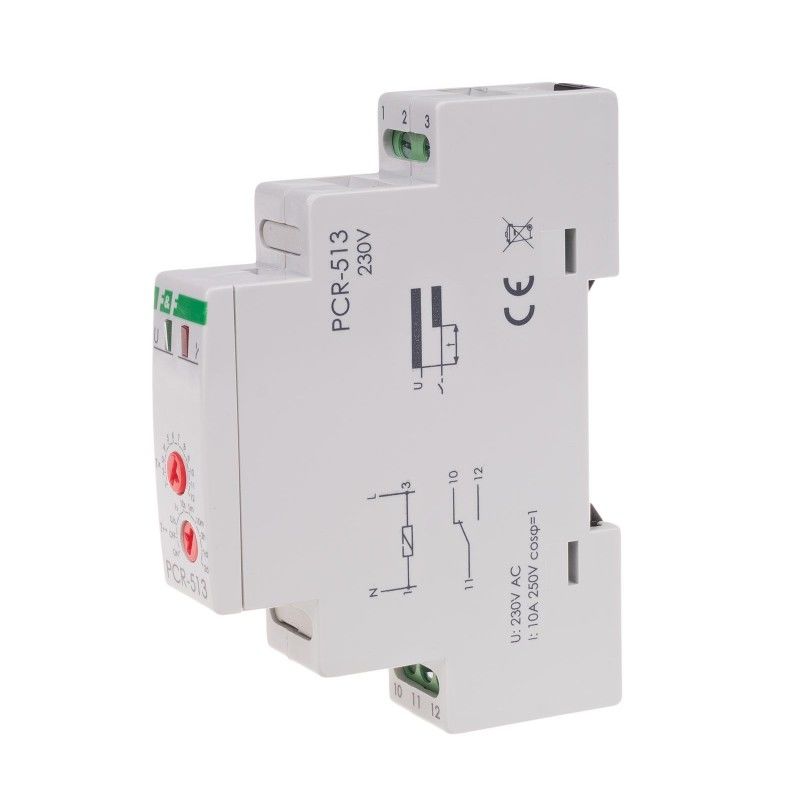

PCR-513 zaman rölesi
PCR-513, 5908312595441
Ürün Açıklaması
Fonksiyon: gecikmeli açmaBesleme voltajı: 230 V AC
Montaj: 35 mm ray üzerinde
Zaman röleleri endüstriyel ve ev otomasyon sistemlerinde (örn. havalandırma, ısıtma, aydınlatma, sinyalizasyon vb.) zaman kontrolü için
kullanılır .
PCR-513 zaman rölesinin çalışma prensibi
Besleme voltajı uygulandıktan sonra kontak 11-10 pozisyonlarında kalır ve ayarlanan çalışma süresi ölçülür . Süre dolduktan sonra kontak 11-12 konumuna geçer. Besleme gerilimi kesilip tekrar açıldıktan sonra röle çalışma modunun yeniden başlatılması mümkündür.
Dikkat!
* Güç açıldığında sistem zaman aralığı ayarlarındaki değişikliklere yanıt vermez .
* Yeni ayarlanan zaman aralığında çalışma , gücü kapatıp tekrar açtıktan sonra gerçekleşir.
* Ayarlanan zaman aralığında güç açıldığında,zaman ayar değeri dahilinde zamanı sorunsuz bir şekilde ayarlamak mümkündür.
Zaman aralıkları
| 0,1 saniye: | 0,1÷1,2 sn. |
| 1'ler: | 1÷12 sn. |
| 10'lar: | 10÷120 sn. |
| 1 dk: | 1÷12 dk. |
| 10 dk: | 10÷120 dk. |
| 2 saat: | 2÷24 saat |
| 1d: | 1÷12 gün (24÷288 saat) |
| 2. gün: | 2÷24 gün (48÷576 saat) |
AÇIK - güç açıldığında, 11-12 konumlarındaki kontağı kalıcı olarak açar.
KAPALI - güç açıldığında, 11-10 konumlarındaki kontağı kalıcı olarak açar.
Teknik Veri:
|
Besleme gerilimi |
230VAC |
|
Çalışma modu |
gecikmeli açma |
|
Yönetici unsur |
röle |
|
Maksimum yük akımı |
10 A |
|
İletişim yapılandırması |
1 × NA/NK |
|
Kontak ayırma |
EVET |
|
İletişim durumu sinyali |
LED kırmızı |
|
Çalışma süresi - ayarlanabilir |
0,1 sn ÷ 576 saat |
|
Güç göstergesi |
LED yeşil |
|
Bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Güç tüketimi |
0,8W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
1 modül (18 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
